Anschluss an die Steuerung
über die serielle Schnittstelle
Anschluss an die Steuerung über die serielle
Schnittstelle
In diesem Kapitel wird der Anschluss der Steuerung über die serielle
Schnittstelle beschrieben, um die Steuerung zu konfigurieren und ein Projekt
auf die Steuerung zu laden oder von der Steuerung herunterzuladen.
Thema
Anschluss an die Steuerung über die serielle Schnittstelle
Konfiguration des seriellen Treibers
Auswählen des Steuerungspfads
Damit eine CompactLogix-Steuerung in einem seriellen Netzwerk
verwendet werden kann, benötigen Sie Folgendes:
• eine Workstation mit einer seriellen Schnittstelle.
• die Software RSLinx, um den seriellen Kommunikationstreiber zu
konfigurieren.
• die RSLogix 5000-Programmiersoftware, um die serielle Schnittstelle
der Steuerung zu konfigurieren.
Der Kanal 0 der CompactLogix-Steuerungen ist vollständig isoliert und
benötigt kein separates Isolationsgerät. Kanal 1 der 1769-L31-Steuerung ist
kein isolierter serieller Anschluss.

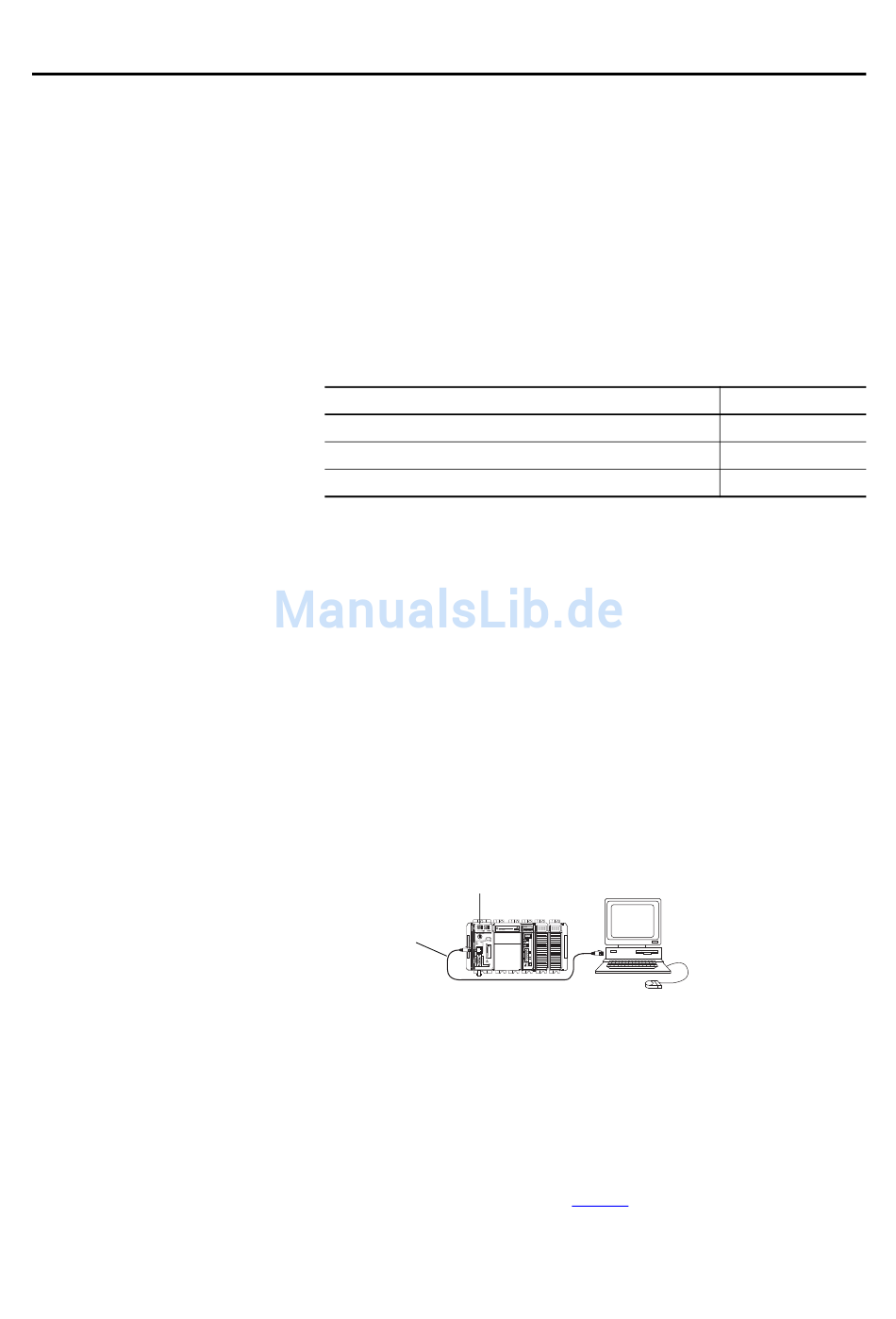

Abbildung 3 – Serielle Verbindung mit der Steuerung
1769-L31-Steuerung
Serielles 1747-CP3-
oder 1756-CP3-Kabel
Wenn Sie Kanal 1 der 1769-L31-Steuerung an ein Modem oder ASCII-
Gerät anschließen, empfiehlt sich möglicherweise die Installation eines
Isolators zwischen Steuerung und Modem bzw. ASCII-Gerät. Ein Isolator
wird auch empfohlen, wenn die Steuerung direkt an eine Programmier-
Workstation angeschlossen wird. Ein möglicher Isolator ist der
1761-NET-AIC-Schnittstellenwandler.
Weitere Informationen zum Installieren eines Isolators finden Sie unter
„Konfigurieren eines Isolators" auf
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
Seite
43
45
47
Personal Computer
Seite
59.
3
Kapitel
43
