Feld
Error Detection
(Fehlererkennung)
Duplicate Detection
(Duplikaterkennung)
Enable Store and Forward
(Speichern und Weiterleiten
aktivieren)
DF-1-Master-Protokoll
BCC
Aktiviert
Nicht zutreffend
Schritt 2: Festlegen des Broadcastings – Erstellen des
Steuerungsbereichsnachrichten-Tags
Erstellen Sie als Nächstes ein Nachrichten-Tag, indem Sie diese Schritte
ausführen.
1. Klicken Sie im Controller Organizer (Steuerungsorganisator) mit der
rechten Maustaste auf den Ordner „Controller Tags"
(Steuerungs-Tags) und wählen Sie „New Tag" (Neues Tag) aus.
Das neue Tag muss ein Nachrichten-Tag sein.
2. Benennen Sie das Tag, wählen Sie den Datentyp „Message"
(Nachricht) aus, und wählen Sie anschließend „OK".

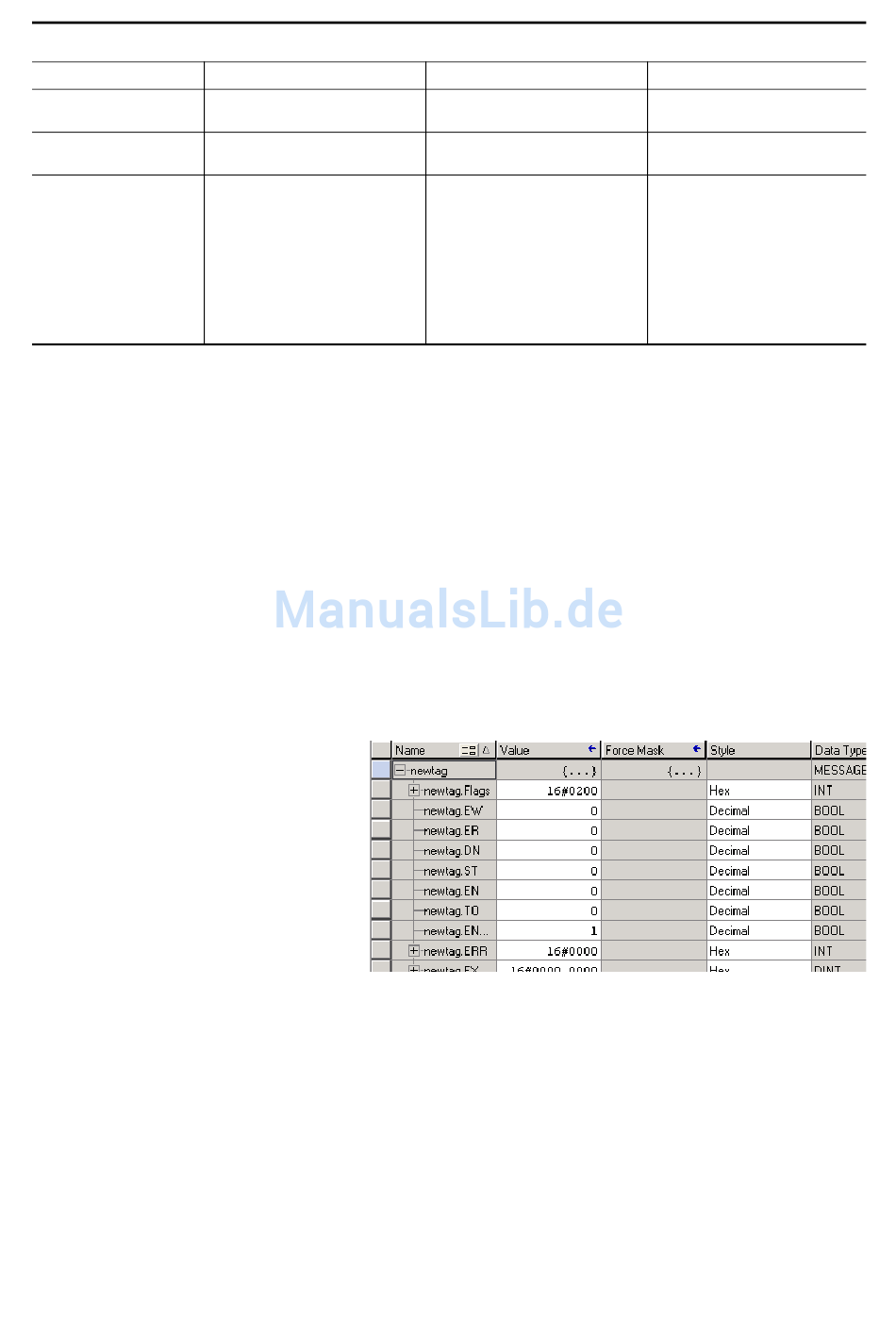

Das Tag „Message" (Nachricht) sieht im Ordner mit den
Steuerungs-Tags des Steuerungsbereichs in etwa wie folgt aus.
Schritt 3: Software zur Kontaktplanprogrammierung
Um das Broadcasting über einen seriellen Anschluss festzulegen, gehen Sie
anschließend wie folgt vor.
1. Wählen Sie im Controller Organizer (Steuerungsorganisator) im
Ordner „Tasks" die Option „Main Routine" (Hauptroutine) aus, um
die Kontaktplanlogik-Programmiersoftware-Schnittstelle anzuzeigen.
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
DF-1-Slave-Protokoll
BCC
Aktiviert
Nicht zutreffend
Kommunikation über Netzwerke
DF-1-Funkmodem-Protokoll
BCC
Nicht zutreffend
Wählen Sie „Enable" aus, wenn Sie das
Speichern- und Weiterleitungs-Tag (Store
und Forward) verwenden möchten.
Das letzte Bit des Arrays „INT [16] Enable
Store and Forward" (Speichern und
Weiterleiten aktivieren) muss aktiviert sein.
Beispiel: Sie erstellen ein INT [16]-Tag mit
dem Namen „EnableSandF". Dann muss
„EnableSandF [15].15" für die Übertragung
per Funkmodem auf „1" festgelegt werden.
Kapitel 4
71
