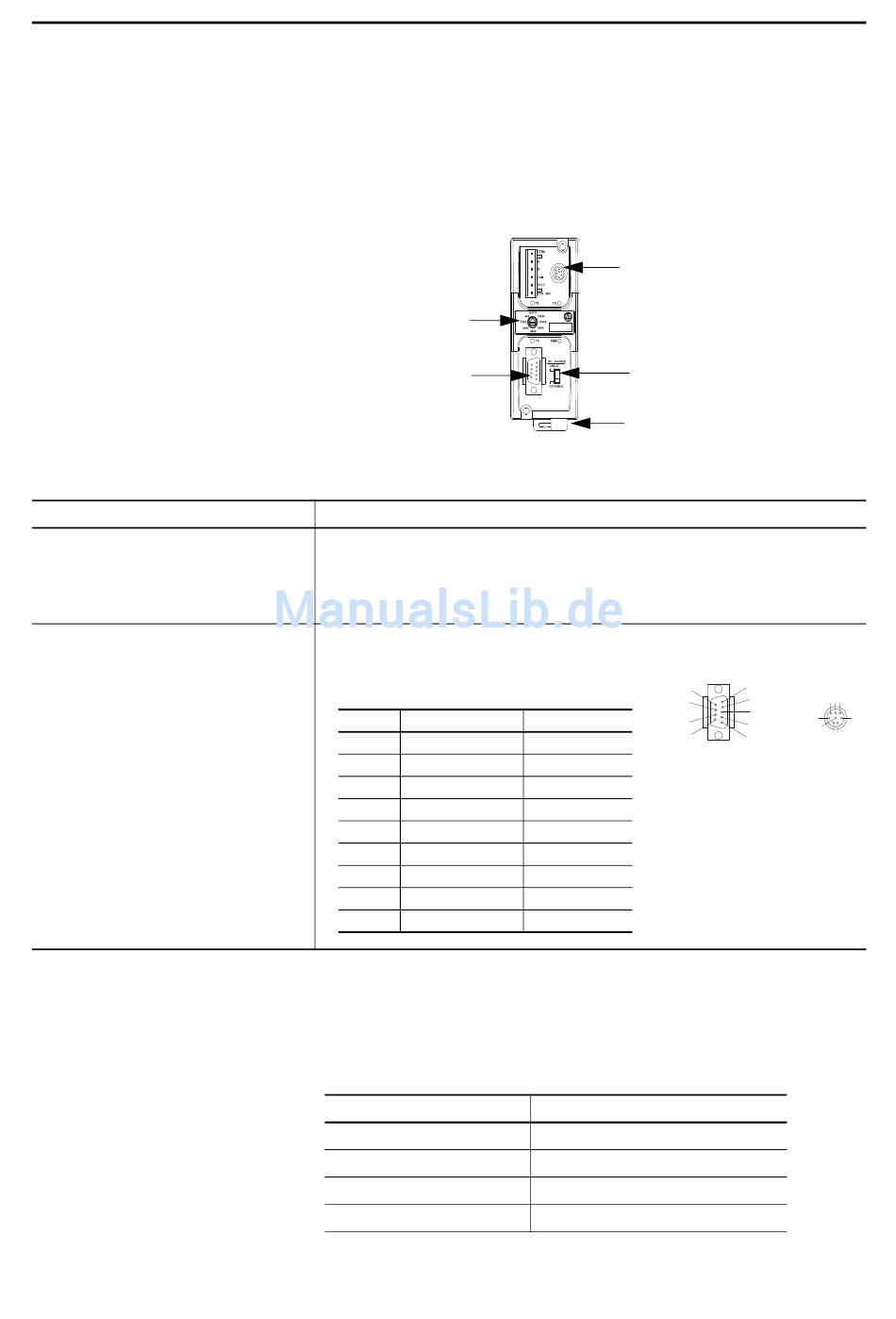

Isolatorverwendung
Nein
Ja
Optischer Isolator (nur 1769-L31)
Kanal 0 ist vollständig isoliert und erfordert kein separates Isolationsgerät.
Kanal 1 ist nicht isoliert. Wenn Sie Kanal 1 an ein Gerät außerhalb des
Systemgehäuses anschließen, ist möglicherweise die Installation eines
Isolators (z. B. der 1761-NET-AIC-Schnittstellenwandler) zwischen
Steuerung und Gerät erforderlich.
Auswahlschalter für
Kommunikationsgeschwindigkeit
Anschluss 1: DB-9
RS-232, DTE
Wählen Sie das entsprechende Kabel aus.
Kabel
Das 1756-CP3-Kabel dient zur direkten Verbindung der Steuerung.
Wenn Sie ein eigenes Kabel verwenden möchten, muss dies abgeschirmt sein, und die Abschirmung muss mit dem
Metallgehäuse der Pins an den Kabelenden verbunden werden.
Sie können auch ein 1747-CP3-Kabel verwenden. Dieses Kabel weist ein höheres abgewinkeltes Anschlussgehäuse
als das 1756-CP3-Kabel auf.
Das 1761-CBL-AP00-Kabel (abgewinkelter Anschlussstecker für die Steuerung) oder das 1761-CBL-PM02-Kabel
(gerader Anschlussstecker für die Steuerung) verbindet die Steuerung mit Anschluss 2 des 1761-NET-AIC-Isolators.
Der Mini-DIN-Anschluss ist nicht im Handel erhältlich, sodass dieses Kabel nicht selbst hergestellt werden kann.
Pin
DB-9-Ende
1
DCD
2
RxD
3
TxD
4
DTR
5
Erdung
6
DSR
7
RTS
8
CTS
9
Nicht zutreffend
Serielle Standardkonfiguration
Kanal 0 und Kanal 1 (serielle Anschlüsse) weisen die folgende
Standardkonfiguration für die Kommunikation auf.
Parameter
Protokoll
Kommunikationsgeschwindigkeit
Parität
Stationsadresse
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
Installieren der Steuerungen der Serie 1769-L3x
Anschluss 2:
Mini-DIN 8 RS-232
Auswahlschalter für
DC-Stromquelle
Klemmen für externe
24-V-DC-Stromversorgung
6
7
Mini-DIN-Ende
8
9
DCD
DB-9 mit
RxD
abgewinkeltem oder
TxD
geradem Ende
DTR
Erdung
DSR
RTS
CTS
Nicht zutreffend
Standard
DF1 Vollduplex
19,2 kbit/s
Ohne
0
Kapitel 2
1
2
6 7 8
3
5
3
4
4
5
1 2
8-polig,
Mini-DIN-
Kabelende
29
