Kapitel 4
Kommunikation über Netzwerke
CompactLogix -Steuerung
mit 1769-SDN
CompactLogix-System mit
1769-ADN
56

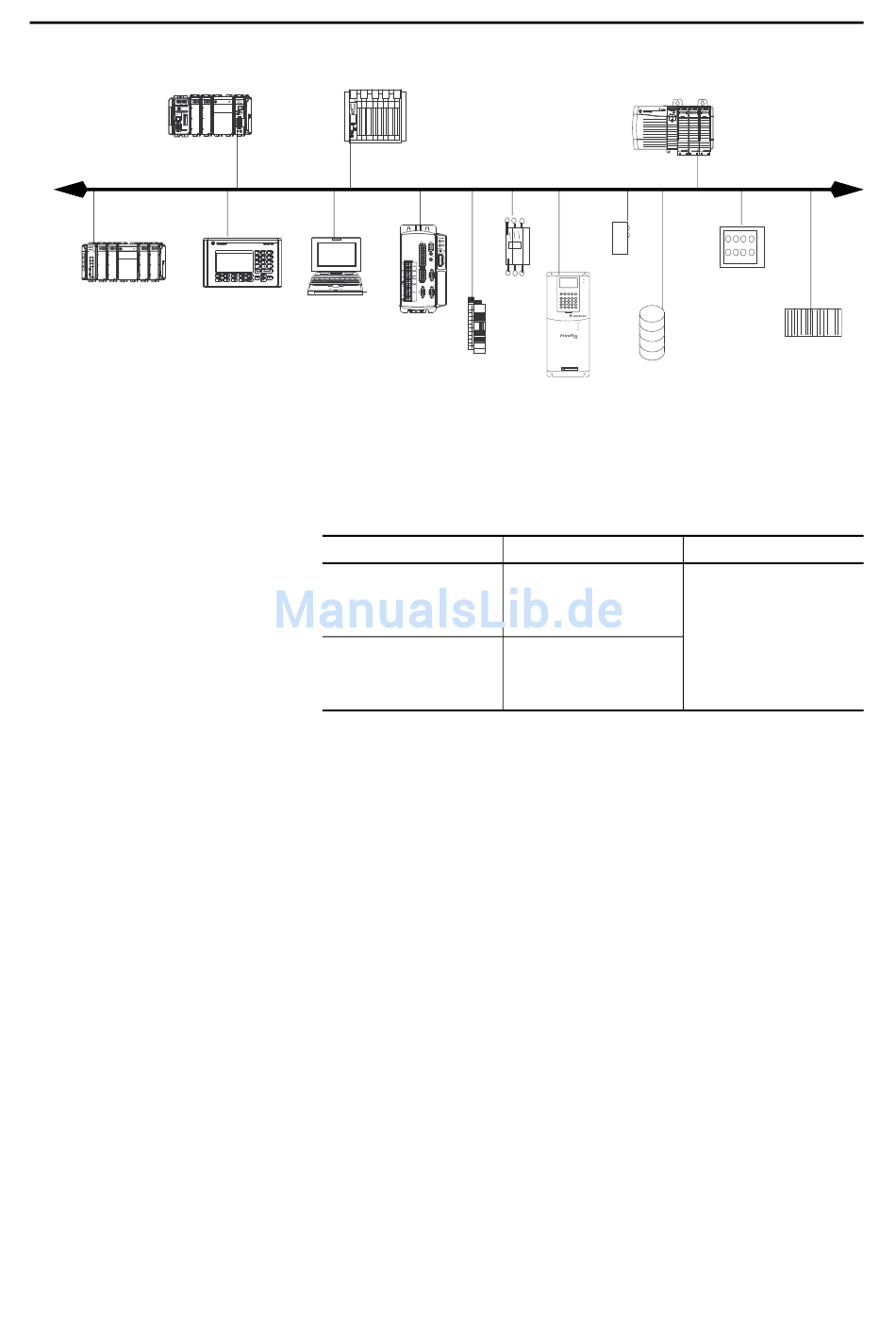

Abbildung 6 – CompactLogix DeviceNet – Überblick
PanelView-
Laptop
Terminal
5000-Servoantrieb
Sie können diese Softwareprodukte mit einer 1769
CompactLogix-Steuerung in einem DeviceNet-Netzwerk verwenden.
Tabelle 9 – CompactLogix DeviceNet-Softwarekombinationen
Software
RSLogix
5000-Programmiersoftware
RSNetWorx-Software für DeviceNet • Konfigurieren von
Das DeviceNet-Kommunikationsmodul:
• unterstützt Kommunikation mit anderen Geräten, nicht von
Steuerung zu Steuerung.
• verwendet eine gemeinsame Anwendungsebene mit DeviceNet und
EtherNet/IP.
• bietet Diagnosefunktionen für eine verbesserte Datenerfassung und
Fehlererkennung.
• erfordert weniger aufwendige Verdrahtung als herkömmliche, fest
verdrahtete Systeme.
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
PLC-5-Steuerung mit
1771-SDN-Scannermodul
DeviceNet-Netzwerk
Motorstarter
Ultra™
Eingangs-/Aus
gangs-Geräte
PowerFlex-
Frequenzumrichter
Funktionen
• Konfigurieren des
CompactLogix-Projekts
• Definieren der
EtherNet/IP-Kommunikation
DeviceNet-Geräten
• Definieren der Abtastliste für
DeviceNet-Geräte
ControlLogix ®-Steuerung
mit 1756-DNB-Modul
Sensor
Drucktasten-
bedienfeld
Anzeigeleuchten
Erforderlich
Ja
Strichcode-
scanner
