Zeitscheibe (SOTS)
Kommunikation
10%
1 ms
20%
1 ms
33%
1 ms
50%
1 ms
66%
1 ms
80%
1 ms
90%
1 ms
Periodisch
System-Overhead
kontinuierliche Task
3. Wählen Sie im Menü „System Overhead Time Slice" (System-
Overhead-Zeitscheibe) einen Prozentwert aus.
Die Funktionen für die System-Overhead-Zeitscheibe umfassen
Folgendes:
• Kommunikation mit Programmierung und HMI-Geräten, z. B.
RSLogix 5000-Software.
• Antworten auf Nachrichten.
• Senden von Nachrichten.
Die Steuerung führt System-Overhead-Funktionen bis zu 1 Millisekunde
lang aus. Wenn die Steuerung die Overhead-Funktionen in weniger als
1 Millisekunde abschließt, fährt sie mit der kontinuierlichen Task fort.
Je höher der Prozentsatz des Zeitscheibenwerts des System-Overheads,
desto kürzer ist die Zeit, die der Ausführung des kontinuierlichen Tasks
zugeordnet wird. Wenn die Steuerung keine Kommunikation verwalten
muss, verwendet sie die Kommunikationszeit, um die kontinuierliche Task
auszuführen. Ein höherer Prozentsatz des System-Overheads erhöht nicht
nur die Kommunikationsleistung, sondern verlängert auch die Zeit, die zum
Ausführen eines kontinuierlichen Tasks erforderlich ist, was zu einer längeren
Gesamtabtastzeit führt.
V15 und niedriger
kontinuierliche Task
9 ms
4 ms
2 ms
1 ms
0,5 ms
0,2 ms
0,1 ms

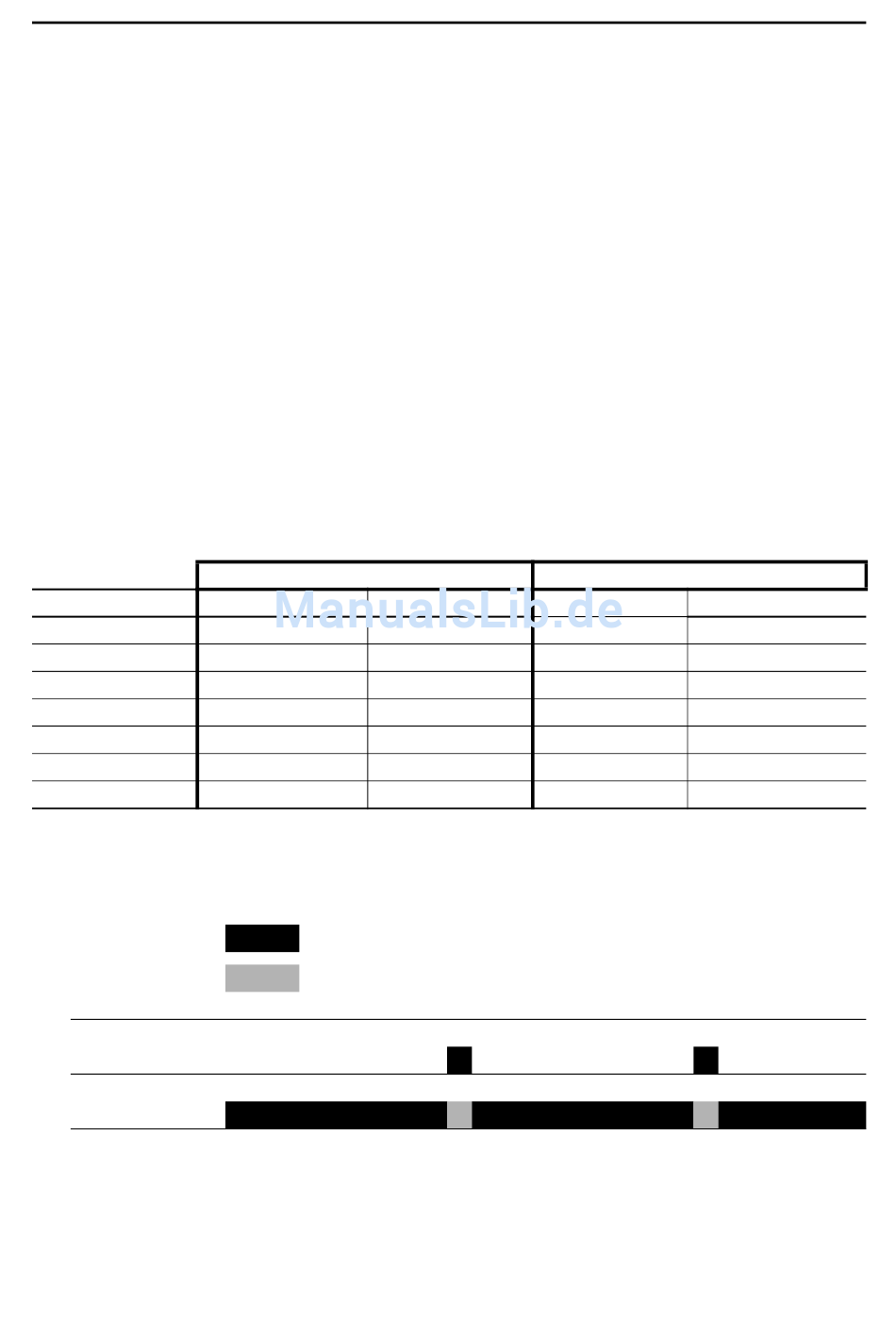

Bei einer Zeitscheibe von 10 % unterbricht der System-Overhead die
kontinuierliche Task alle 9 ms (während der Zeit der kontinuierlichen Task).
Legende:
Task wird ausgeführt.
Task wird unterbrochen (ausgesetzt).
9 ms
0
5
Betriebszeit (ms)
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
V16 und höher
Kommunikation
1 ms
1 ms
1 ms
1 ms
2 ms
4 ms
9 ms
1 ms
9 ms
10
15
Entwicklung von Anwendungen
kontinuierliche Task
9 ms
4 ms
2 ms
1 ms
1 ms
1 ms
1 ms
1 ms
20
113
