Kapitel 3
Anschluss an die Steuerung über die serielle Schnittstelle
46

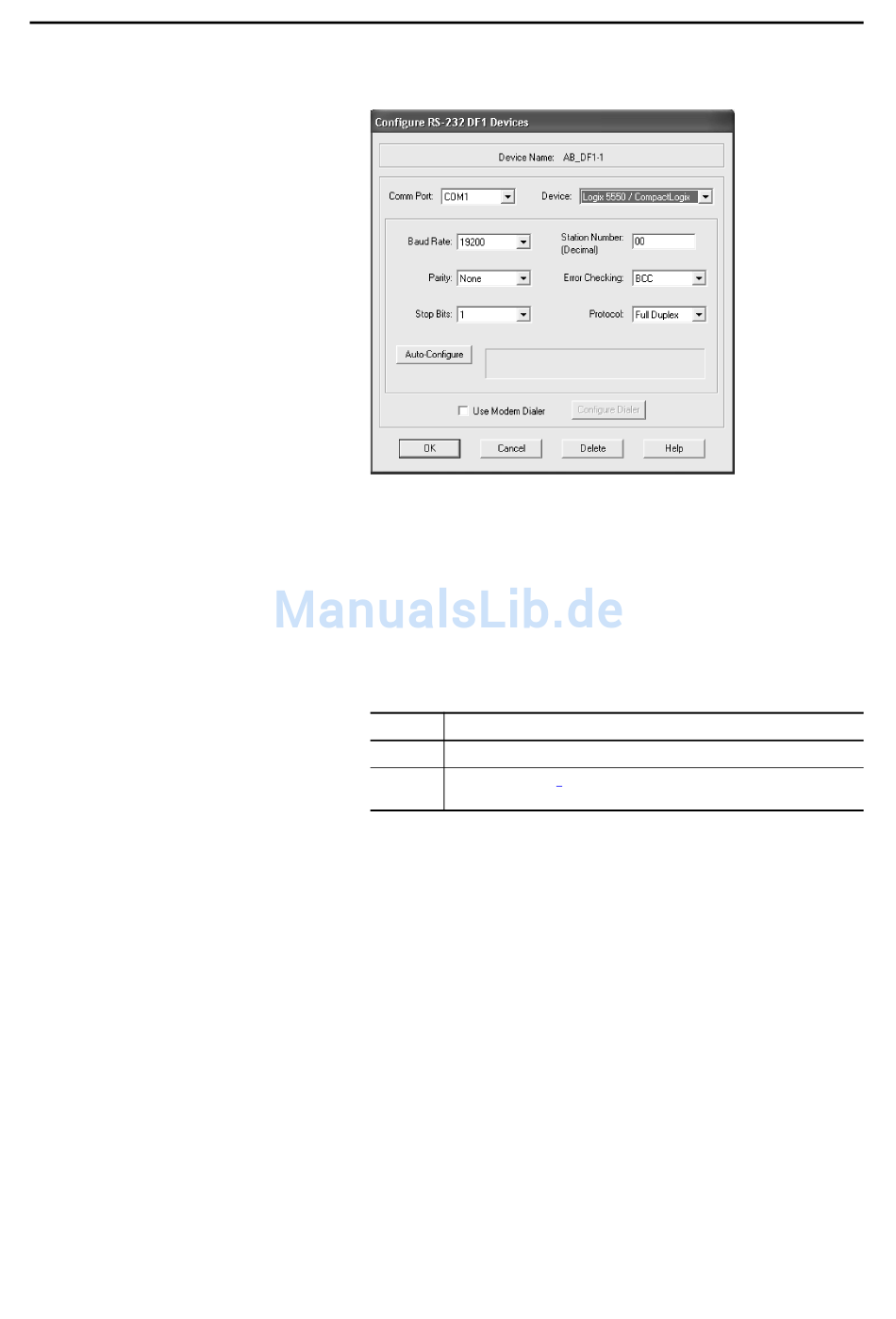

Das Dialogfeld „Configure RS-232 DF1 Devices" (RS-232-DF1-
Geräte konfigurieren) wird angezeigt.
5. Geben Sie die Einstellungen für die serielle Schnittstelle an.
a. Wählen Sie aus dem Pulldown-Menü „Comm Port"
(Kommunikationsanschluss) die serielle Schnittstelle (auf der
Workstation) aus, an der das Kabel angeschlossen ist.
b. Wählen Sie aus dem Pulldown-Menü „Device" (Gerät) die Option
„Logix 5550-Serial Port" (Serielle CompactLogix-Schnittstelle) aus.
c. Klicken Sie auf Auto-Configure (Automatisch konfigurieren).
6. Überprüfen Sie, ob die automatische Konfiguration erfolgreich war.
Wenn
Dann
Ja
Klicken Sie auf OK.
Nein
Fahren Sie mit Schritt
Kommunikationsanschluss ausgewählt haben.
7. Klicken Sie auf „Close" (Schließen).
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
5
fort, und stellen Sie sicher, dass Sie den richtigen
