Das Kabel zum Anschluss an die Steuerung variiert je nach
verwendetem 1761-NET-AIC-Wandler-Anschluss.
Verbindung
Anschluss 1
DB-9 RS-232, DTE-Verbindung
Anschluss 2
Mini-DIN 8 RS-232-Verbindung

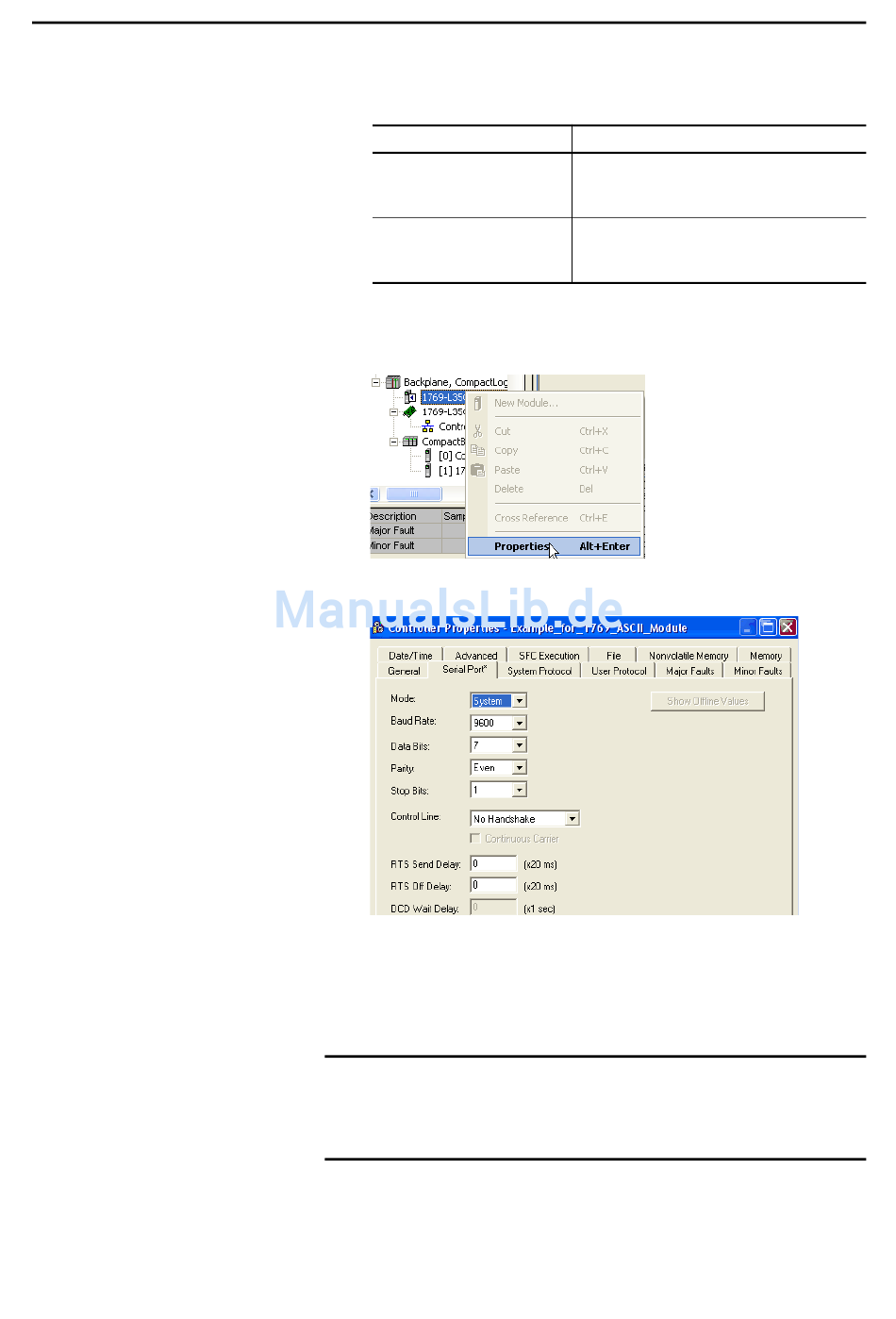

3. Klicken Sie in der RSLogix 5000-Programmiersoftware mit der
rechten Maustaste auf die Steuerung, und wählen Sie „Properties"
(Eigenschaften) aus.
Das Dialogfeld „Controller Properties" (Steuerungseigenschaften)
wird angezeigt.
4. Klicken Sie auf die Registerkarte „Serial Port" (Serielle Schnittstelle).
5. Wählen Sie im Pulldown-Menü „Mode" (Modus) die Option
„System" aus.
6. Geben Sie die Kommunikationseinstellungen an.
Die Baudrate gibt die Kommunikationsgeschwindigkeit für die
WICHTIG
DH-485-Schnittstelle an. Alle Geräte auf demselben DH-485-Netzwerk
müssen für dieselbe Baudrate konfiguriert sein. Wählen Sie 9.600 oder
19.200 kb aus.
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
Kommunikation über Netzwerke
Erforderliches Kabel
1747-CP3
oder
1761-CBL-AC00
1761-CBL-AP00
oder
1761-CBL-PM02
Kapitel 4
75
