Installieren einer
CompactFlash-Karte
(optional)
Zusammenbau des Systems
ACHTUNG: Entfernen Sie die CompactFlash-Karte nicht, während die
Steuerung Daten von der Karte liest oder auf diese schreibt. Dies wird durch ein
grünes Blinklicht der Statusanzeige CF signalisiert. Dadurch könnten die Daten
auf der Karte oder in der Steuerung zerstört werden. Auch die zuletzt geladene
Firmware in der Steuerung könnte dadurch Schaden nehmen.
Die optionale industrielle CompactFlash-Karte bietet nichtflüchtigen
Speicher für CompactLogix-Steuerungen. Die Karte ist nicht für den Betrieb
der Steuerung erforderlich.
WARNUNG: Wenn Sie die CompactFlash-Karte bei eingeschaltetem
System einsetzen oder herausnehmen, kann ein elektrischer Lichtbogen
entstehen. In Gefahrenbereichen kann dadurch eine Explosion
hervorgerufen werden.
Vergewissern Sie sich, dass die Stromversorgung unterbrochen ist oder dass
Sie nicht in einem explosionsgefährdeten Bereich arbeiten, bevor Sie mit der
Arbeit fortfahren.

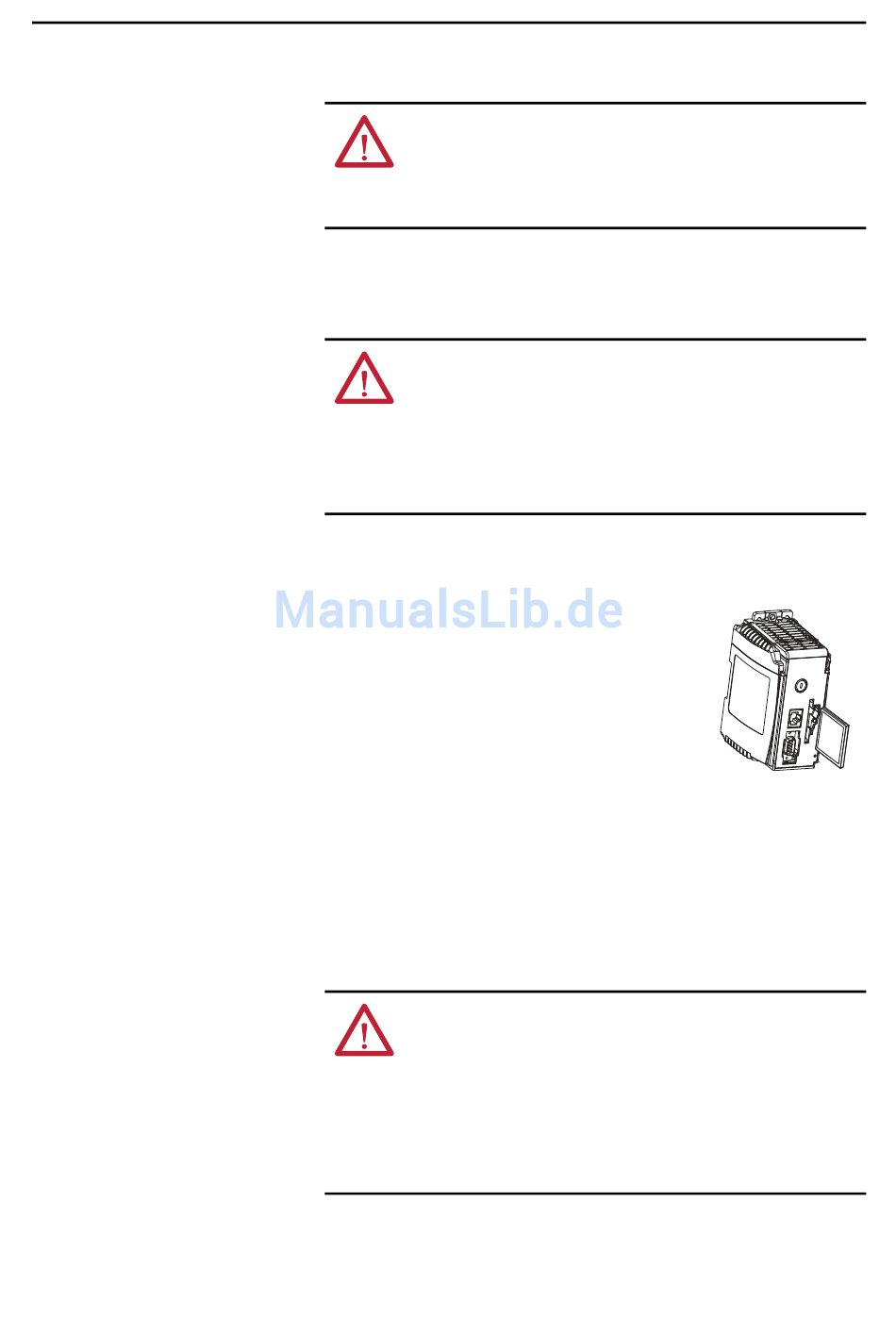

Um eine CompactFlash-Karte zu installieren,
drücken Sie die Verriegelungslasche nach rechts, und
legen Sie die industrielle CompactFlash-Karte in
den Leser an der Vorderseite der Steuerung ein.
Die Bezeichnung der CompactFlash-Karte muss
nach links zeigen. Richten Sie den Ausrichtungspfeil
auf der Karte am Pfeil mit der Vorderseite der
Steuerung aus.
Um die CompactFlash-Karte herauszunehmen,
drücken Sie die Verriegelungslasche von der CompactFlash-Karte weg, und
ziehen Sie die CompactFlash-Karte aus dem Leser.
Die Steuerung kann vor oder nach der Montage an ein benachbartes
E/A-Modul oder Netzteil angeschlossen werden.
WARNUNG: Die CompactLogix-Steuerung darf nicht bei aktivierter
Stromzufuhr getrennt oder angeschlossen werden.
Wenn Sie das Modul einsetzen oder herausnehmen, während an der
Backplane Spannung anliegt, kann ein elektrischer Lichtbogen entstehen. In
Gefahrenbereichen kann dadurch eine Explosion hervorgerufen werden.
Vergewissern Sie sich, dass die Stromversorgung unterbrochen ist oder dass
Sie nicht in einem explosionsgefährdeten Bereich arbeiten, bevor Sie mit der
Arbeit fortfahren.
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
Installieren der Steuerungen der Serie 1769-L3x
Kapitel 2
44732
23
