Kapitel 2
Installieren der Steuerungen der Serie 1769-L3x
Montieren des Systems
24

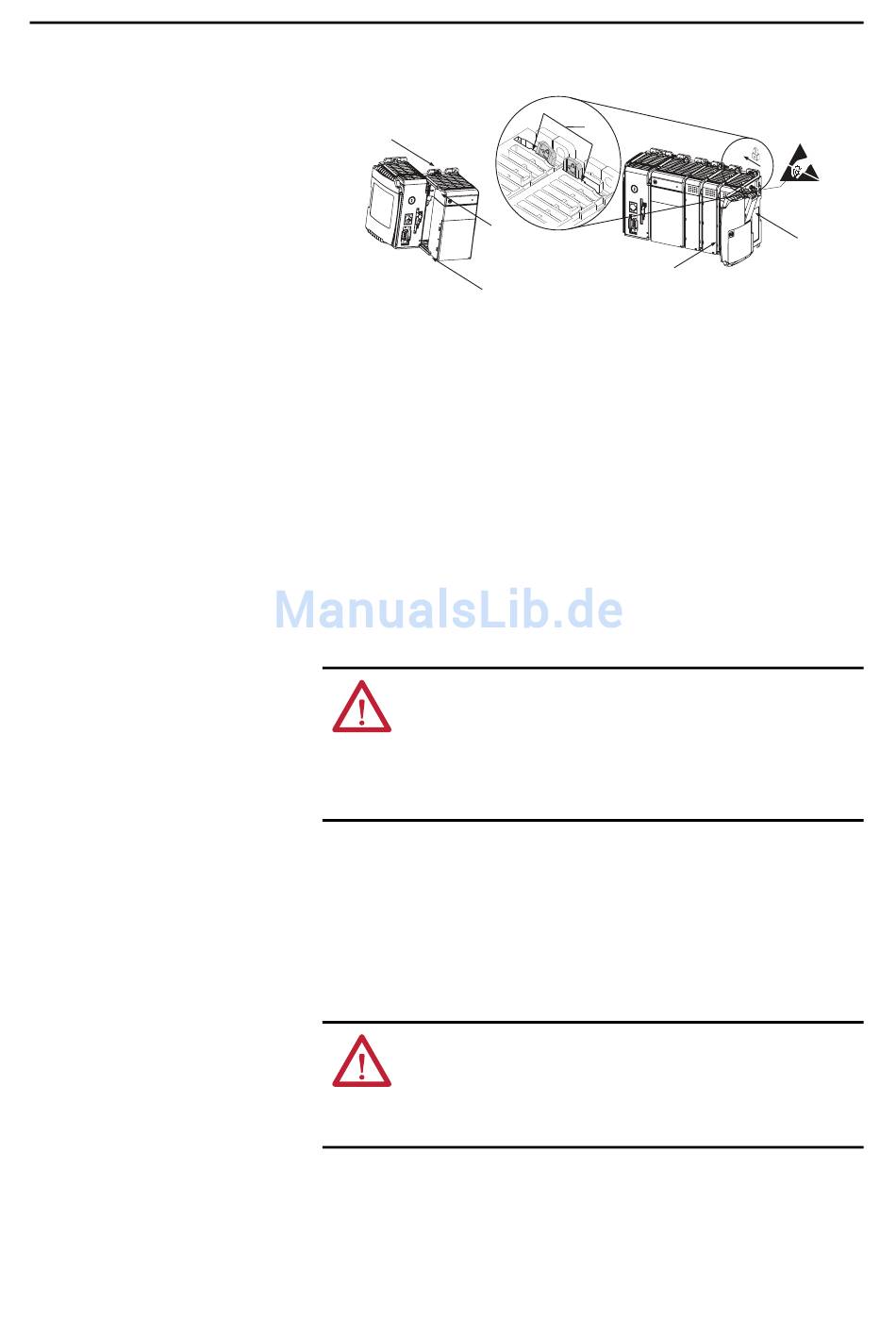

Beachten Sie bei der Installation einer Steuerung die Abbildung.
A
1. Trennen Sie die Stromzufuhr.
2. Überprüfen Sie, ob sich der Hebel des angrenzenden Moduls (A) in
der unverriegelten (ganz rechts) Stellung befindet.
3. Befestigen Sie die Module mithilfe der oberen und unteren
Führungsschiene (B) aneinander.
4. Schieben Sie das Modul an den Führungsschienen entlang so weit
zurück, bis die Busanschlüsse miteinander ausgerichtet sind.
5. Drücken Sie den Bushebel des Moduls mit den Fingern oder einem
kleinen Schraubendreher vorsichtig zurück, um den
Positionierungsstift (C) freizugeben.
6. Schieben Sie den Bushebel des Moduls ganz nach links (D), bis er
sicher einrastet.
ACHTUNG: Stellen Sie beim Befestigen der Steuerung, des Netzteils und
der E/A-Module sicher, dass die Busanschlüsse sicher miteinander
verbunden sind und so einen ordnungsgemäßen elektrischen Anschluss
gewährleisten.
Dieses Gerät darf nicht direktem Sonnenlicht oder anderen Quellen mit
UV-Strahlung ausgesetzt werden.
7. Schließen Sie anhand der Führungsschienen ein Abschlussmodul (E)
an das letzte Modul im System an.
8. Verriegeln Sie das Abschlussmodul (F).
ACHTUNG: Stellen Sie beim Montieren aller Geräte in einem Schaltschrank
oder auf einer DIN-Schiene sicher, dass keine Fremdkörper (wie
Metallsplitter oder Kabelstücke) in die Steuerung fallen können.
Fremdkörper, die in die Steuerung fallen, könnten Schäden verursachen,
während die Steuerung eingeschaltet ist.
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
C
B
B
D
F
E
44733
