Überprüfen Sie die Segmentangabe auf dem Etikett des
WICHTIG
Abzweigungs-Drop-Kabels, bevor Sie die Verbindung herstellen, um die
versehentliche Umkehrung der Abzweigungsverbindungen zu vermeiden,
was zu falschen Statusanzeigen führen und die Fehlerbehebung
erforderlich machen kann.
WARNUNG: Wenn Sie das Kommunikationskabel anschließen oder
abziehen, während dieses Modul oder ein anderes Gerät im Netzwerk
eingeschaltet ist, kann es zur Bildung eines elektrischen Lichtbogens
kommen. In Gefahrenbereichen kann dadurch eine Explosion
hervorgerufen werden.
Vergewissern Sie sich, dass die Stromversorgung unterbrochen ist oder dass
Sie nicht in einem explosionsgefährdeten Bereich arbeiten, bevor Sie mit der
Arbeit fortfahren.
Anschließen einer Programmierkonsole an das Netzwerk per
1786-CP-Kabel
Sie können den Netzwerkzugriffsanschluss (NAP) der
CompactLogix-Steuerung verwenden, um eine Programmierkonsole mit

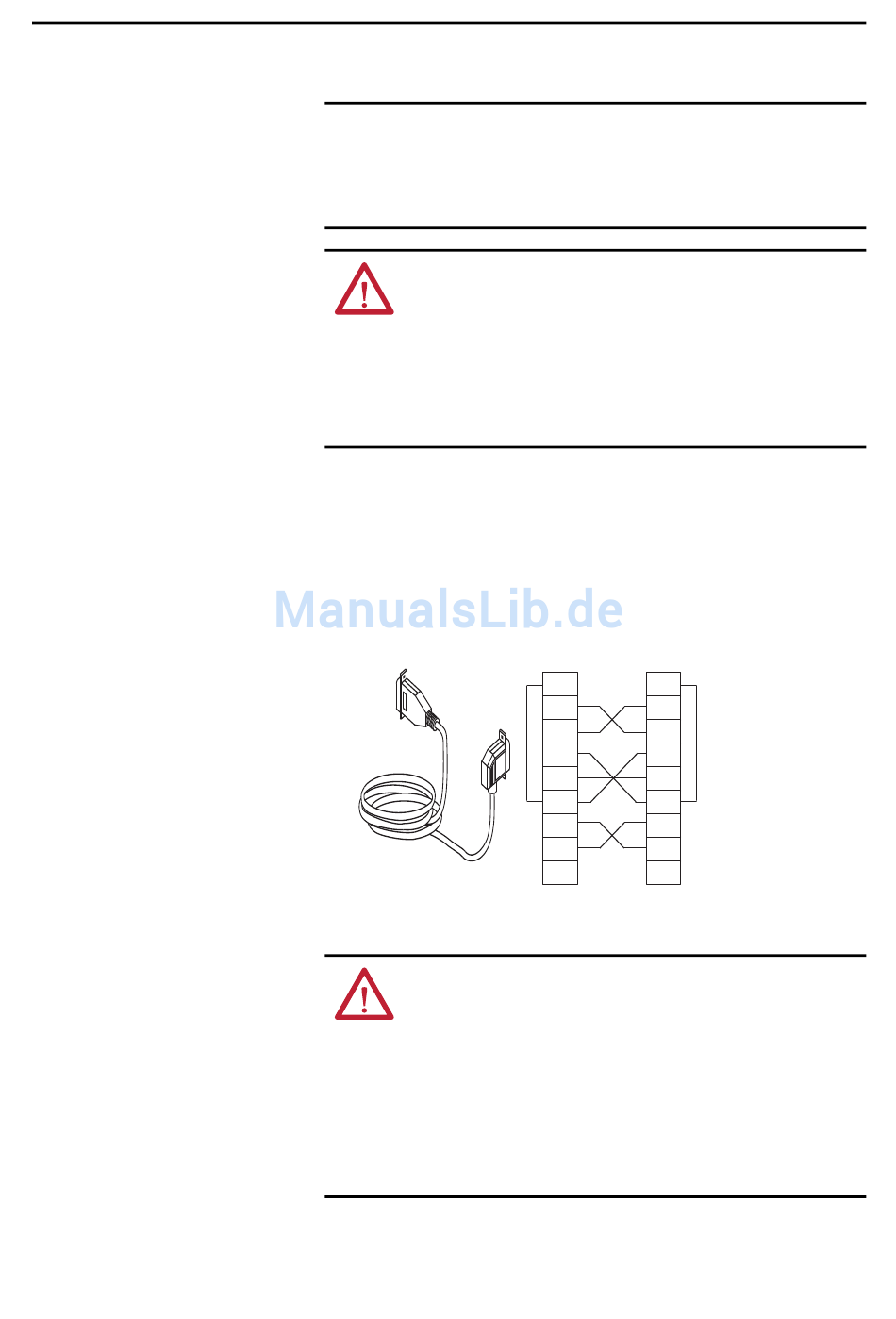

dem ControlNet-Netzwerk zu verbinden. Die Abbildung zeigt die
1786-CP-Kabelverbindungen.
WARNUNG: Der NAP-Anschluss ist ausschließlich für eine vorläufige,
lokale Programmierung vorgesehen und ist für einen dauerhaften
Anschluss nicht geeignet. Wenn Sie das NAP-Kabel anschließen oder
abziehen, während dieses Modul oder ein anderes Gerät im Netzwerk
eingeschaltet ist, kann es zur Bildung eines elektrischen Lichtbogens
kommen. In Gefahrenbereichen kann dadurch eine Explosion
hervorgerufen werden.
Vergewissern Sie sich, dass die Stromversorgung unterbrochen ist oder dass
Sie nicht in einem explosionsgefährdeten Bereich arbeiten, bevor Sie mit der
Arbeit fortfahren.
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
Installieren der Steuerungen der Serie 1769-L3x
1 CD
1 CD
2 RDX
2 RDX
3 TXD
3 TXD
4 DTR
4 DTR
COMMON
COMMON
6 DSR
6 DSR
7 RTS
7 RTS
8 CTS
8 CTS
9
9
Kapitel 2
37
