Kapitel 8
Konfigurieren der PhaseManager-Anwendung
= Übergang
Bedeutung
Start
Leerlauf
Zurücksetzen
Rückstellung
Tabelle 29 – PhaseManager – Übergangstypen
Übergangstyp Beschreibung
Bedeutung
Ein Befehl steuert Geräteaktionen. Beispielsweise drückt der Bediener die Starttaste, um mit der Produktion zu beginnen, und die Stopptaste, um die
Produktion anzuhalten.
PhaseManager verwendet folgende Befehle:
• Rückstellung
• Start
• Stopp
• Halten
• Neustart
• Abbruch
Fertig
Das Gerät wechselt in den Wartezustand, wenn eine Aufgabe abgeschlossen wurde. Es ist kein Befehl zum Anhalten des Geräts erforderlich. Stattdessen
konfigurieren Sie Ihren Code so, dass er signalisiert, wenn eine Aufgabe abgeschlossen ist.
Fehler
Ein Fehler informiert Sie über außergewöhnliche Vorfälle. Richten Sie den Code so ein, dass Fehler gefunden und entsprechende Maßnahmen ergriffen
werden. Angenommen, das Gerät soll im Falle eines bestimmten Fehlers schnellstmöglich heruntergefahren werden. In diesem Fall richten Sie den Code so
ein, dass nach dem Fehler gesucht wird und beim Finden des Fehlers ein Abbruchbefehl ausgegeben wird.
118

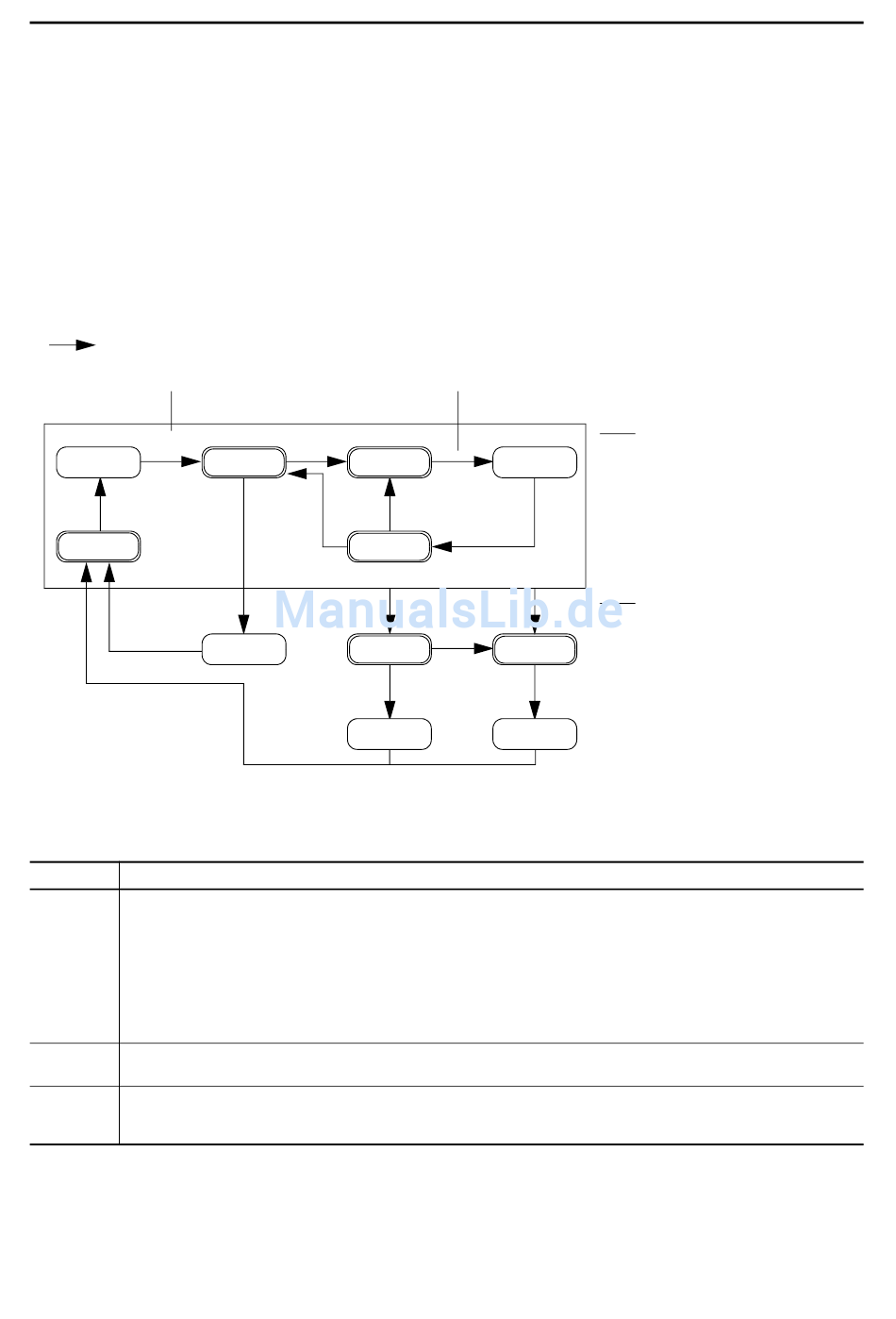

Zustandsänderung des Geräts
Die Pfeile im Zustandsmodell zeigen an, wie das Gerät von einem Zustand in
einen anderen übergehen kann.
• Jeder Pfeil steht für einen Übergang.
• Ein Zustandsmodell lässt für die Ausrüstung nur bestimmte
Übergänge zu. Durch diese Übergangseinschränkung wird das
Verhalten des Geräts standardisiert, sodass andere Komponenten,
die dasselbe Modell verwenden, sich identisch verhalten.
Tabelle 28 – PhaseManager-Übergänge – Überblick
Halten
In Betrieb
Haltend
Neu starten
Abschließen
Stoppen
Rückstellung
Gestoppt
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
Fertig – Kein Befehl. Verwenden Sie stattdessen den PSC-Befehl.
Gehalten
Halten
Neustart
Stopp
Abbruch
Abbruch
Abbrechen
Abgebrochen
Ihre Ausrüstung kann von einem beliebigen
Zustand innerhalb des Rahmens in den
stoppenden oder abbrechenden Zustand
wechseln.
Fehler (spezifische Verwendung des
Abbruchbefehls)
