Kapitel 6
Positionieren, Konfigurieren und Überwachen von E/A
Tabelle 23 – Logix5000-E/A-Anschlüsse
Verbindung
Direkt
Rack-optimiert
Konfigurieren von im
EtherNet/IP-
Netzwerk verteilten E/A-
Modulen
Bei einem typischen dezentralen E/A-Netzwerk...
Steuerung
... muss die E/A-Konfiguration in dieser Reihenfolge erfolgen.
1. Fügen Sie den dezentralen Adapter für das Chassis oder die
DIN-Schiene der verteilten E/A hinzu.
2. Fügen Sie die verteilten E/A-Module hinzu.
90
E/A-Verbindungen
Ein Logix5000-System verwendet Verbindungen zum Übertragen von E/A-
Daten.
Beschreibung
Eine direkte Verbindung ist ein Echtzeit-Datenübertragungsverbund zwischen der Steuerung und einem E/A-Modul. Die Steuerung
verwaltet und überwacht die Verbindung zwischen der Steuerung und dem E/A-Modul. Eine Unterbrechung der Verbindung, z. B.
im Falle eines Modulfehlers oder beim Entfernen eines Moduls unter Spannung, setzt die Steuerung Fehlerstatus-Bits im
Datenbereich, die dem Modul zugeordnet sind.
Direkte Verbindungen sind in der Regel für Analog-E/A-Module, E/A-Diagnosemodule und Sondermodule erforderlich.
Für Digital-E/A-Module können Sie die Rack-optimierte Kommunikation auswählen. Eine Rack-optimierte Verbindung konsolidiert die
Verbindungsnutzung zwischen der Steuerung und allen Digital-E/A-Modulen in einem Rack (oder auf einer DIN-Schiene). Anstatt
einzelner direkter Verbindungen für jedes E/A-Modul liegt nur eine Verbindung für das gesamte Rack (oder die DIN-Schiene) vor.
Gehen Sie folgendermaßen vor, um über ein EtherNet/IP-Netzwerk mit
verteilten E/A-Modulen zu kommunizieren:
• Wählen Sie eine 1769-L32E- oder 1769-L35E-CompactLogix-
Steuerung mit einem integrierten EtherNet/IP-
Kommunikationsanschluss.
• Fügen Sie dem Ordner für die E/A-Konfiguration der Steuerung einen
EtherNet/IP-Adapter und E/A-Module hinzu.
Ordnen Sie innerhalb des Ordners „I/O Configuration" (E/A-
Konfiguration) die Module in einer hierarchischen Baumstruktur
mit übergeordneten und untergeordneten Elementen an.

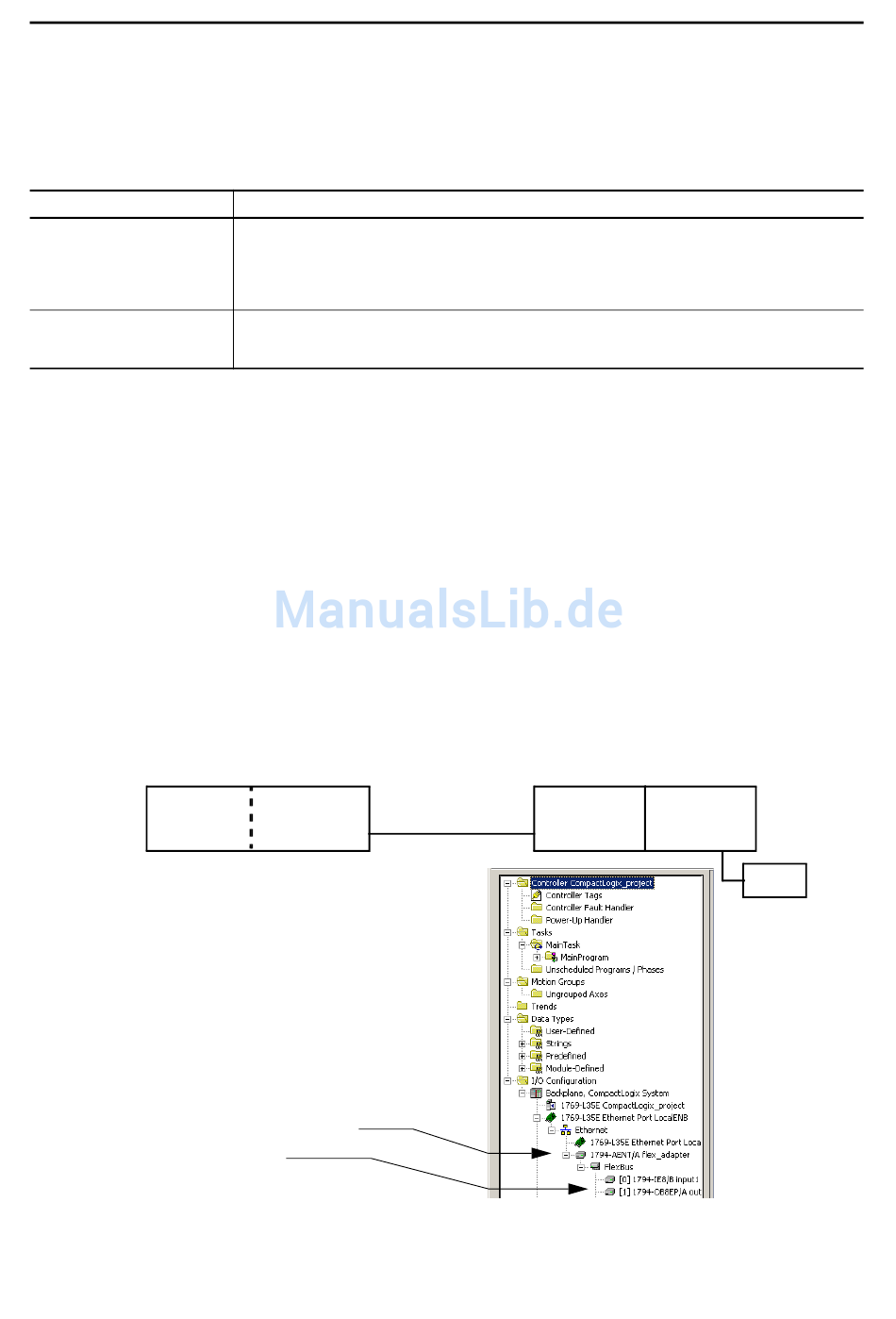

Abbildung 13 – EtherNet/IP – dezentrale E/A-Konfiguration
Integrierter
EtherNet/IP-
Anschluss
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
E/A-Modul
Dezentraler
Adapter
Gerät
