Kapitel 1
1769 CompactLogix-Steuerungen – Überblick
Verwendung von E/A-
Modulen der Serie 1769
mit der CompactLogix-
Steuerung
EtherNet/IP-
Verknüpfung
ControlNet-
Verknüpfung
DH-485-Verknüpfung
RS-232
Modbus
12
Um das System flexibler zu verwenden, verwenden Sie Folgendes:
• Mehrere Steuerungen in einem einzelnen Chassis.
• Mehrere per Netzwerk verbundene Steuerungen.
• Dezentrale E/A-Module auf mehreren Plattformen, die über mehrere
E/A-Verknüpfungen verbunden sind.

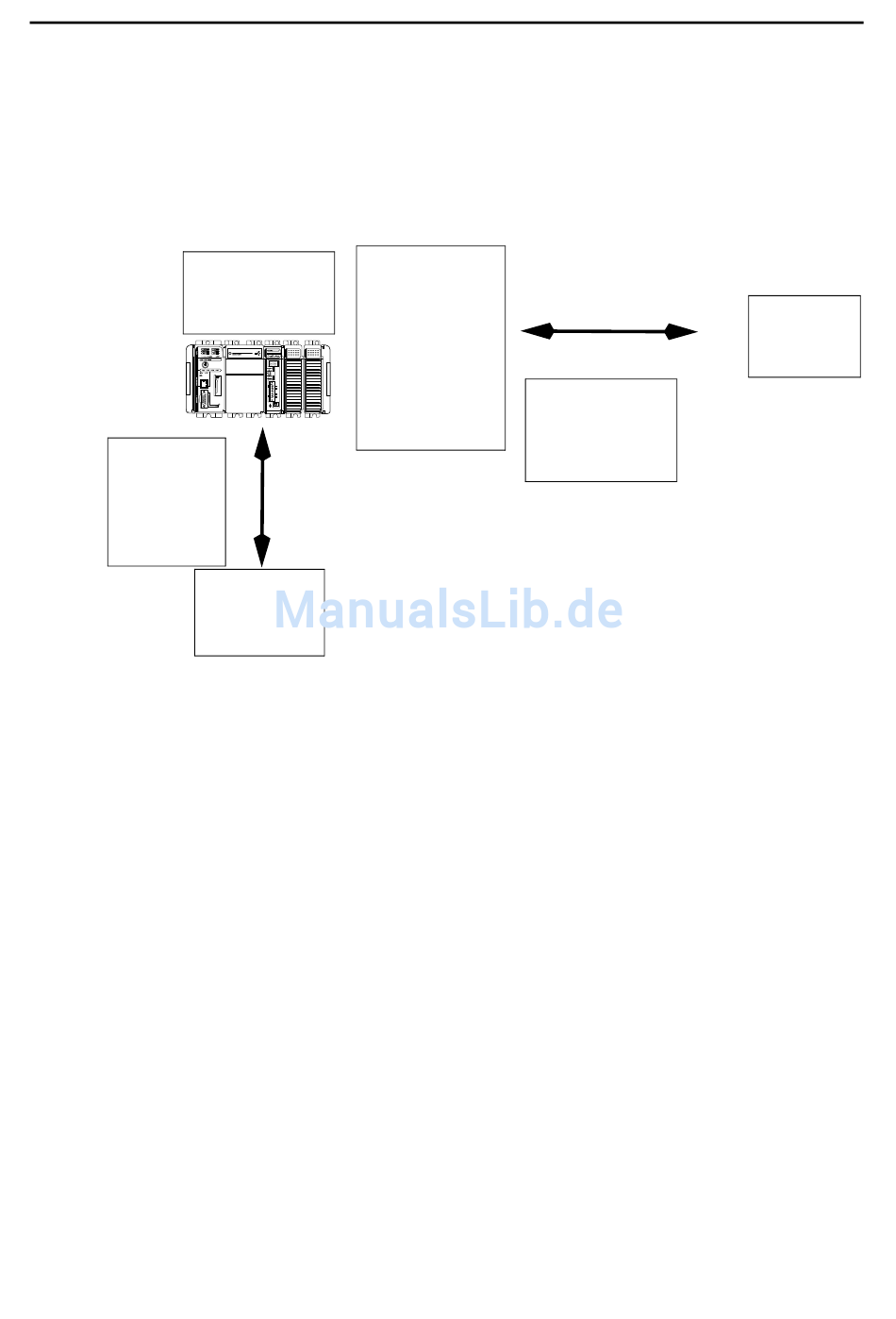

Abbildung 2 – CompactLogix-System – Überblick
Integrierte ControlNet- oder
EtherNet/IP-
Kommunikationsanschlüsse
oder an die Steuerung
angeschlossenes 1769-SDN-
Modul
Computer
Andere Steuerungen
HMI-Geräte
Die CompactLogix-Steuerung gehört zu den Logix-Steuerungen und bietet
ein kompaktes, leistungsstarkes und kosteneffektives System:
• RSLogix™ 5000-Programmiersoftware
• Integrierte Kommunikationsanschlüsse für EtherNet/IP-
(nur 1769-L32E und 1769-L35E) und ControlNet- (1769-L32C
und 1769-L35CR) -Netzwerke
• Ein 1769-SDN-Kommunikationsschnittstellenmodul, das E/A-
Steuerung und dezentrale Gerätekonfiguration über DeviceNet
bereitstellt
• Eine integrierte serielle Schnittstelle an jeder CompactLogix-
Steuerung
• Kompakte E/A-Module, die ein kompaktes E/A-System
(DIN-Schiene oder Schaltschrankmontage) bereitstellen
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
}
EtherNet/IP-Verknüpfung
ControlNet-Verknüpfung
DeviceNet-Verknüpfung
Dezentrale E/A-
Module
Antriebe
Sensoren
