Kapitel 2
Installieren der Steuerungen der Serie 1769-L3x
Installieren der
entsprechenden EDS-Dateien
38
ACHTUNG: Verwenden Sie das 1786-CP-Kabel, um eine
Programmierkonsole per NAP mit dem Netzwerk zu verbinden.
Die Verwendung anderer Kabel kann zur Netzwerkfehlern oder
Produktbeschädigung führen.

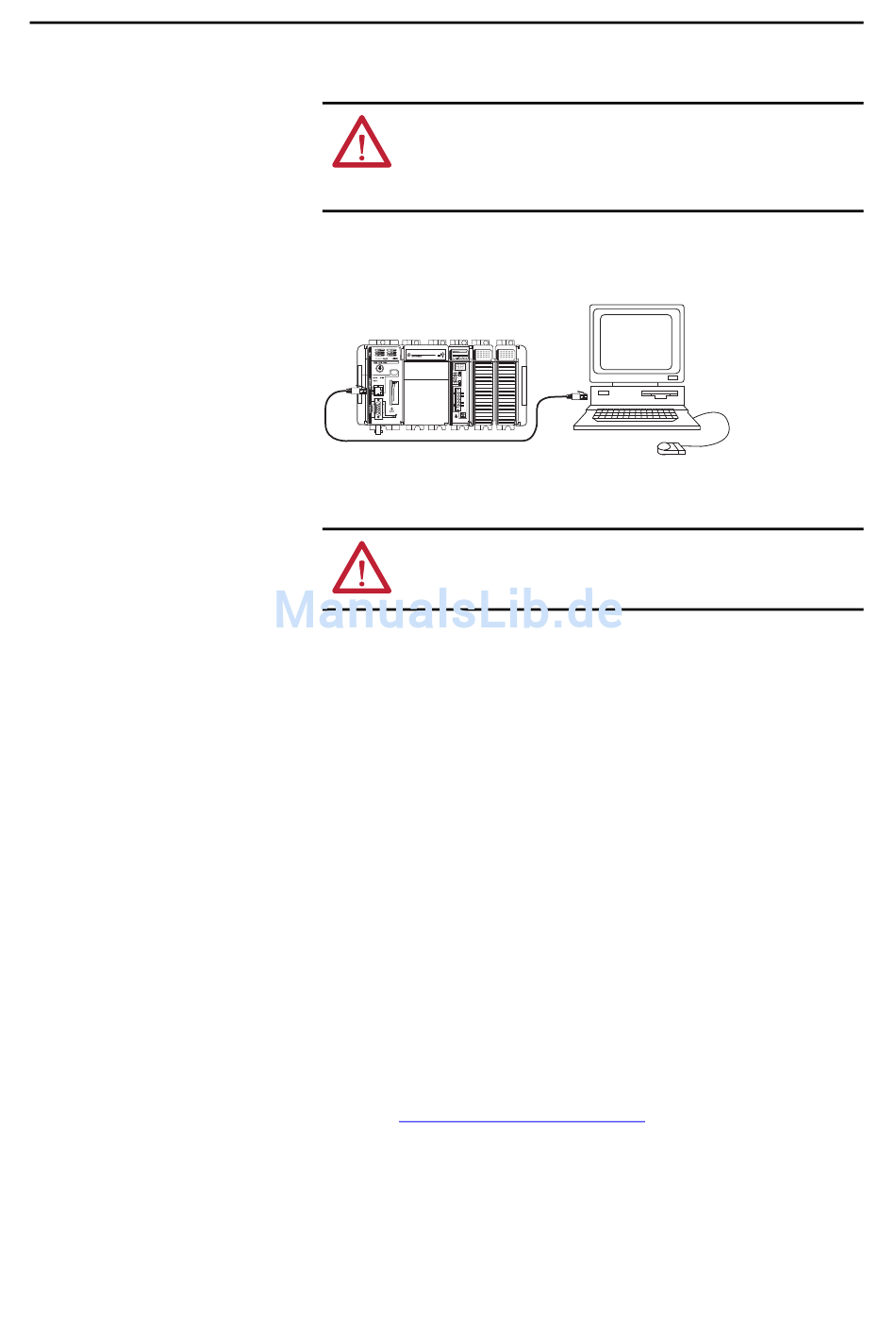

Schließen Sie das eine Ende des 1786-CP-Kabels an die
CompactLogix-Steuerung und das andere Ende an den NAP der
Programmierkonsole an.
ACHTUNG: Schließen Sie DH-485-Netzwerkkabel oder RJ45-Steckverbinder
für das EtherNet/IP-Netzwerk keinesfalls an den NAP an. Dies könnte zu
unerwünschtem Verhalten und/oder Schäden am Port führen.
Wenn Sie die RSLinx-Software, Version 2.42 oder höher, verwenden, wurden
die aktuellen EDS-Dateien mit der Software installiert. Wenn Sie eine
frühere Version der RSLinx-Software verwenden, müssen die EDS-Dateien
möglicherweise noch installiert werden.
Sie benötigen EDS-Dateien für folgende Geräte:
• 1769-L32E- und 1769-L35E-Steuerungen
• 1769 CompactBus
• 1769 lokaler Adapter
Alle diese EDS-Dateien, mit Ausnahme der 1769-CompactBus-Datei,
werden für jede Firmwareversion aktualisiert. Die Steuerungs-EDS-Datei
liegt auch in Version 1 vor, die für neue Steuerungen erforderlich ist. Jede
Steuerung wird mit Revision 1 der Firmware ausgeliefert. Um die Firmware
zu aktualisieren, muss Revision 1 der EDS-Datei (0001000E00410100.eds)
für die Steuerung installiert sein.
Die EDS-Dateien befinden sich auf der Software-CD der Enterprise-Serie
der RSLogix 5000-Software. Die Dateien sind auch unter folgender Adresse
verfügbar: http://www.ab.com/networks/eds.
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
