Kapitel 4
Kommunikation über Netzwerke
CompactLogix-Steuerung
FlexLogix-Steuerung mit
1788-CNC-Karte
Tabelle 7 – ControlNet-Verbindungsmethoden
Verbindungsmethode
Beschreibung
Zyklisch
Eine zyklische Verbindung wird ausschließlich bei ControlNet-Kommunikationen verwendet. Mit zyklischen Verbindungen können Sie Daten
wiederholt in festgelegten Intervallen (angeforderten Paketintervallen, RPI) senden und empfangen. Beispiel: Eine Verbindung mit einem
E/A-Modul ist eine zyklische Verbindung, da immer wieder Daten vom Modul in einem festgelegten Intervall empfangen werden. Andere
zyklische Verbindungen sind beispielsweise Verbindungen mit:
• Kommunikationsgeräten.
• produzierten/konsumierten Tags.
In einem ControlNet-Netzwerk müssen Sie RSNetWorx für ControlNet verwenden, um alle zyklischen Verbindungen zu aktivieren und eine
Netzwerkaktualisierungszeit (NUT) einzurichten. Das zeitliche Planen einer Verbindung reserviert Netzwerkbandbreite zur spezifischen
Handhabung der Verbindung.
Azyklisch
Eine azyklische Verbindung ist eine Nachrichtenübertragung zwischen Knoten, die durch Kontaktplanlogik oder das Programm (z. B. eine
MSG-Anweisung) ausgelöst wird. Azyklische Nachrichten ermöglichen Ihnen bei Bedarf das Senden und Empfangen von Daten. Azyklische
Nachrichten verwenden die restliche Netzwerkbandbreite, nachdem zyklische Verbindungen zugeordnet wurden.
54

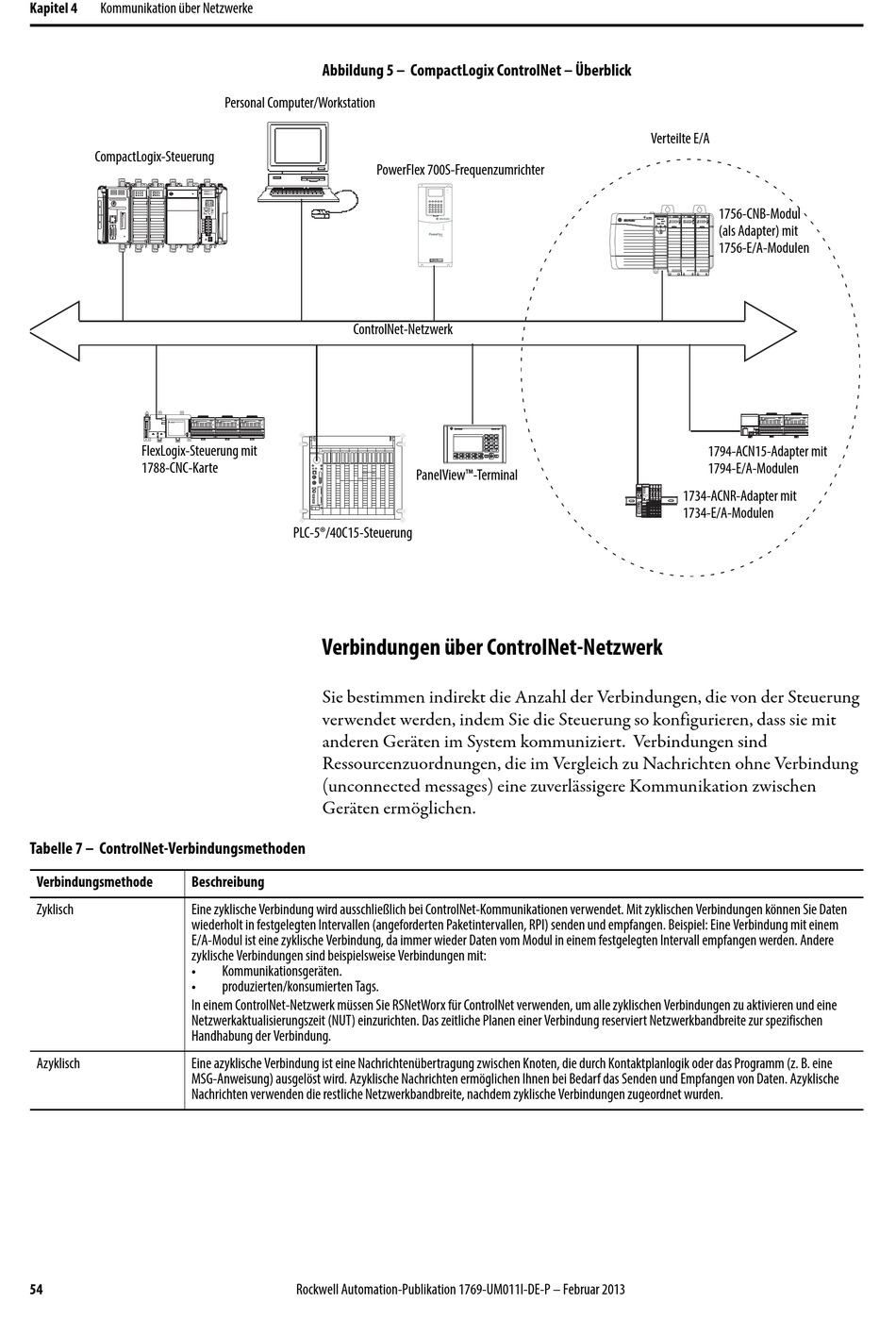

Abbildung 5 – CompactLogix ControlNet – Überblick
Personal Computer/Workstation
PowerFlex 700S-Frequenzumrichter
ControlNet-Netzwerk
PLC-5®/40C15-Steuerung
Verbindungen über ControlNet-Netzwerk
Sie bestimmen indirekt die Anzahl der Verbindungen, die von der Steuerung
verwendet werden, indem Sie die Steuerung so konfigurieren, dass sie mit
anderen Geräten im System kommuniziert. Verbindungen sind
Ressourcenzuordnungen, die im Vergleich zu Nachrichten ohne Verbindung
(unconnected messages) eine zuverlässigere Kommunikation zwischen
Geräten ermöglichen.
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
PanelView™-Terminal
Verteilte E/A
1756-CNB-Modul
(als Adapter) mit
1756-E/A-Modulen
1794-ACN15-Adapter mit
1794-E/A-Modulen
1734-ACNR-Adapter mit
1734-E/A-Modulen
