Speicherprogrammierbare 12-Punkt-Steuerung Micro810™
Überblick
Die 12-Punkt-Steuerung Micro800 ist eine wirtschaftliche, kompakte Steuerung mit
eingebetteten Eingängen und Ausgängen. Sie kann einen USB-Adapter und ein LCD-Modul
aufnehmen.
Sie kann zudem eine beliebige 24-V-DC-Ausgangsversorgung aufnehmen, die die
Mindestanforderungen erfüllt, z. B. das optionale Netzteil Micro800™ (nur bei
2080-LC10-12QWB und 2080-LC10-12QBB).

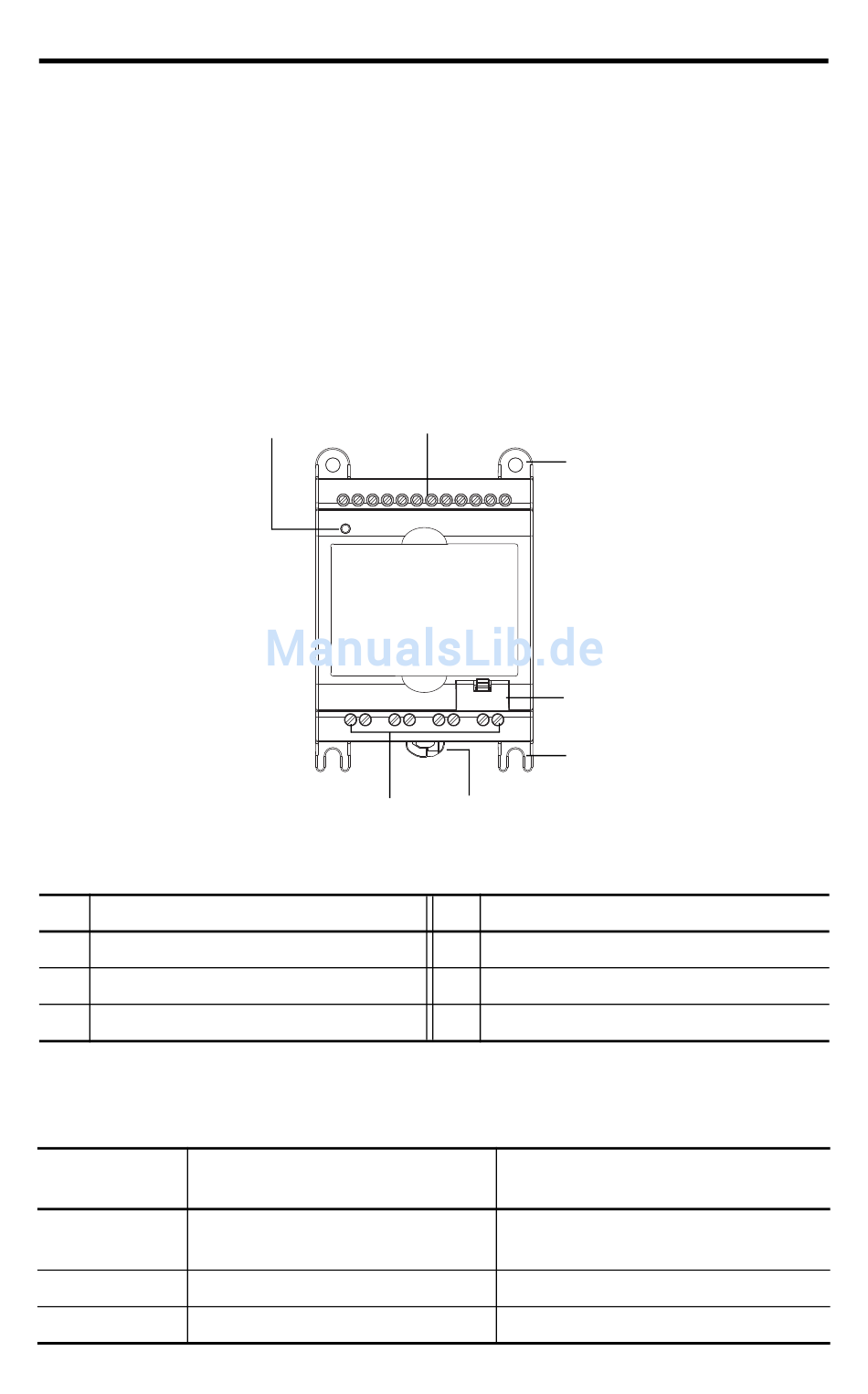

Übersicht über die Steuerung
Beschreibung der Steuerung
Beschreibung
1
Statusanzeige
2
Eingangsklemmenblock
3
Montagebohrung/Montagefuß
Statusanzeige
Zustand
Im Normalbetrieb
Aus
Gerät wird nicht mit Spannung versorgt
oder ist im Fehlermodus
Grünes Dauerlicht
Gerät im Normalbetrieb
Grünes Blinklicht
Betriebssystemfehler
Publikation 2080-IN006A-DE-P – September 2010
2
1
6
3
4
3
5
Beschreibung
4
USB-Anschluss (nur für USB-Adapter)
5
Riegel für Montage auf DIN-Schiene
6
Ausgangsanschlüsse
Während des Firmware-Updates oder
der Programm-/Datenübertragung
Gerät wird nicht mit Spannung versorgt oder
ist im Fehlermodus
Programmübertragung erfolgreich
Firmare-Update in Bearbeitung
45052
