Montage des Moduls
Die meisten Anwendungen erfordern eine Installation in einem industriellen Gehäuse, um die
Einwirkung elektrischer Störungen und Umwelteinflüsse zu minimieren. Die Steuerung ist in
möglichst großem Abstand von Starkstromleitungen, Versorgungsleitungen und anderen
Störungsquellen (wie Schaltkontakten, Relais und AC-Motorantrieben) zu positionieren.
Weitere Informationen über Richtlinien zur korrekten Erdung finden Sie in Publikation
1770-4.1DE, Richtlinien zur störungsfreien Verdrahtung und Erdung von industriellen
Automatisierungssystemen.

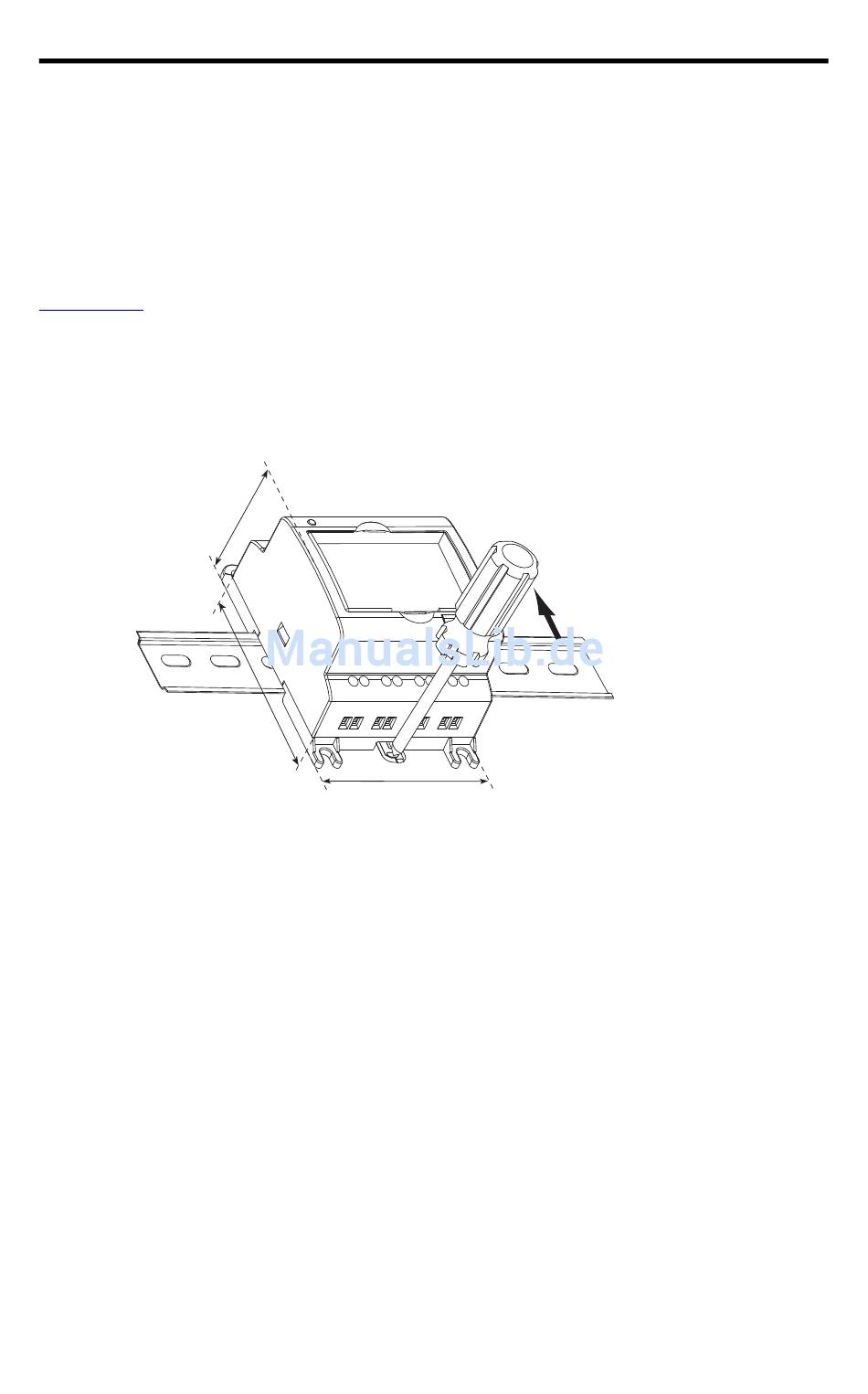

Einbaumaße und Montage auf der DIN-Schiene
59 mm (2,32 Zoll)
91 mm (3,58 Zoll)
Modulabstand
Das Modul ist mit ausreichend Abstand zu Objekten wie Schaltschrankwänden,
Verdrahtungskanälen und benachbarten Geräten einzubauen. Es ist auf allen Seiten ein Abstand
von 50,8 mm (2 Zoll) einzuhalten, um eine ausreichende Belüftung zu gewährleisten.
Montage auf einer DIN-Schiene
Das Modul kann auf folgenden DIN-Schienen montiert werden: 35 x 7,5 x 1 mm
(EN 50 022 – 35 x 7,5).
Vor der Montage des Moduls auf einer DIN-Schiene drücken Sie den DIN-Schienenriegel des
Moduls mit einem Schlitzschraubendreher nach unten, bis der Riegel öffnet.
1. Haken Sie das obere Ende des DIN-Schienenmontagebereichs der Steuerung auf der
DIN-Schiene ein, und drücken Sie dann das untere Ende herunter, bis die Steuerung auf
der DIN-Schiene einrastet.
Speicherprogrammierbare 12-Punkt-Steuerung Micro810™
75 mm (2,95 Zoll)
Publikation 2080-IN006A-DE-P – September 2010
Die Einbaumaße umfassen
nicht die Montagefüße und
die DIN-Schienenriegel.
45054
11
