Logikbausteine

11.1 Einführung

11.1 Einführung
Beschreibung
Frei programmierbare Logikbausteine sind Funktionsbausteine, die Eingangssignale
verarbeiten und entsprechend ihrer internen Logik binäre bzw. analoge Ausgangssignale
liefern. Logikbausteine können beinhalten:
● Stecker
● eine interne Logik
● Buchsen
● Einstellwerte, z. B. die Zeit bei einem Timer.
Schema

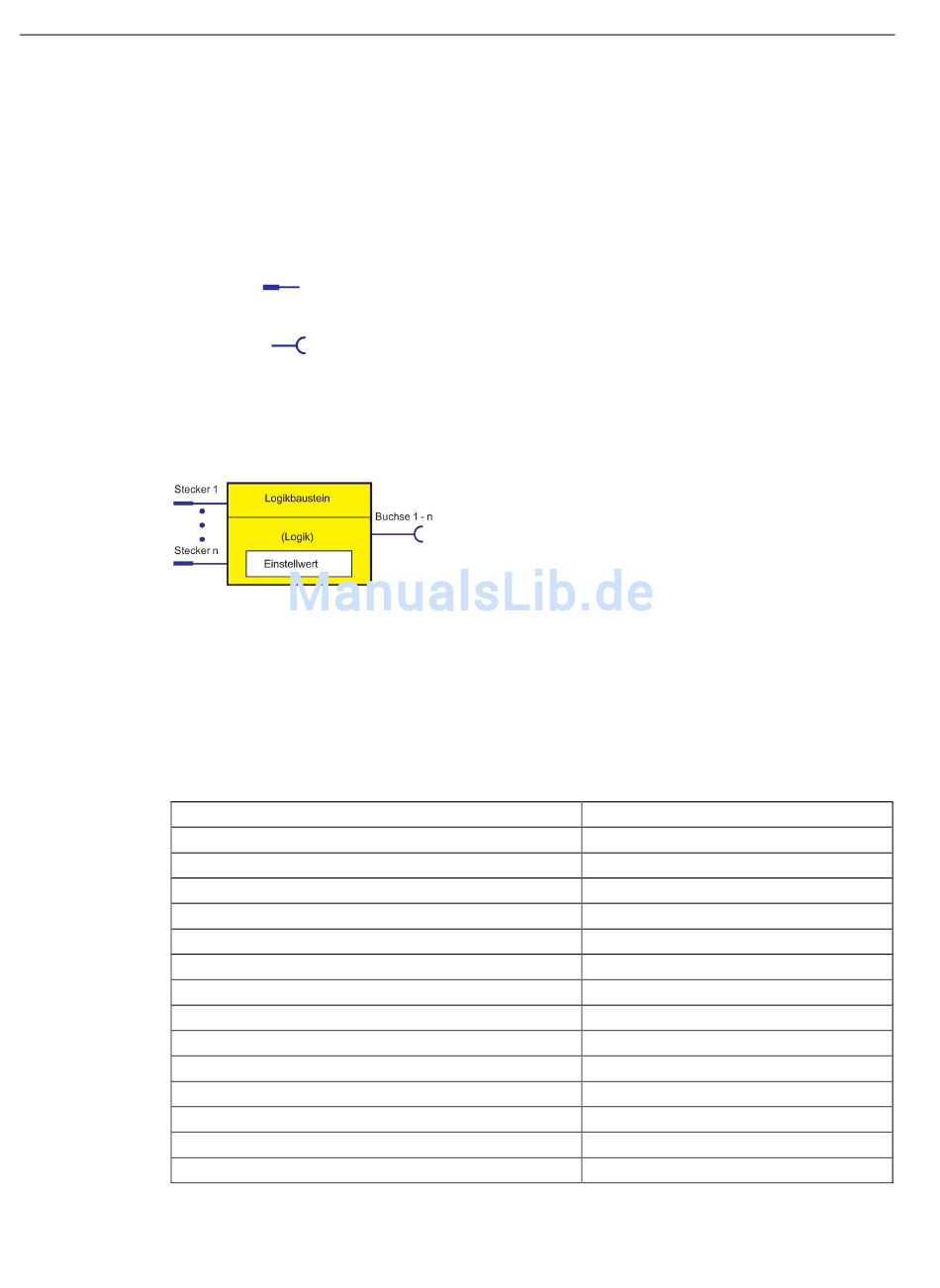

Das folgende Schema zeigt die allgemeine Darstellung eines Logikbausteins:
Bild 11-1
Umfang und Anwendung
Wenn Sie für Ihre Applikation weitere Zusatzfunktionen benötigen, können Sie dazu die
Logikbausteine verwenden. Damit können Sie beispielsweise logische Verknüpfungen,
Zeitrelais- und Zählerfunktionen realisieren. Je nach Gerätereihe bietet das System mehrere
Logikbausteine:
Tabelle 11- 1 Frei programmierbare Logikbausteine
Logikbaustein
Wahrheitstabellen 3 Eingänge / 1 Ausgang
Wahrheitstabelle 2 Eingänge / 1 Ausgang
Wahrheitstabellen 5 Eingänge / 2 Ausgänge
Timer
Zähler
Signalanpassungen
Nullspannungssichere Elemente
Blinken
Flimmern
Grenzwertmelder
Rechenbausteine (Calculatoren)
Analoger Multiplexer
Pulsweitenmodulator
344
Allgemeine Darstellung eines Logikbausteins
SIMOCODE pro V PN
Systemhandbuch, 01/2015, NEB631672701000/RS-AB/002
Anzahl
8
2
1
6
6
6
4
3
3
6
4
1
1
SIMOCODE pro PROFINET
