Systembeschreibung
2.14 Struktureller Aufbau von SIMOCODE pro

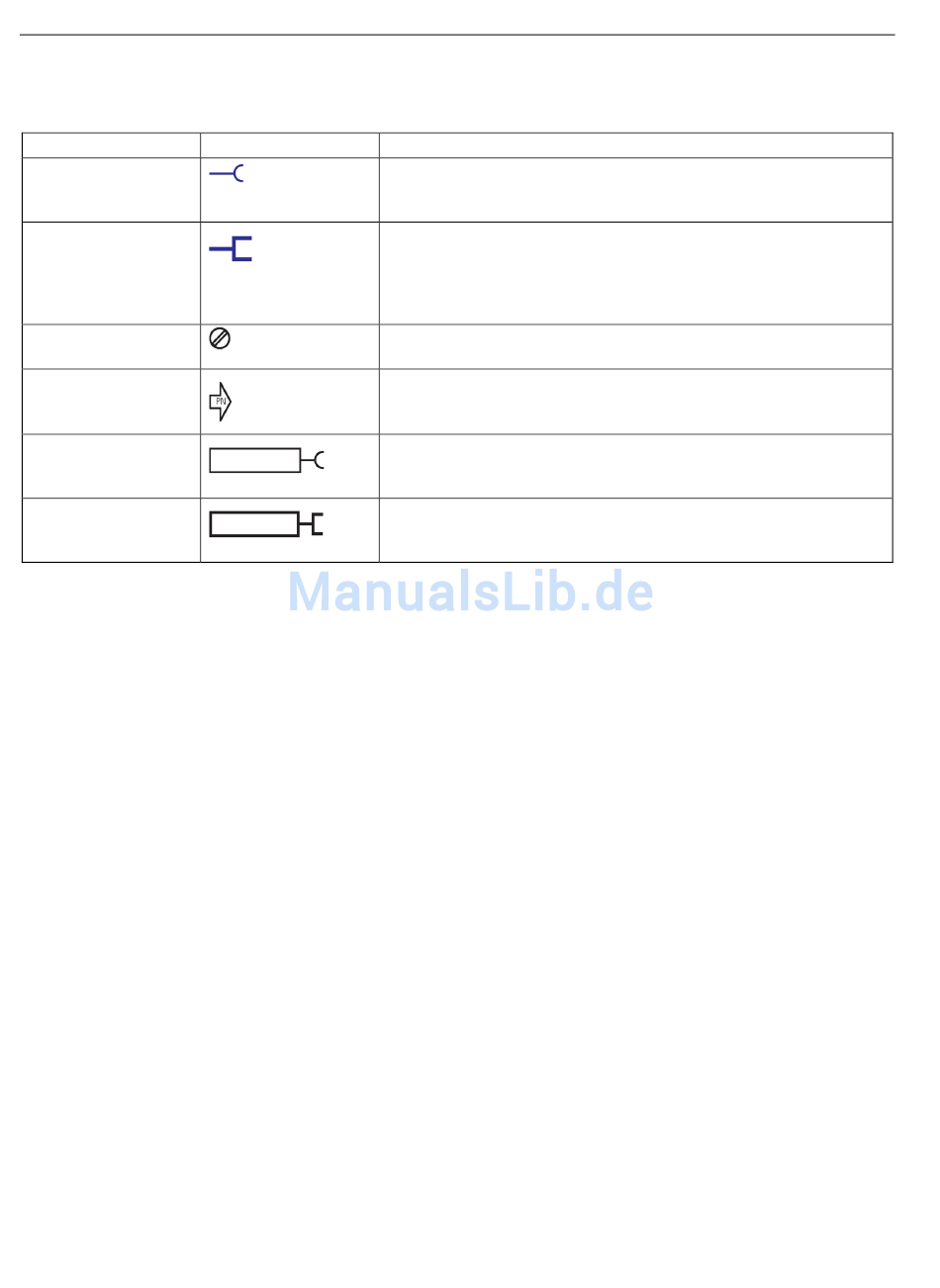

Tabelle 2- 13 Ausgangsarten der internen Funktionsbausteine von SIMOCODE pro
Ausgang
Buchsen (binär)
Buchsen (analog)
Schraubklemmen
Meldedaten zum
IO Controller
Binärer Anschlussbock
Analoger
Anschlussbock
120
Symbol Beispiel
Funktionsbausteine innerhalb der Grundgeräte können binäre Buchsen
haben. Diese werden softwaremäßig binären Steckern zugeordnet. Sie
sind relevant bei der Parametrierung, z. B. mit SIMOCODE ES.
Funktionsbausteine innerhalb der Grundgeräte können analoge
Buchsen haben. Diese werden softwaremäßig analogen Steckern
zugeordnet. Sie sind relevant bei der Parametrierung, z. B. mit
SIMOCODE ES.
Beispiel: 2-Byte-Wort, max. Strom I_max.
Schraubklemmen befinden sich außerhalb, z. B. Funktionsbaustein
"GG - Ausgang". Dort werden z. B. Schütze angeschlossen.
Von SIMOCODE pro zum IO Controller, z. B. Funktionsbaustein
"Zyklische Meldedaten".
Interne binäre Signale (binäre Buchsen), die keinem Funktionsbaustein
zugeordnet sind (Störung, Status, sonstige), z. B. "Status - Device o.k."
(im Grafikeditor)
Interne analoge Signale (analoge Buchsen), die keinem
Funktionsbaustein zugeordnet sind, z. B. Phasenunsymmetrie (im
Grafikeditor)
