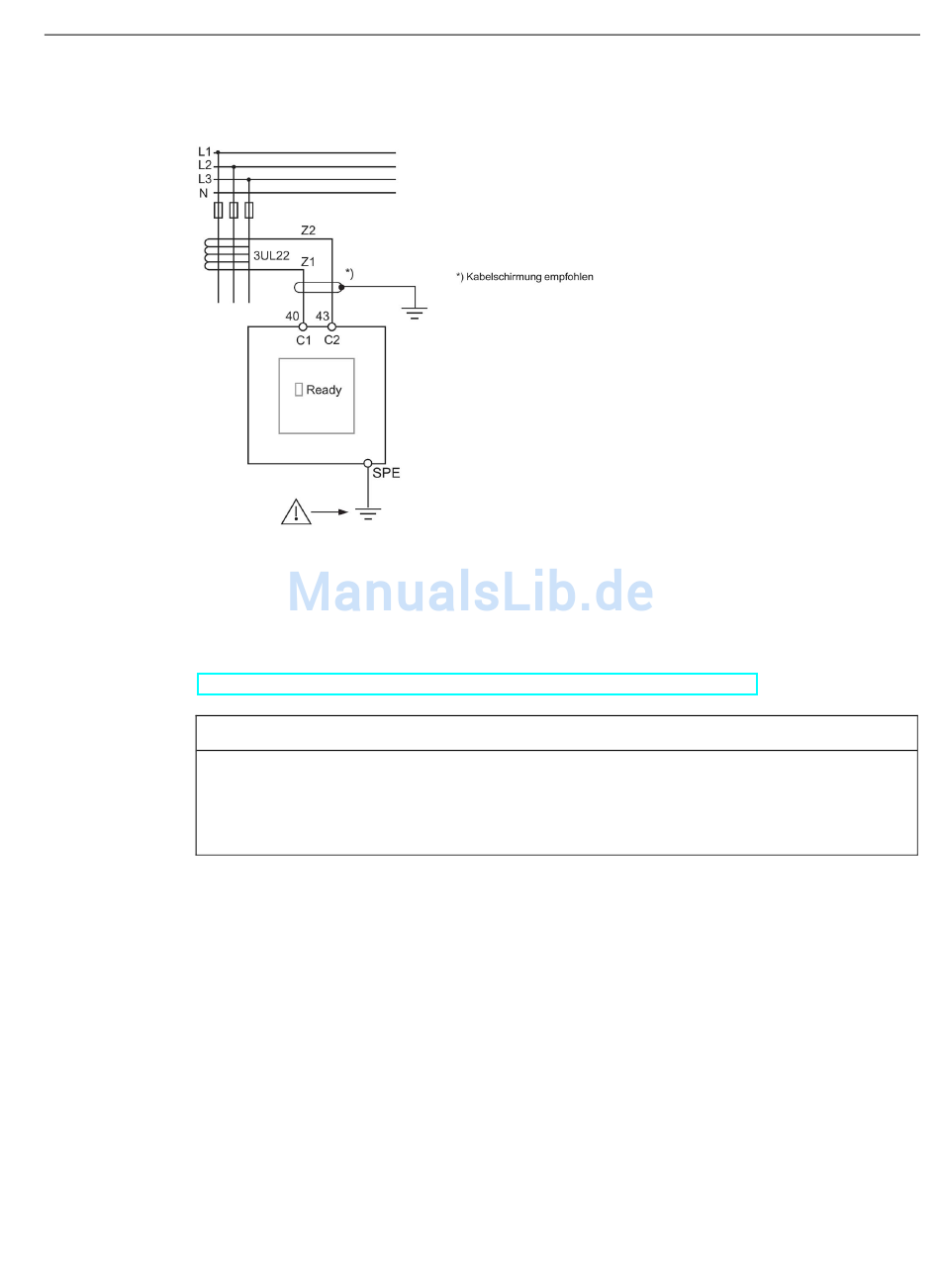

Anschlussbeispiel Erdschlussmodul
Bild 13-13
Das Ausgangssignal der Wandler 3UL22/3UL23 wird mit den Klemmen C1 und C2 des
entsprechenden Erdschlussmoduls verbunden.
Hinweise zur Installation des Differenzstromwandlers 3UL23: Siehe Gerätehandbuch
"Überwachungsrelais 3UG4/3RR2
(http://support.automation.siemens.com/WW/view/de/50426183/133300), Kapitel 14.2.5.
ACHTUNG
Verlegung der Verbindungsleitungen / Verwendung geschirmter Leitungen
Verlegen Sie zur Vermeidung von Störeinkopplungen, die zu möglichen Fehlauslösungen
führen können, diese Verbindungsleitungen möglichst parallel bzw. verdrillt oder
verwenden Sie geschirmte Leitungen.
