Umschaltpause
Die Umschaltzeit von Stern auf Dreieck kann um die Umschaltpause verlängert werden.
Grund: Bei Motoren mit hohem Verhältnis von Anlaufstrom zu Bemessungsstrom kann bei
zu kurzer Umschaltpause ggf. die Netzspannung plus Motor-EMK zu sehr hohem Dreieck-
Anlaufstrom führen. Durch eine längere Pause baut sich die Motor-EMK ab.
Schema
Bild 5-16
Einstellungen
Ausführliche Erklärungen zu den Einstellungen finden Sie im Kapitel Allgemeine
Einstellungen und Definitionen (Seite 189).
Tabelle 5- 11 Einstellungen Stern-Dreieckstarter
Stern-Dreieckstarter
Aus
Ein >
RM Ein
SIMOCODE pro PROFINET
Systemhandbuch, 01/2015, NEB631672701000/RS-AB/002

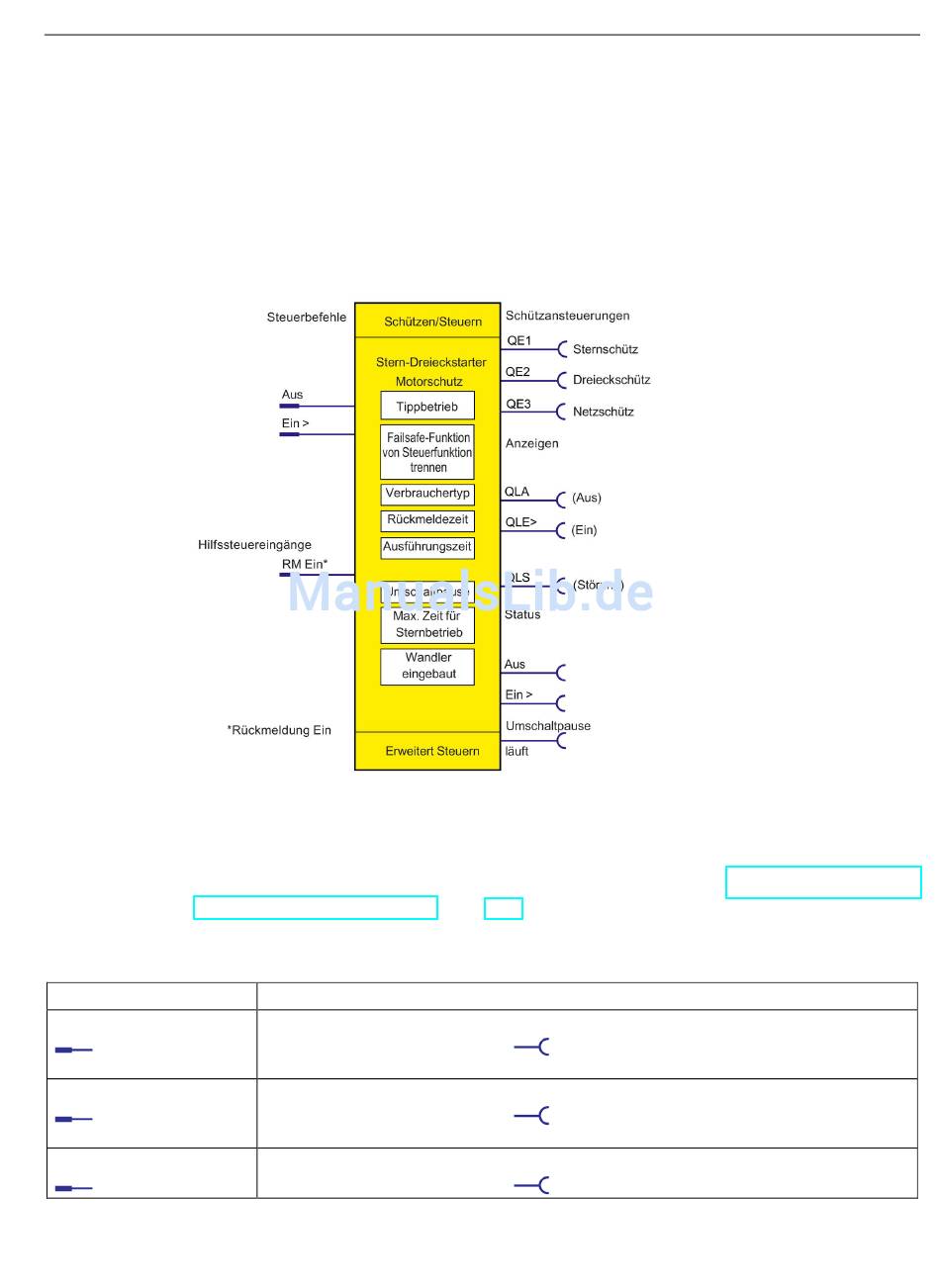

Schema Steuerfunktion "Stern-Dreieckstarter", Funktionsbaustein "Schützen / Steuern"
Beschreibung
Steuerbefehl Aus
Verknüpfung mit beliebiger Buchse
Steuerbefehl - Aus"
Steuerbefehl Ein
Verknüpfung mit beliebiger Buchse
Steuerbefehl - Ein >"
Hilfssteuereingang "Rückmeldung Ein"
Verknüpfung mit beliebiger Buchse
, üblicherweise mit Buchse "Freigegebener
, üblicherweise mit Buchse "Freigegebener
, üblicherweise mit Buchse "Status - Strom fließt"
Motorsteuerung
