Schema prinzipieller struktureller Aufbau

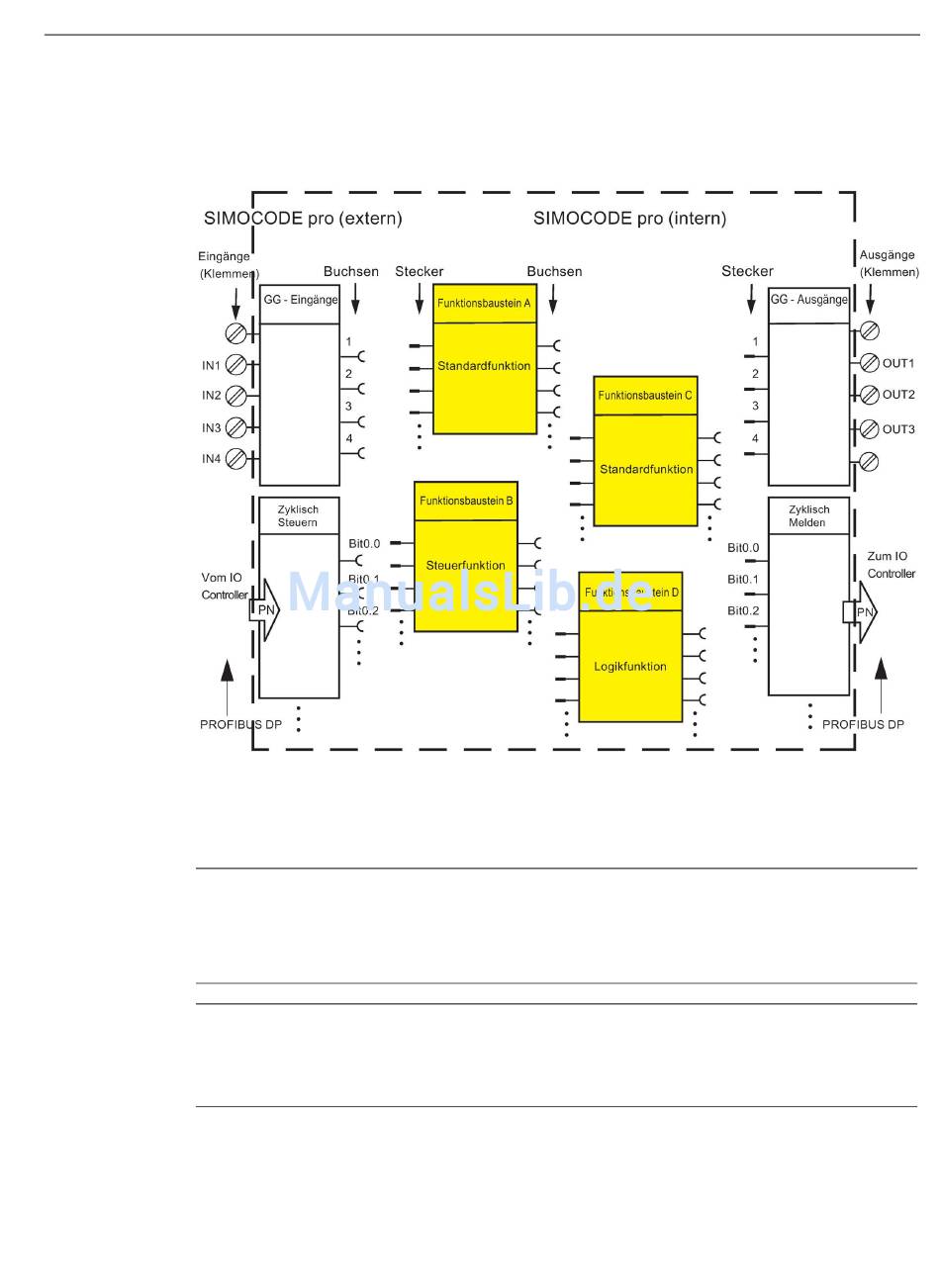

Folgendes Funktionsschaltbild zeigt den prinzipiellen Aufbau von SIMOCODE pro mit seinen
externen Ein- und Ausgängen und den intern hinterlegten Funktionsbausteinen:
Bild 2-38
Stecker mit Buchsen verbinden
Hinweis
Stecker und Buchsen der Funktionsbausteine sind werkseitig nicht mit den binären
Eingängen und den Relaisausgängen des Grundgeräts verbunden. Die innere Verdrahtung
(Verbindung der Stecker und Buchsen) wird entsprechend der gewählten Applikation
festgelegt.
Hinweis
Sofern bereits externe Verdrahtungen vorgenommen wurden, SIMOCODE pro aber noch
nicht parametriert wurde:
Wenn Sie jetzt eine Taste drücken, werden die Schütze nicht angesteuert!
1) Wenn Sie eine voreingestellte Applikation, z. B. Wendestarter, in SIMOCODE ES gewählt
und in das Schaltgerät geladen haben, sind alle Verknüpfungen und Verriegelungen für den
Wendestarter im Grundgerät hergestellt.
