8.2 Grundgerät-Eingänge
Beschreibung
SIMOCODE pro besitzt einen Funktionsbaustein "GG-Eingänge" mit vier binären,
gewurzelten Eingängen. Auf die Eingänge können Sie z. B. die Taster für eine Vor-Ort-
Steuerstelle verdrahten. Diese Signale können durch interne Verschaltung der Buchsen des
Funktionsbausteins "GG-Eingänge" in SIMOCODE pro weiterverarbeitet werden.
Der Funktionsbaustein "GG-Eingänge" besteht aus:
● Eingangsklemmen
Eingang 1" bis "GG-Eingang 4"
● Buchsen im SIMOCODE pro, die mit beliebigen Steckern verknüpft werden können, z. B.
auf den Funktionsbaustein "Steuerstellen"
● Buchse für Taste "TEST / RESET": Die Funktion der Taste "TEST / RESET" ist generell
vom Betriebszustand des Geräts abhängig:
– Reset-Funktion für die Quittierung anliegender Störungen
– Test-Funktion für die Durchführung von Gerätetests.
Darüber hinaus können der Taste "TEST / RESET" auch andere Funktionen zugewiesen
werden (z. B. Bedienung des Speichermoduls).
Siehe hierzu auch Kapitel Test/Reset (Seite 319).
Insgesamt steht je1 Funktionsbaustein "GG-Eingänge" zur Verfügung.
Schema

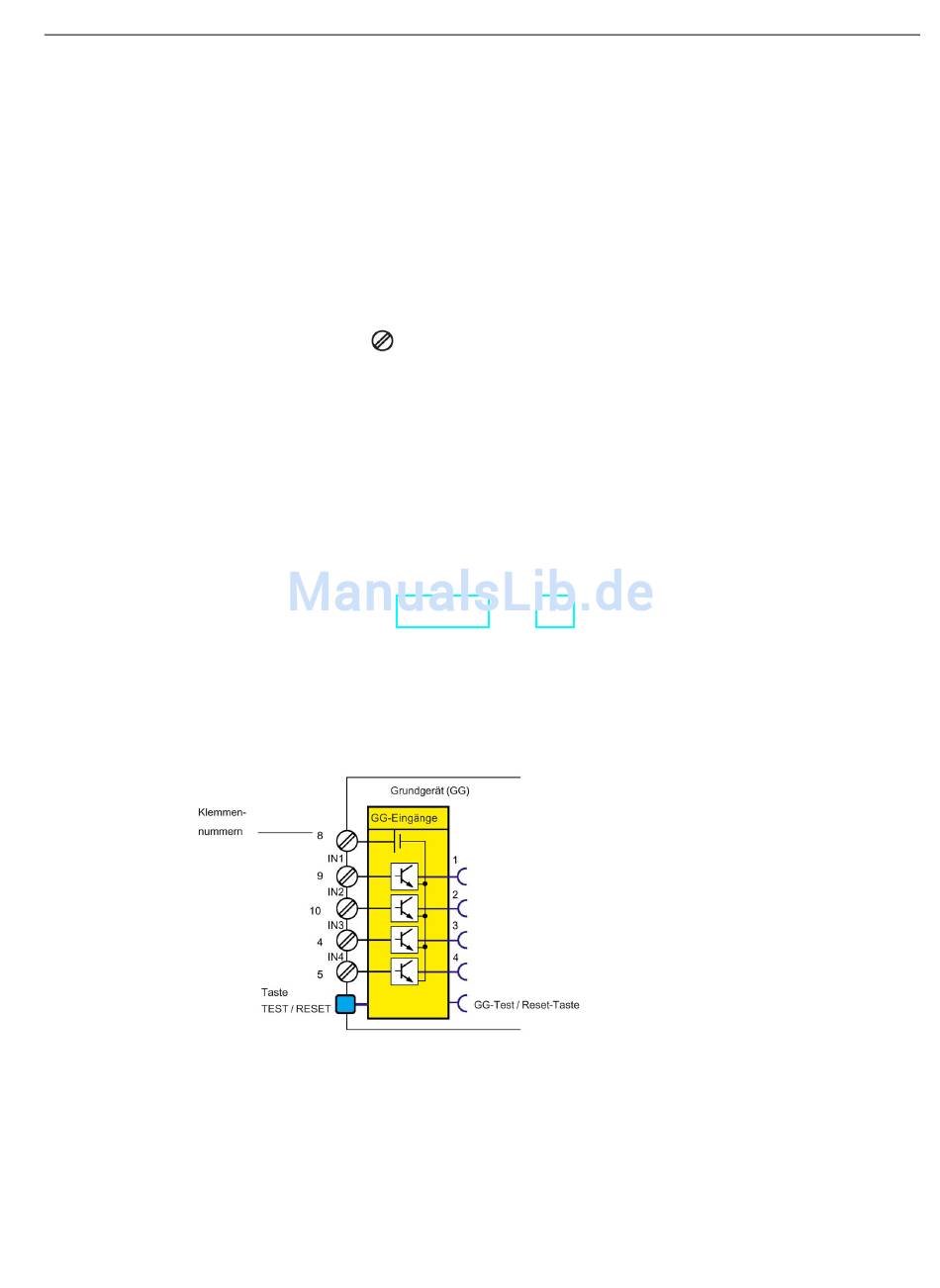

Das folgende Schema zeigt den Funktionsbaustein "GG-Eingänge":
Bild 8-2
SIMOCODE pro PROFINET
Systemhandbuch, 01/2015, NEB631672701000/RS-AB/002
, außen am Grundgerät, korrespondierend zu den Buchsen "GG-
Schema Funktionsbaustein "GG-Eingänge"
Eingänge
