Systembeschreibung
2.13 Beschreibung der Systemkomponenten

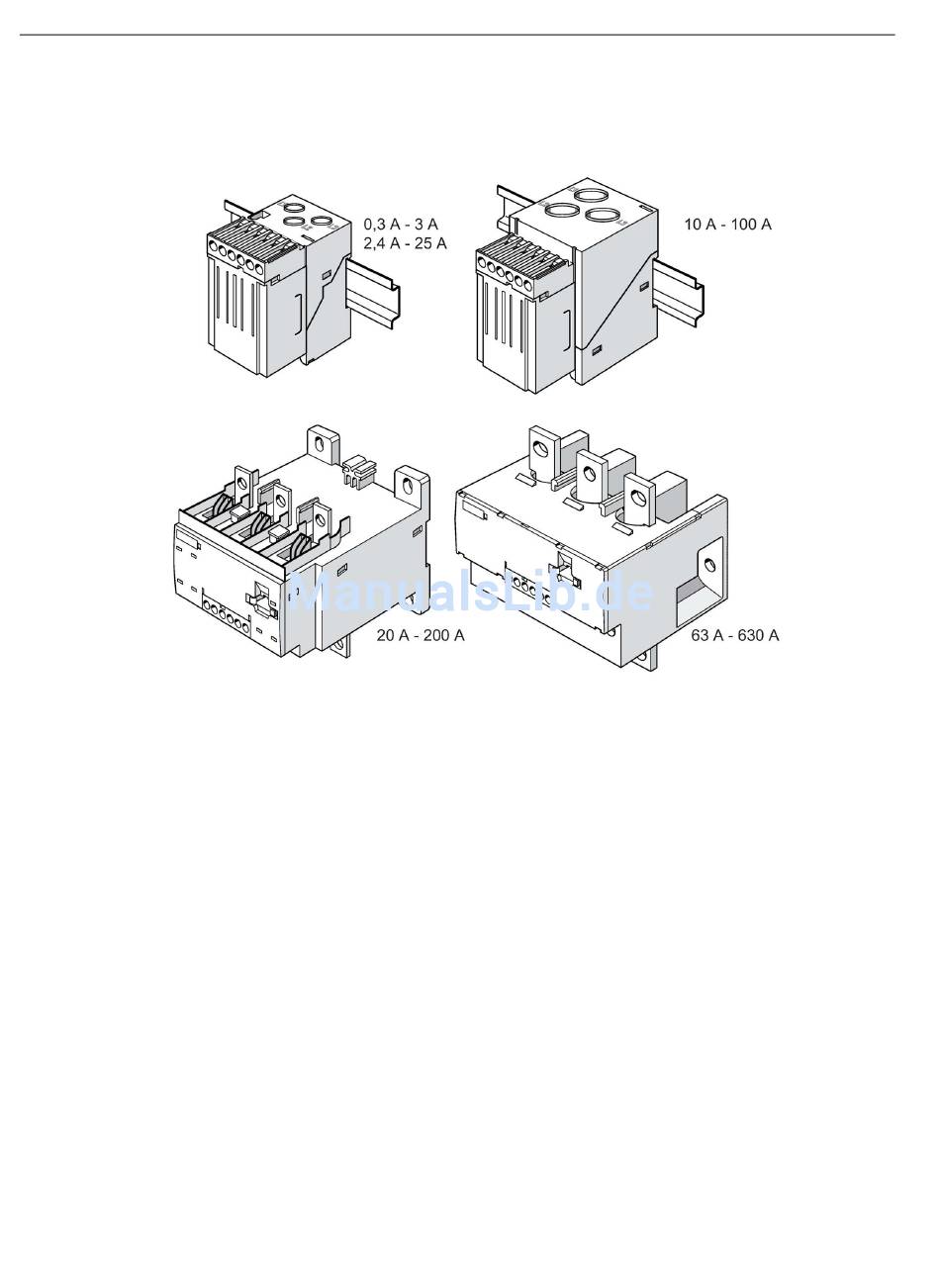

Das folgende Bild zeigt die verschiedenen Strom-/Spannungserfassungsmodule:
Bild 2-33
Das Strom- / Spannungserfassungsmodul wird über ein Verbindungskabel mit dem
Grundgerät verbunden und durch dieses elektrisch versorgt. Strom- / Spannungser-
fassungsmodule bis 100 A sind für Hutschienenmontage geeignet oder können durch
zusätzliche Einstecklaschen direkt auf der Montageplatte befestigt werden. Die Strom- /
Spannungserfassungsmodule bis 200 A können ebenfalls auf der Hutschiene montiert oder
wahlweise mit den im Gehäuse integrierten Schraubbefestigungen direkt auf der
Montageplatte befestigt werden. Für das Strom- / Spannungserfassungsmodul bis 630 A ist
ausschließlich die Montage über die integrierten Schraubbefestigungen möglich.
Grundgeräte können nur separat neben den Strom- / Spannungserfassungsmodulen
montiert werden.
Zur Berechnung bzw. Überwachung leistungsbezogener Messgrößen besitzen Strom- /
Spannungserfassungsmodule zusätzliche abnehmbare Klemmen, denen die Spannungen
aller drei Phasen des Hauptstromkreises zugeführt werden. Unter Verwendung eines
zusätzlichen 3-adrigen Kabels kann der Hauptstromkreis beispielsweise direkt von den
Schienenanschlüssen des Strom- / Spannungserfassungsmoduls mit den
Anschlussklemmen der Spannungserfassung verbunden werden.
