Verwendung eines Entkoppelmoduls
In Verbindung mit der Spannungserfassung kann die Verwendung eines Entkoppelmoduls
erforderlich sein. Siehe hierzu Kapitel Entkoppelmodul (DCM) für Strom- /
Spannungserfassungmodule (Seite 103), Gerätereihe SIMOCODE pro V PN.
2.13.24 Entkoppelmodul (DCM) für Strom- / Spannungserfassungmodule
Bei Verwendung der Spannungs- und Leistungserfassung von SIMOCODE pro in
ungeerdeten Netzen muss jedem Strom- / Spannungserfassungsmodul an der
Systemschnittstelle ein Entkoppelmodul vorgeschaltet werden. Kommt die Spannungs- und
Leistungserfassung von SIMOCODE pro in Netzen mit zusätzlicher Isolationsmessung oder
Isolationsüberwachung zum Einsatz, muss jedem Strom- / Spannungserfassungsmodul
ebenfalls ein Entkoppelmodul vorgeschaltet werden. Bei der Verwendung reiner
Stromerfassungsmodule 3UF710 in diesen Netzen müssen in keinem Fall zusätzliche
Entkoppelmodule eingesetzt werden.

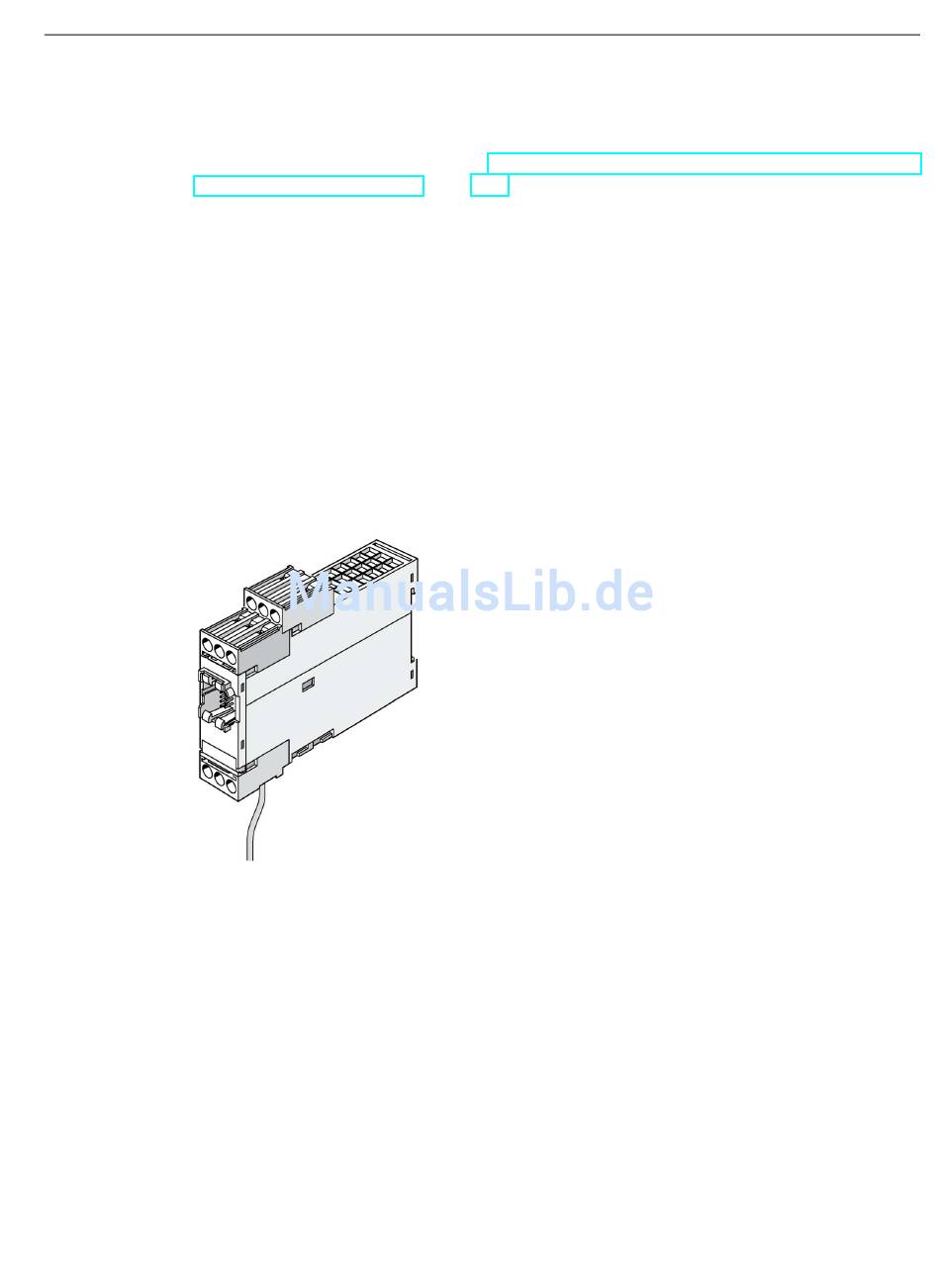

1 Entkoppelmodul zum Vorschalten vor ein Strom- / Spannungserfassungsmodul an der
Systemschnittstelle
Bild 2-34
SIMOCODE pro PROFINET
Systemhandbuch, 01/2015, NEB631672701000/RS-AB/002
Entkoppelmodul, Gerätereihe SIMOCODE pro V PN
