Siemens SIMOCODE pro Handbuch Seite 207

Schema
Bild 5-17
Einstellungen
Ausführliche Erklärungen zu den Einstellungen finden Sie im Kapitel Allgemeine
Einstellungen und Definitionen (Seite 189).
Tabelle 5- 12 Einstellungen Stern-Dreieckstarter mit Drehrichtungsumkehr
Stern-Dreieckstarter mit
Drehrichtungsumkehr
Aus
Ein >
Ein <
SIMOCODE pro PROFINET
Systemhandbuch, 01/2015, NEB631672701000/RS-AB/002

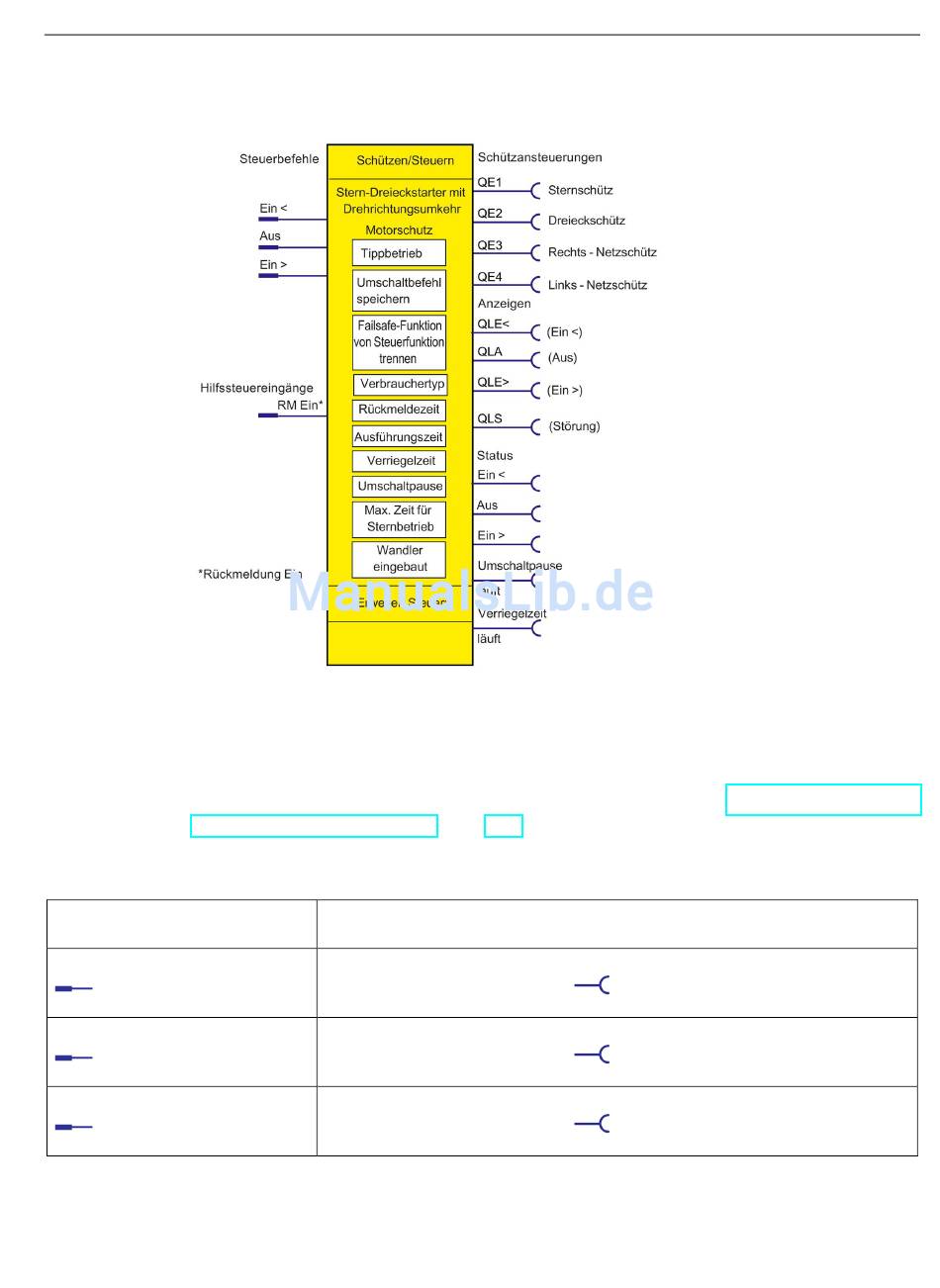

Schema Steuerfunktion "Stern-Dreieckstarter mit Drehrichtungsumkehr",
Funktionsbaustein "Schützen / Steuern"
Beschreibung
Steuerbefehl Aus
Verknüpfung mit beliebiger Buchse
Steuerbefehl - Aus"
Steuerbefehl Ein >
Verknüpfung mit beliebiger Buchse
Steuerbefehl - Ein >"
Steuerbefehl Ein <
Verknüpfung mit beliebiger Buchse
Steuerbefehl - Ein <"
5.2 Steuerfunktionen
, üblicherweise mit Buchse "Freigegebener
, üblicherweise mit Buchse "Freigegebener
, üblicherweise mit Buchse "Freigegebener
Motorsteuerung
