Überwachungsfunktionen
6.1 Überwachung Erdschluss
oder Phasenabschnitt ausfällt, je kürzer die Zeit ist, in welcher der Strom fließt, desto kleiner
ist der resultierende Effektivwert. Um in so einem Fall einen hohen Effektivwert zu erreichen
und zu überwachen, ist ein sehr hoher Spitzenwert des Fehlerstroms notwendig.
Stromwandler gehen bei hohen Strömen in Richtung Sättigung, in welcher ein weiterer
Stromanstieg auf der Primärseite zu keinem äquivalenten Anstieg auf der Sekundärseite
führt. Im Fall extremer Spitzenwerte des Fehlerstroms leidet prinzipbedingt die
Messgenauigkeit. Aufgrund des großen Unterschieds zwischen Spitzenwert und Effektivwert
ist die Überwachung auf kleinere Grenzwerte sinnvoll.
6.1.3 Interne Erdschlussüberwachung
Verhalten
Hier können Sie das Verhalten von SIMOCODE pro bei internem Erdschluss festlegen:
Siehe hierzu auch Abschnitt "Tabellen für Verhalten von SIMOCODE pro" im Kapitel
Wichtige Hinweise (Seite 17).

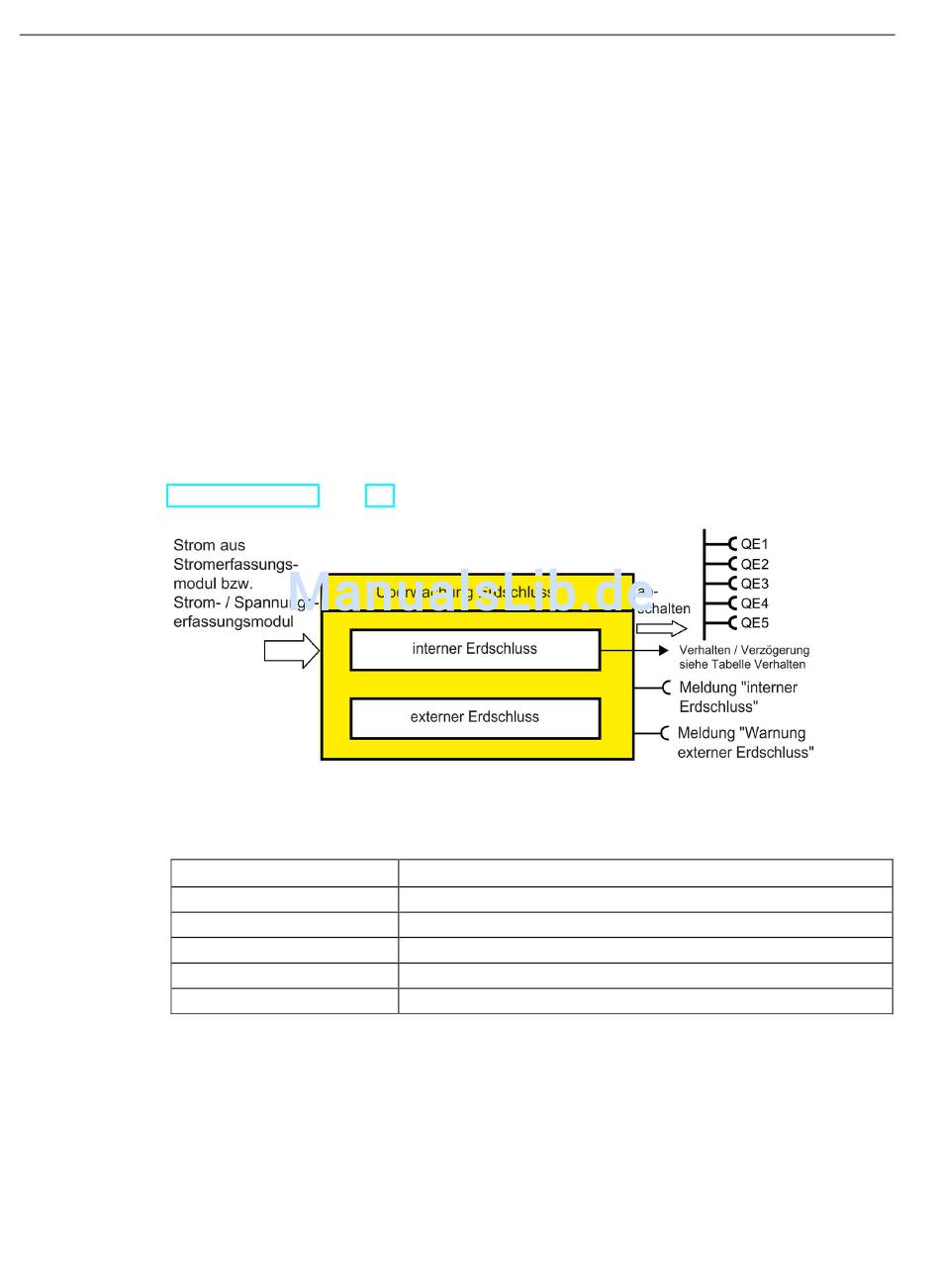

Bild 6-1
Tabelle 6- 1 Verhalten "Interne Erdschlussüberwachung"
Verhalten
Deaktiviert
Melden
Warnen
Abschalten
Verzögerung

Wirksamkeit

Falls nicht deaktiviert, ist diese Funktion immer aktiv, unabhängig davon, ob der Motor läuft
oder steht (Betriebszustand "on").
244
Funktionsbaustein "Überwachung Erdschluss"
interner Erdschluss
X (d)
X
X
X
0 ... 25,5 s (Voreinstellung: 0,5 s)
