Ausgänge
7.5 Analogmodul-Ausgang
Anwendungsbeispiele
1) Ausgabe des aktuellen Motorstroms - über den gesamten Bereich des Motorstroms
Der Motorstrom eines Motors bewegt sich im Bereich 0 bis 8 A.
Der Nennstrom I
Der in SIMOCODE ES parametrierte Einstellstrom I
Darstellung der aktuellen Phasenströme oder des maximalen Stroms (Strom IL_1, IL_2,
IL_3, max. Strom I_max) erfolgt in SIMOCODE pro entsprechend dem gewählten Bereich
prozentual zum parametrierten Einstellstrom I
● 0 A Motorstrom entspricht 0 % von I
● 8 A Motorstrom entspricht 400 % von I
● die kleinste Einheit für den aktuellen Motorstrom in SIMOCODE pro beträgt 1 % (siehe
Messwerte Datensatz 94)

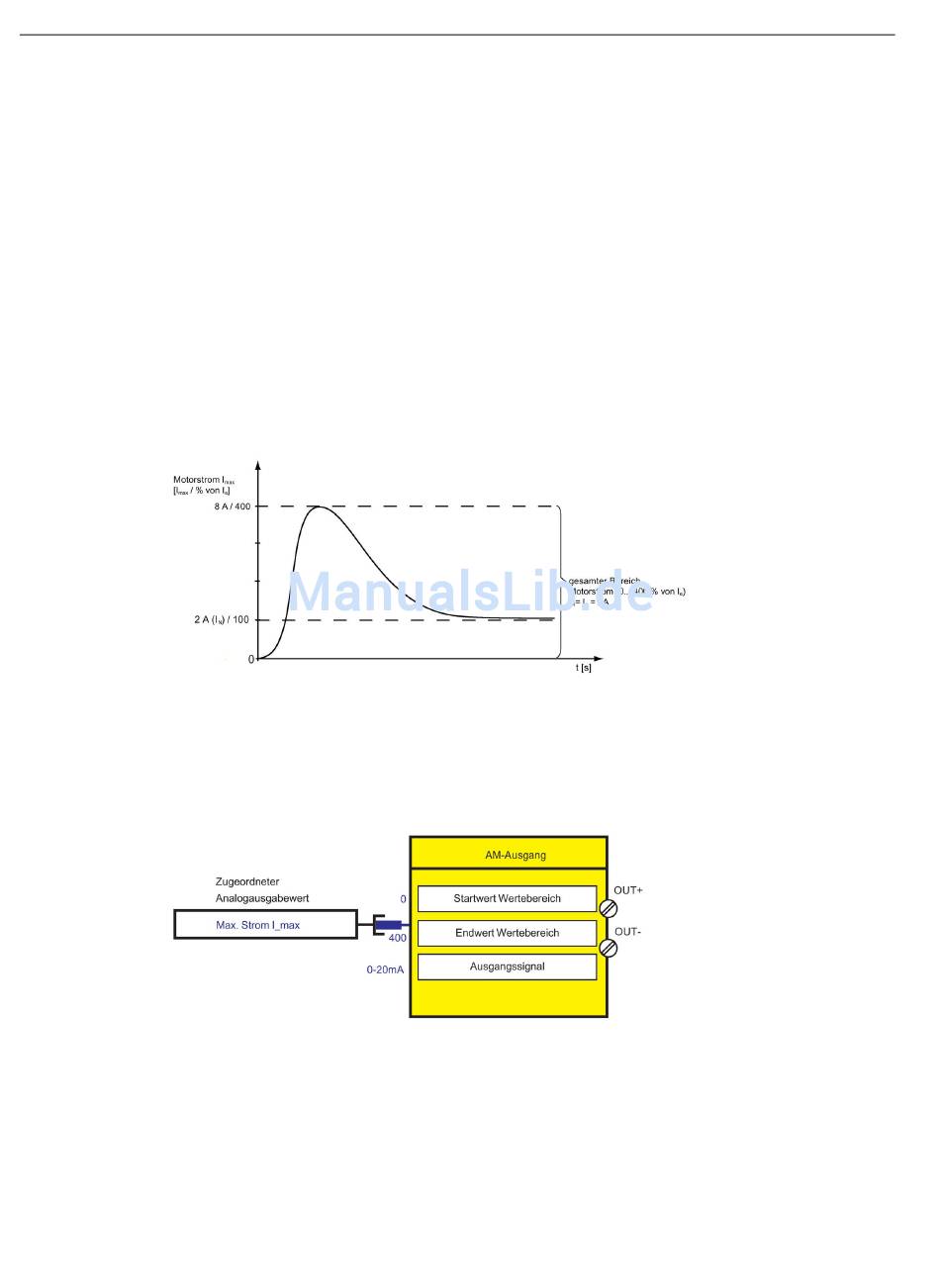

Bild 7-8
Damit beträgt
● der zu wählende "Startwert-Wertebereich": 0
● der zu wählende "Endwert-Wertebereich": 400.
Bild 7-9
Bei parametriertem "Ausgangssignal" = 0 - 20 mA entspricht:
● 0,0 % Motorstrom: 0 mA am Analogmodul-Ausgang
● 400 % Motorstrom: 20 mA am Analogmodul-Ausgang.
286
des Motors bei Nennlast beträgt 2 A.
N
Anwendungsbeispiel: Ausgabe des Motorstroms - gesamter Bereich
Anwendungsbeispiel: Ausgabe des Motorstroms - Ausgangswerte an Funktionsbaustein
entspricht dem Nennstrom I
e
:
e
e
e
Systemhandbuch, 01/2015, NEB631672701000/RS-AB/002
(2 A). Die
N
SIMOCODE pro PROFINET
