Verbindungsüberwachung - Siemens SIMOCODE pro Handbuch

Kommunikation
12.17 Weitere Kommunikationsfunktionen über Ethernet
Verbindungsüberwachung
Bricht die OPC-UA-Verbindung ab, werden alle OPC-UA Steuern-Variablen in
SIMOCODE pro gelöscht. In SIMOCODE pro wird keine Störung ausgelöst.
Soll der Ausfall der OPC-UA-Verbindung von SIMOCODE pro überwacht werden, können
Sie das wie folgt erreichen:
Beispiel:
Sorgen Sie dafür, dass das Bit 0.7 Clientseitig statisch gesetzt wird. Bei Unterbrechung der
Verbindung wird auf diese Weise in der Betriebsart "Fern"
(Betriebsartenumschalter S1=1, S2=1) die Störung "SPS/PLS" aktiviert.

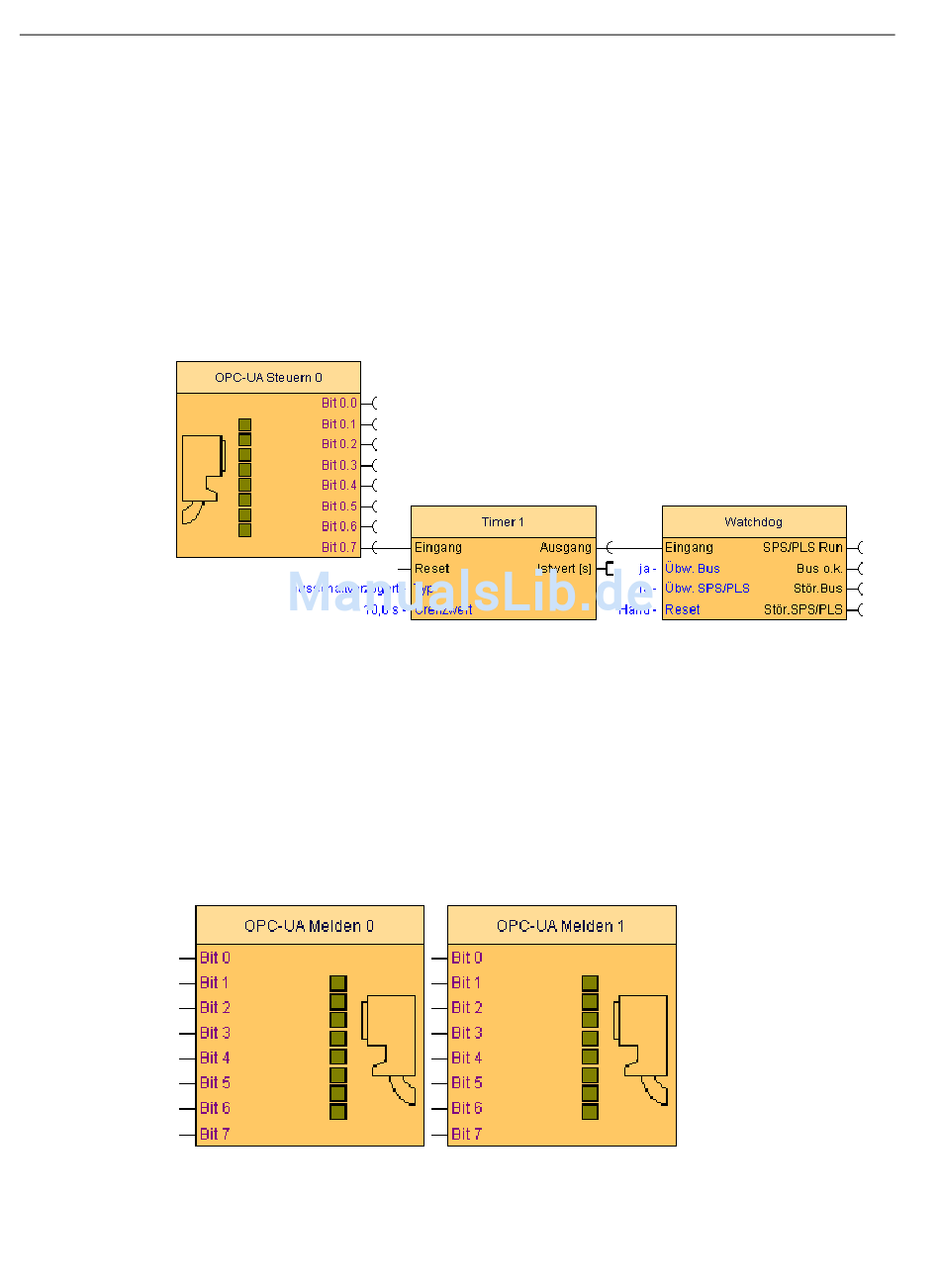

Bild 12-19
OPC-UA Melden
Die Festlegung, welche Bit-Informationen über OPC-UA Melden an den Client übertragen
werden sollen, erfolgt ebenfalls durch die Projektierung mit SIMOCODE ES 2007.
OPC UA-Variablen (read):
● Meldedaten Byte 0, Bit 0-7
● Meldedaten Byte 1, Bit 0-7
Daten von SIMOCODE PRO V PN:
Bild 12-20
428
Beispiel Verbindungsüberwachung
Funktionsbausteine OPC-UA Melden 0, 1
Systemhandbuch, 01/2015, NEB631672701000/RS-AB/002
SIMOCODE pro PROFINET
