2.8 Aufbau mit SIMOCODE pro vereinfachen

Aufbau mit SIMOCODE pro

Für die komplette Steuerung, Überwachung und Signalvorverarbeitung wird nur
SIMOCODE pro verwendet. Damit ergeben sich folgende Vorteile:
● Zusätzliche Überlastrelais, Thermistor-Auswertegeräte, Stromwandler,
Analog/Digitalwandler entfallen
● Die Verdrahtung des Steuerstromkreises (Verriegelung) vereinfacht sich
● Die Schalter Start und Stopp sind direkt auf die Eingänge des Grundgerätes verdrahtet
● Die Schützspule wird über den Ausgang des Grundgerätes angesteuert. Der Hilfskontakt
zur Selbsthaltung entfällt

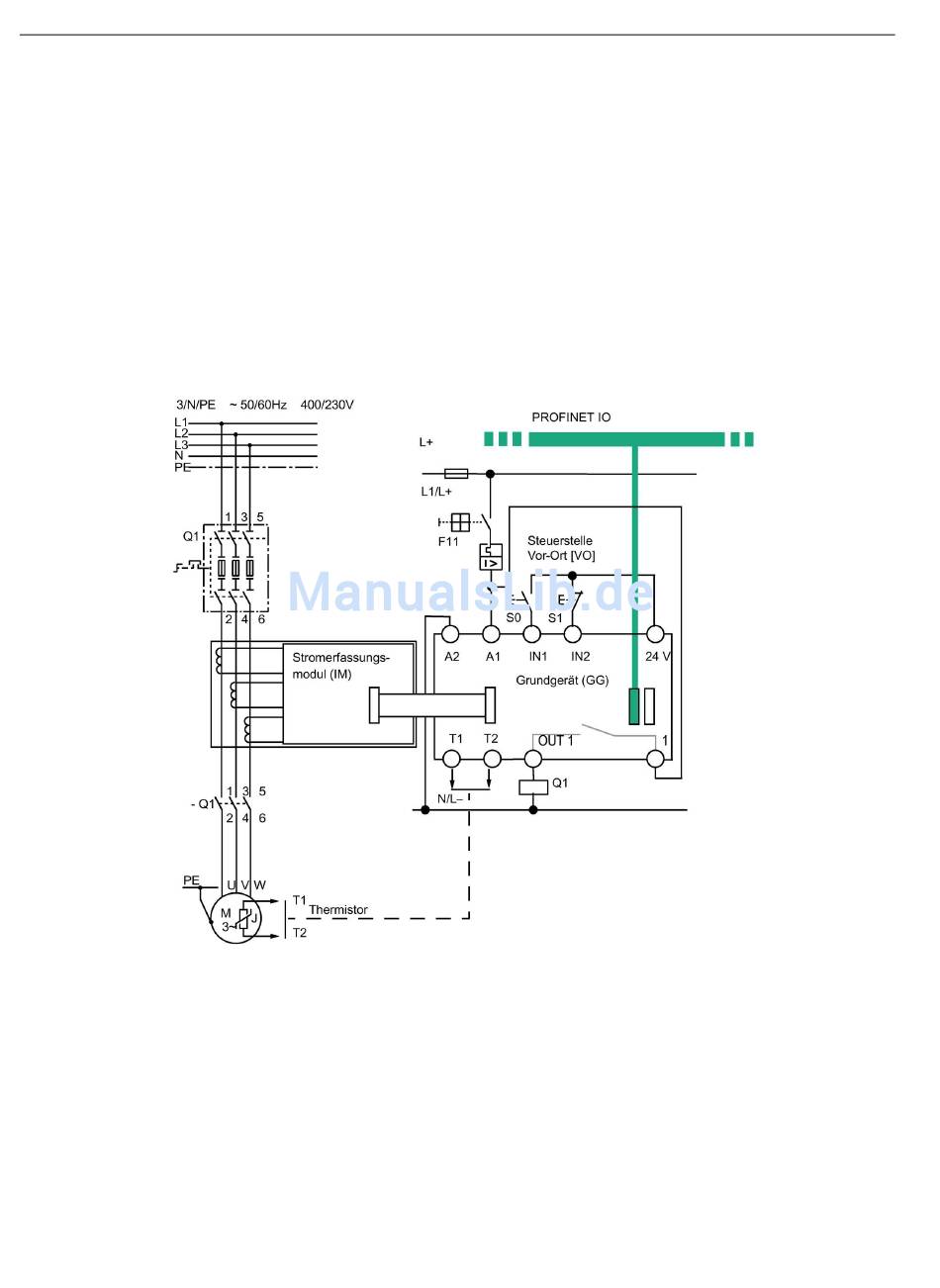

Folgendes Bild zeigt einen Aufbau mit SIMOCODE pro:
Bild 2-4
36
Aufbau eines Verbraucherabzweigs (Direktstarters) mit SIMOCODE pro
Systemhandbuch, 01/2015, NEB631672701000/RS-AB/002
SIMOCODE pro PROFINET
