Montage, Verdrahtung, Schnittstellen
13.3 Verdrahtung

Anschlussbelegung Temperaturmodul

Folgende Tabelle zeigt die Anschlussbelegung der abnehmbaren Klemmen:

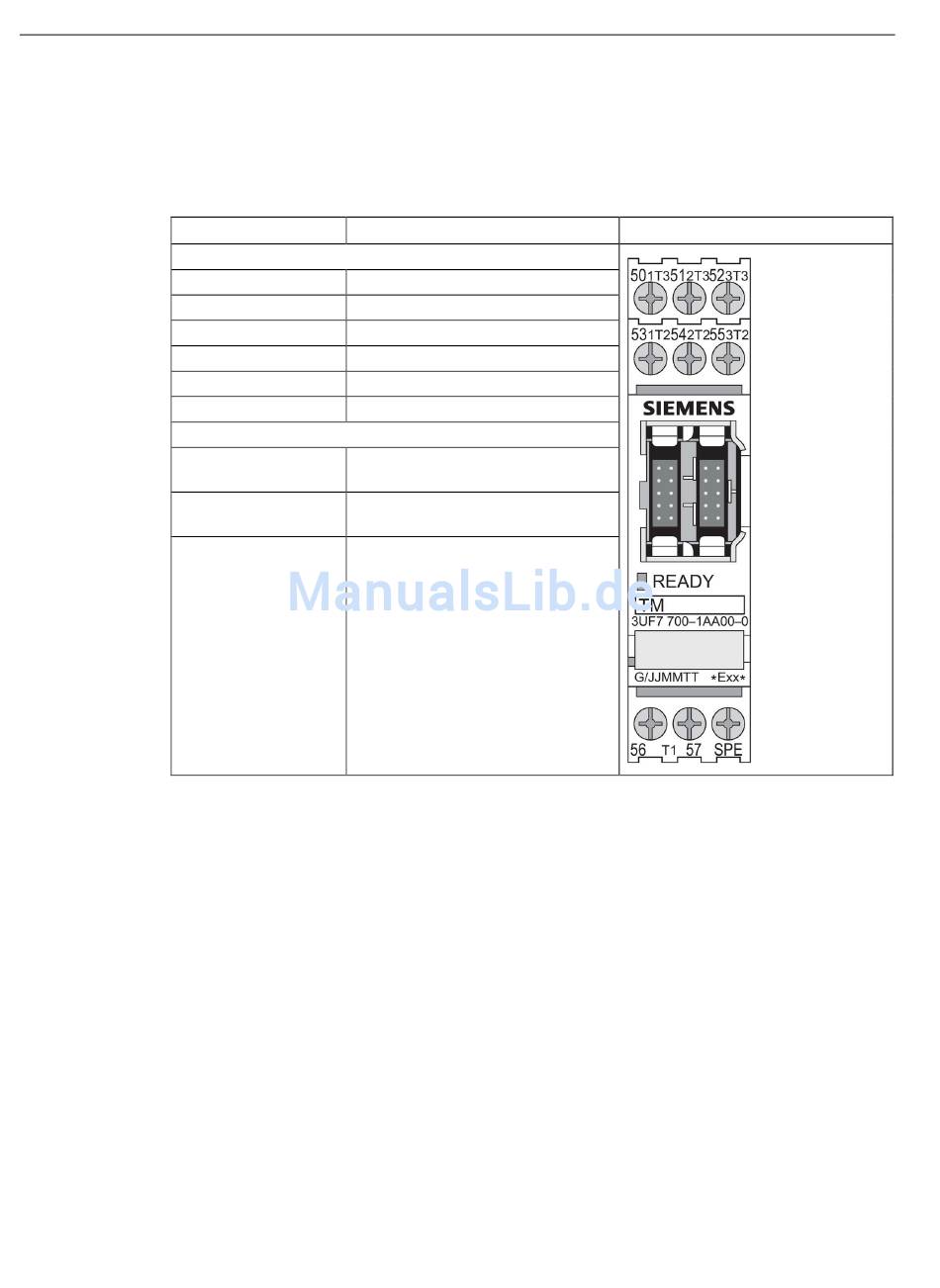

Tabelle 13- 9 Anschlussbelegung der abnehmbaren Klemmen des Temperaturmoduls
Anschluss
Klemmen oben
Klemmen unten
Sie können bis zu drei 2-Leiter- oder drei 3-Leiter-Temperatursensoren anschließen.
● 2-Leiter-Temperatursensoren: Brücken Sie die T2-Klemmen mit den T3-Klemmen.
● 3-Leiter-Temperatursensoren: Belegen Sie bei Verwendung von drei Sensoren Klemme
56 bzw. 57 doppelt.
454
Belegung
50 Eingang T3, Temperatursensor 1
51 Eingang T3, Temperatursensor 2
52 Eingang T3, Temperatursensor 3
53 Eingang T2, Temperatursensor 1
54 Eingang T2, Temperatursensor 2
55 Eingang T2, Temperatursensor 3
56 Eingang T1,
Temperatursensor 1 ... 3
57 Eingang T1,
Temperatursensor 1 ... 3
SPE Anlagenschirm
