Montage, Verdrahtung, Schnittstellen
13.3 Verdrahtung
Die folgende Tabelle zeigt die unterschiedlichen Stromerfassungsmodule:

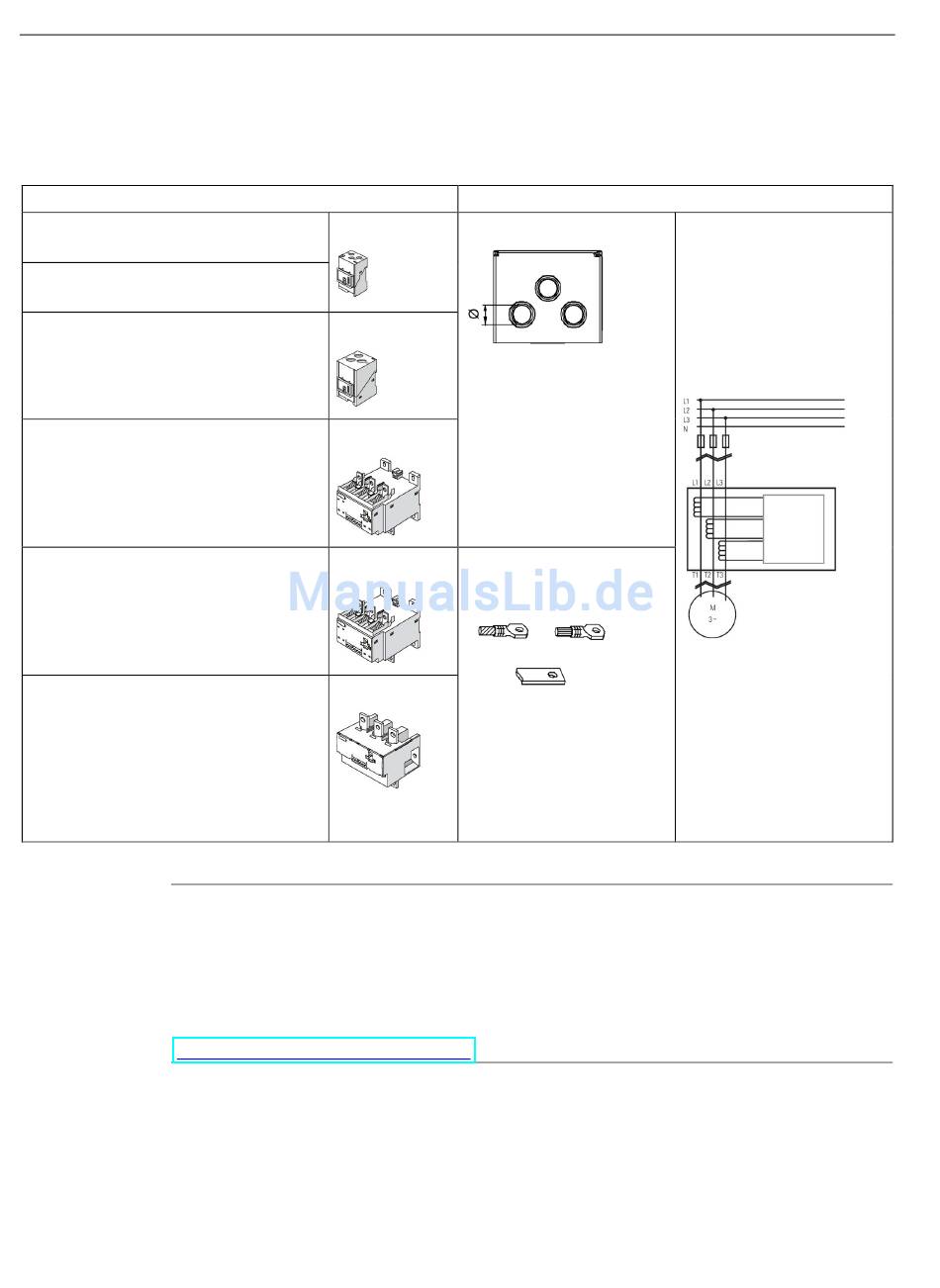

Tabelle 13- 14 Stromerfassungsmodule
Stromerfassungsmodul
3UF7100-1AA00-0, 0,3 - 3 A
Ø Durchstecköffnungen: 7,5 mm
3UF7101-1AA00-0, 2,4 - 25 A
Ø Durchstecköffnungen: 7,5 mm
3UF7102-1AA00-0, 10 - 100 A
Ø Durchstecköffnungen: 14 mm
3UF7103-1AA00-0, 20 - 200 A
Ø Durchstecköffnungen: 25 mm
3UF7103-1BA00-0, 0 - 200 A
Anschlussquerschnitt: 16 - 95 mm²,
AWG 5 ... 3/0
3UF7104-1BA00-0, 63 - 630 A
Anschlussquerschnitt:
50 - 240 mm², AWG 1/0 - 500 kcmil
Hinweis
Achten Sie beim Anschluss bzw. bei der Durchführung der Leitungen der Einzelphasen des
Hauptstromkreises auf die korrekte Zuordnung der Phasen am Stromerfassungsmodul und
auf die korrekte Durchführungsrichtung.
Beachten Sie auch die Hinweise in der Betriebsanleitung. Die Betriebsanleitungen zu
SIMOCODE pro finden Sie auch unter Handbücher/Betriebsanleitungen
(http://www.siemens.de/sirius/manuals)
464
Anschluss Hauptstromkreis
Durchstecktechnik
Schienenanschlusstechnik
Systemhandbuch, 01/2015, NEB631672701000/RS-AB/002
SIMOCODE pro PROFINET
