Ausgänge
7.5 Analogmodul-Ausgang
Bei parametriertem "Ausgangssignal" = 0 - 20 mA entspricht:
● 100 % Motorstrom: 0 mA am Analogmodul-Ausgang
● 400 % Motorstrom: 20 mA am Analogmodul-Ausgang.
Bei parametriertem "Ausgangssignal" = 4 - 20 mA entspricht:
● 100 % Motorstrom: 4 mA am Analogmodul-Ausgang
● 400 % Motorstrom: 20 mA am Analogmodul-Ausgang.
Hinweis
(zu den Beispielen 1 und 2):
In SIMOCODE pro stehen die Phasenströme in % bezogen auf den Einstellstrom I
Verfügung. Bei Verwendung des Analogmodul-Ausgangs zur Anzeige des aktuellen
Motorstroms auf einem angeschlossenen Zeigerinstrument wird immer der aktuelle
Motorstrom in % vom Einstellstrom dargestellt. Handelt es sich bei der gewählten
Steuerfunktion um einen Motor mit nur einer Drehzahl, kann die Anzeige auf dem
Zeigerinstrument sowohl prozentual (% von I
Bei Motoren / Steuerfunktionen mit zwei Drehzahlen und somit zwei Einstellströmen (z. B.
Polumschalter oder Dahlander) erfolgt die Darstellung des Motorstroms auf einem
Zeigerinstrument ausschließlich prozentual bezogen auf den aktuellen Einstellstrom I
I 2, abhängig davon, welche der beiden Drehzahlen (langsam oder schnell) gerade vorliegt.
e
3) Ausgabe eines beliebigen analogen Werts vom Automatisierungssystem über PROFINET
Je nach benutztem Basistyp können über PROFINET zwei Worte (2 mal 2 Bytes) vom
Automatisierungssystem an SIMOCODE pro übermittelt werden. Durch die direkte
Verknüpfung dieses zyklischen Steuerworts mit dem Analogmodul-Ausgang kann ein
beliebiger Wert als 0/4 ... 20 mA-Signal ausgegeben werden. Liegt der übermittelte Wert im
S7-Format (0 ... 27648) vor, ist dies bei der Parametrierung zu berücksichtigen:

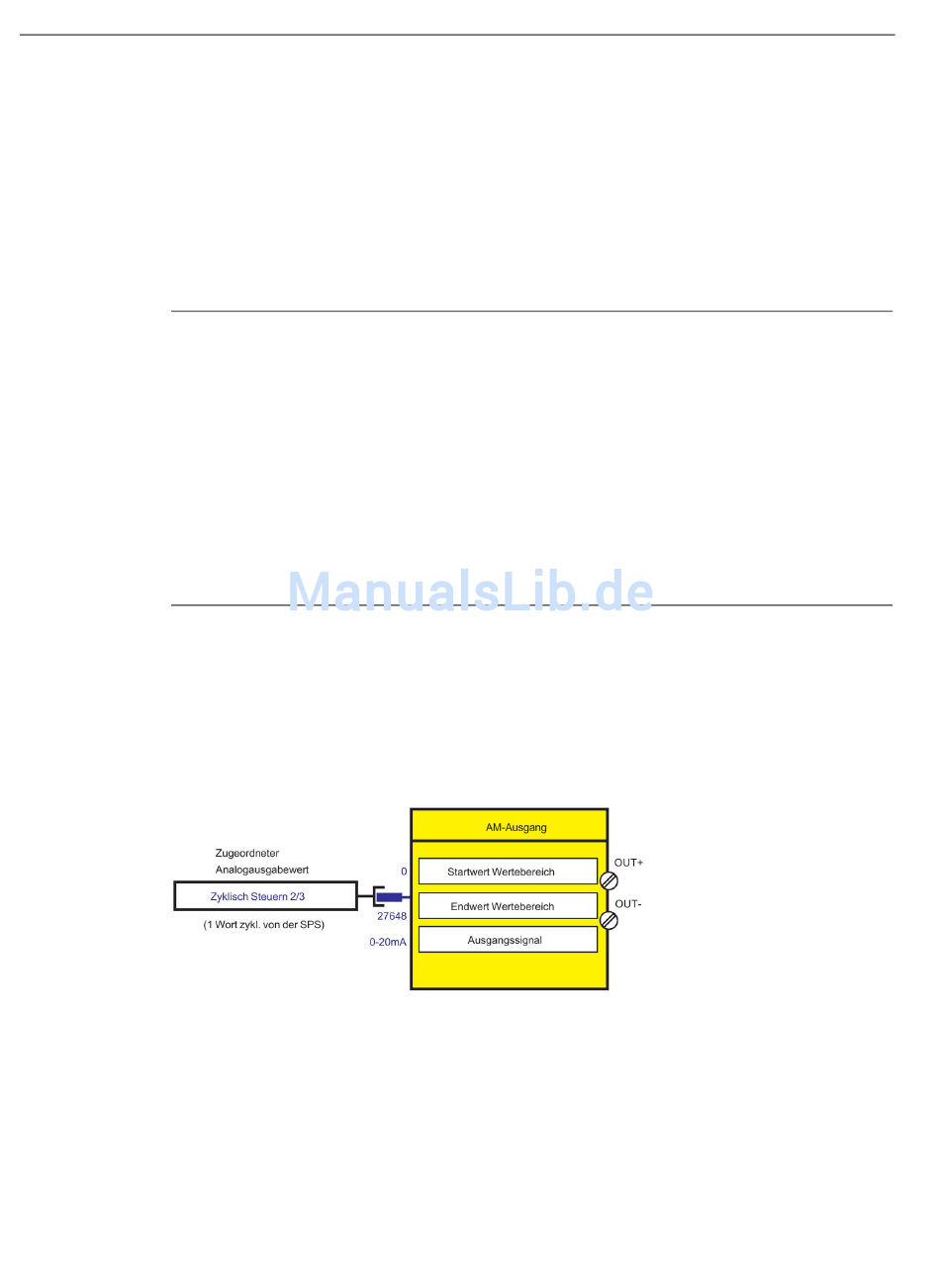

Bild 7-12
Damit beträgt
● der zu wählende "Startwert-Wertebereich": 0
● der zu wählende "Endwert-Wertebereich": 27648.
288
Ausgabe eines analogen Werts vom Automatisierungssystem
) als auch absolut (z. B. in A) erfolgen.
e
Systemhandbuch, 01/2015, NEB631672701000/RS-AB/002
zur
e
1 oder
e
SIMOCODE pro PROFINET
