Kurzanleitung zur Projektierung eines Wendestarters
3.3 Parametrierung

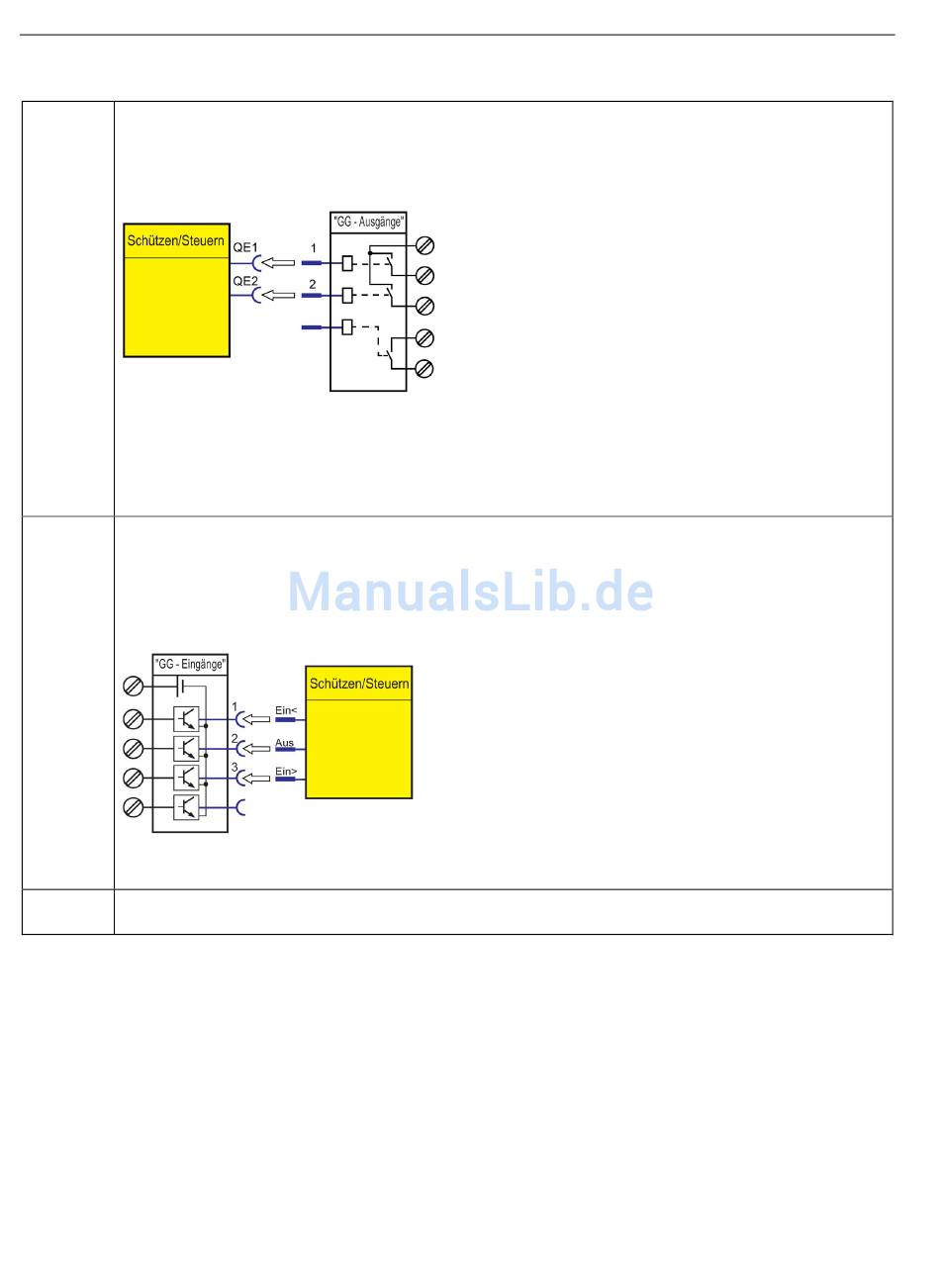

6 Öffnen Sie den Dialog Weitere Funktionsbausteine → Ausgänge → Grundgerät und überprüfen Sie folgende
Einstellungen:
GG - Ausgang 1 → Schützansteuerung QE1
•
GG - Ausgang 2 → Schützansteuerung QE2
•
Die Relaisausgänge sind mit den Schützansteuerungen verbunden.
Hinweis
Durch die Wahl einer voreingestellten Applikation (Schritt 2) kann es bei der Zuordnung der GG-Ausgänge zu
den Schützansteuerungen an dieser Stelle zu anderen Voreinstellungen kommen.
7 Öffnen Sie den Dialog Geräteparameter → Motorsteuerung → Steuerstellen und überprüfen Sie folgende
Einstellungen:
Vor-Ort [VO] Ein<: GG - Eingang 1
•
Vor-Ort [VO] Aus: GG - Eingang 2
•
Vor-Ort [VO] Ein>: GG - Eingang 3
•
Damit ist die Steuerstelle "Vor-Ort" mit den binären Eingängen des Grundgerätes verbunden.
Überprüfen Sie, ob die Freigaben für "Ein" und "Aus" für die Betriebsart "Lokal2" gesetzt sind.
8 Die Parametrierung ist beendet. Speichern Sie die Parameterdatei auf Ihrem PC / PG mit
Schaltgerät → Speichern.
