Bild 5-11
Störungen
Die Schützansteuerungen werden abgesteuert.
Zusätzlich liegen an:
● ein Blinksignal an der Lampenansteuerung QLS
● ein Blinkzeichen an der LED "GEN. FAULT"
● die Meldung "Status - Sammelstörung"
● das entsprechende Meldebit des Fehlers.
5.2.3 Steuerfunktion "Überlastrelais"
Beschreibung
Mit dieser Steuerfunktion verhält sich SIMOCODE pro wie ein elektronisches Überlastrelais.
Es können keine Steuerbefehle (z. B. Ein, Aus) an den Verbraucher erteilt werden. Die
Steuerstellen sowie die Eingänge der Steuerfunktion (z. B. Ein >, Aus), sind beim
Überlastrelais ohne Funktion. Beim Anlegen der Steuerspannung schließt SIMOCODE pro
automatisch die Schützansteuerung QE3; diese bleibt so lange aktiv, bis sie durch die
Störmeldung einer Schutz- oder Überwachungseinrichtung abgesteuert wird.
Die Schützansteuerung QE3 muss mit einem beliebigen Relaisausgang verknüpft werden,
der die Schützspule des Motorschützes bei Überlast abschaltet.
SIMOCODE pro PROFINET
Systemhandbuch, 01/2015, NEB631672701000/RS-AB/002

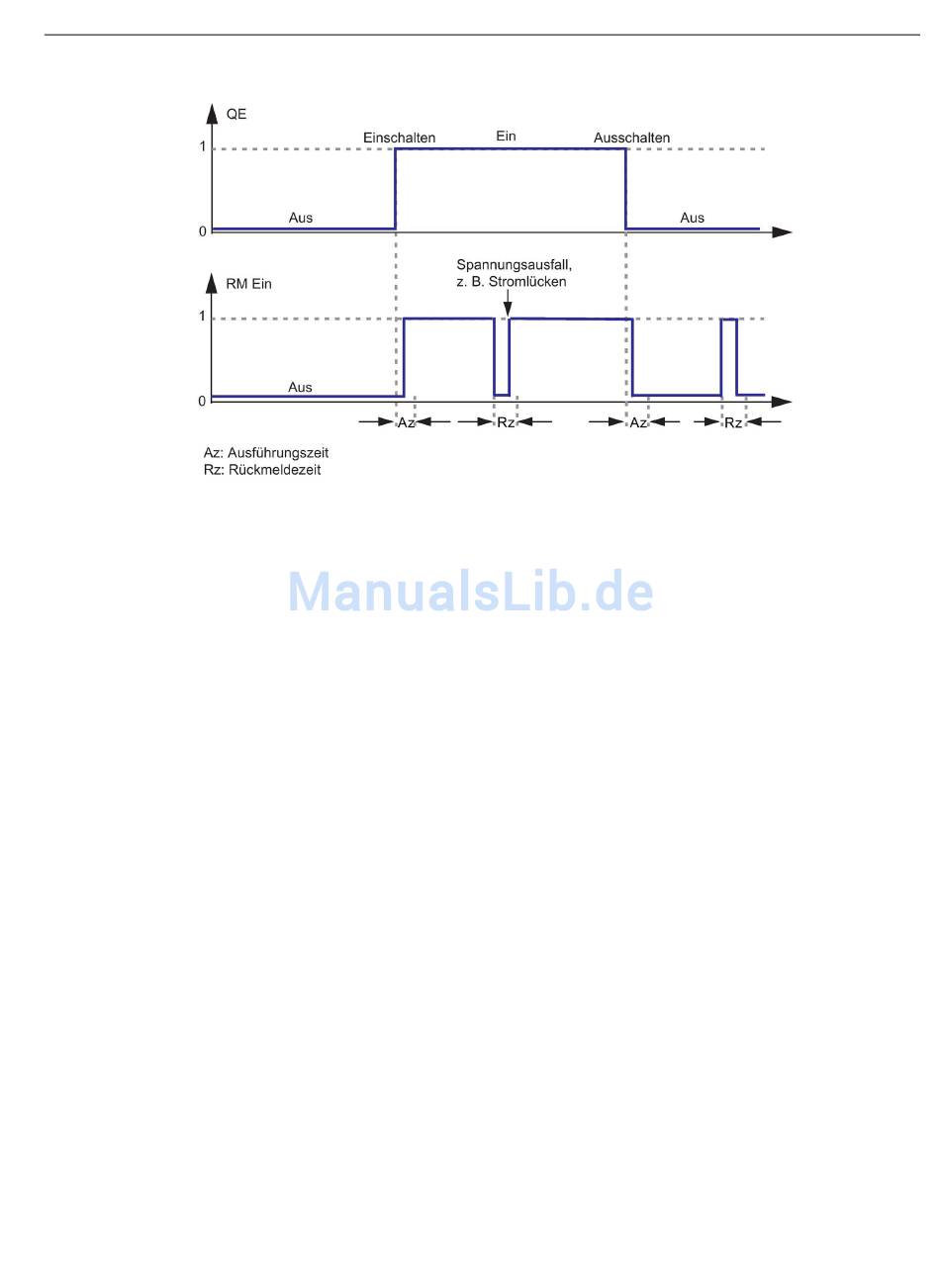

Ausführungszeit (Az) und Rückmeldezeit (Rz) in Abhängigkeit von RM Ein
