5.2 Steuerfunktionen

Schema Steuerfunktion

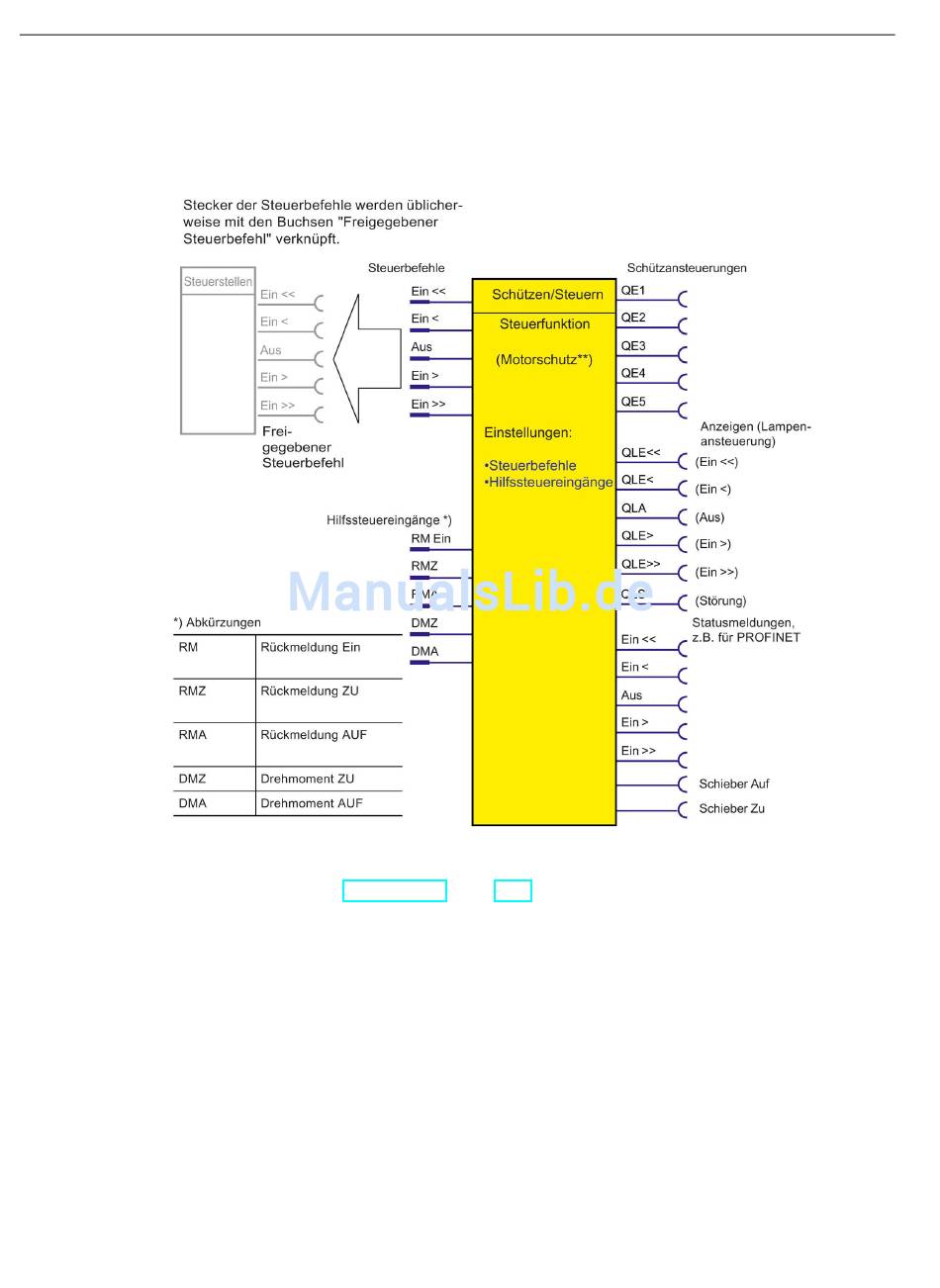

Das folgende Schema zeigt die allgemeine Darstellung der Steuerfunktion
(Funktionsbausteine "Schützen / Steuern"):
Bild 5-8
**) Siehe auch Kapitel Motorschutz (Seite 155).
Schützansteuerungen
Abhängig von den eingehenden Steuerbefehlen und unter Berücksichtigung der
eingestellten Steuerfunktion, inklusive aller zugehörigen Verriegelungen, Rückmeldungen,
der zugehörigen Parameter und des übergeordneten Motorschutzes, erfolgt das Schalten
der Schützansteuerungen QE. Üblicherweise sind die Schützansteuerungen QE direkt mit
den Ausgängen des Grundgeräts oder der Digitalmodule verbunden und schalten über
Relais die dort angeschlossenen Schütze. Die Anzahl der verwendbaren
Schützansteuerungen QE ist direkt von der eingestellten Steuerfunktion abhängig.
