3. Elektrische Installation, Steuerkabel
Vordere Abdeckung unter dem Bedienfeld mit einem
Schraubendreher abbauen.
HINWEIS: Die Klemmen sind abnehmbar. Schließen
Sie zwischen Klemme 12 und 27 (Abb. 10) eine Über-
brückung an.
Befestigen Sie das abgeschirmte Kabel am externen
Start/Stopp der Steuerklemmen 12 und 18.
4. Programmierung
Der Frequenzumrichter wird über das Bedienfeld pro-
grammiert.
Taste QUICK MENU drücken. Das "Quick Menu" er-
scheint auf dem Bildschirm. Parameter werden über
die Pfeiltasten (nach oben und unten) ausgewählt.
Taste CHANGE DATA zum Ändern eines Parameter-
werts drücken. Datenwerte werden mit Hilfe der Pfeil-
tasten (nach oben und unten) geändert. Zum Bewe-
gen des Cursors die Tasten "links" oder "rechts"
drücken. Drücken Sie OK und speichern Sie die Pa-
rametereinstellung.
Stellen Sie die gewünschte Sprache im Parameter 001
ein. Sie haben sechs Möglichkeiten: Englisch,
Deutsch, Französisch, Dänisch, Spanisch und Italie-
nisch.
Motorparameter entsprechend des Motortypschilds
einstellen:
Motorleistung
Motorspannung
Motorfrequenz
Motorstrom
Motornenndrehzahl
5. Motorstart
Taste START zum Starten des Motors drücken. Mo-
tordrehzahl in Parameter 003 einstellen. Prüfen, ob
Drehrichtung der Anzeige auf dem Display entspricht.
Die Drehrichtung kann durch Vertauschen von zwei
Phasen des Motorkabels geändert werden.
Taste STOP zum Stoppen des Motors drücken.
Vollstädige oder reduzierte automatische Motoran-
passung (AMA) in Parameter 107 auswählen. Eine
8
Parameter 102
Parameter 103
Parameter 104
Parameter 105
Parameter 106
®
VLT -Serie 5000

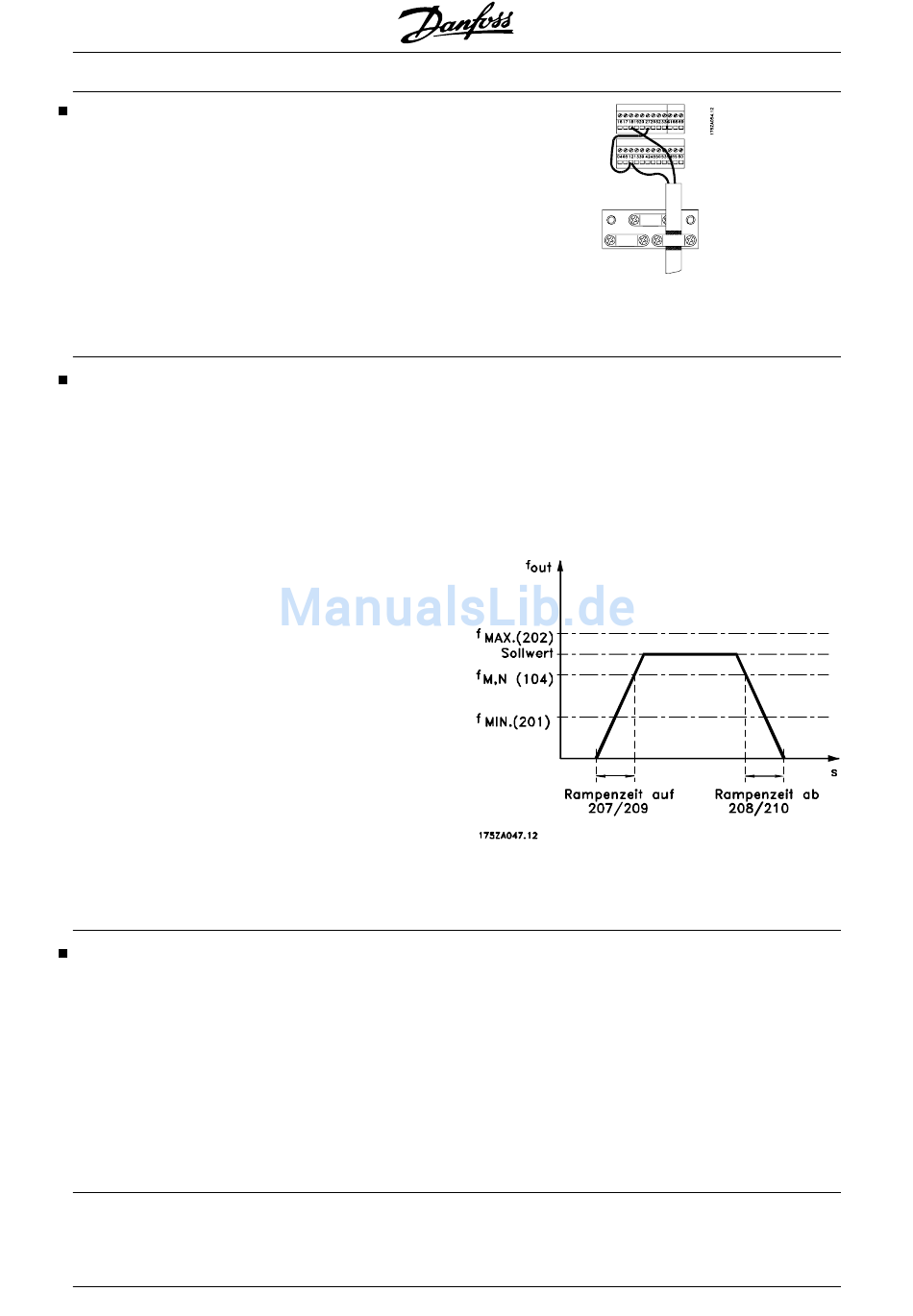

Frequenzintervall und Rampenzeiten einstellen (Abb.
11)
Minimaler Sollwert
Max. Sollwert
Rampe auf
Rampe ab
Betriebsart einstellen, Parameter 002 für Ort-Betrieb.
Abb. 11
weitere Bescheibung der AMA ist in Abschnitt Auto-
matische Motoranpassung, AMA zu finden.
Taste START zum Starten der automatischen Motor-
anpassung (AMA) drücken.
Zum Verlassen des Quick Menu Taste DISPLAY/STA-
TUS drücken.
®
MG.52.A3.03 - VLT ist eine eingetragene Marke von Danfoss
Abb. 10
Parameter 204
Parameter 205
Parameter 207
Parameter 208
