EMV-Schalter

Erdfreie Netzversorgung:
Wird der Frequenzumrichter von einer isolierten Netz-
stromquelle (IT-Netz) oder TT/TN-S Netz mit geerde-
tem Zweig versorgt, so wird empfohlen, den EMV-
Schalter auf OFF (AUS) zu stellen
364-3. Falls optimale EMV-Wirkung benötigt wird, pa-
rallele Motoren angeschlossen werden oder das Mo-
torkabel länger als 25 m ist, wird empfohlen, den
Schalter in die Stellung ON (EIN) zu stellen.
In der AUS-Stellung sind die internen EMV-Kapazitä-
ten (Filterkondensatoren) zwischen Chassis und Zwi-
schenkreis abgeschaltet, um Schäden am Zwischen-
kreis zu vermeiden und die Erdkapazitätsströme
(gemäß IEC 61800-3) zu verringern.
Beachten Sie bitte auch den Anwendungshinweis VLT
im IT-Netz, MN.90.CX.02. Es ist wichtig, Erdschluss-
Überwachungsgeräte zu verwenden, die zusammen
mit Leistungselektronik einsetzbar sind (IEC 61557-8).
ACHTUNG!
Den EMV-Schalter nicht betätigen, wenn
das Gerät an das Netz angeschlossen ist.
Vergewissern Sie sich bitte, dass die
Netzversorgung unterbrochen ist, bevor
Sie den EMV-Schalter betätigen.
ACHTUNG!
Ein Betrieb mit offenem EMV-Schalter ist
nur bei werkseitig eingestellten Taktfre-
quenzen zulässig.
ACHTUNG!
Der EMV-Schalter schaltet die Konden-
satoren galvanisch an Erde an.
Die roten Schalter werden z. B. mit einem Schrauben-
dreher betätigt. In AUS-Stellung sind die Schalter he-
rausgezogen, in EIN-Stellung sind die Schalter einge-
drückt. Die Werkseinstellung ist EIN.
Geerdete Netzversorgung:
Der EMV-Schalter muss auf ON (EIN) gestellt werden,
damit der Frequenzumrichter die EMV-Norm erfüllt.
1) Bei VLT 5042-5602, 525-690 V nicht möglich.
62

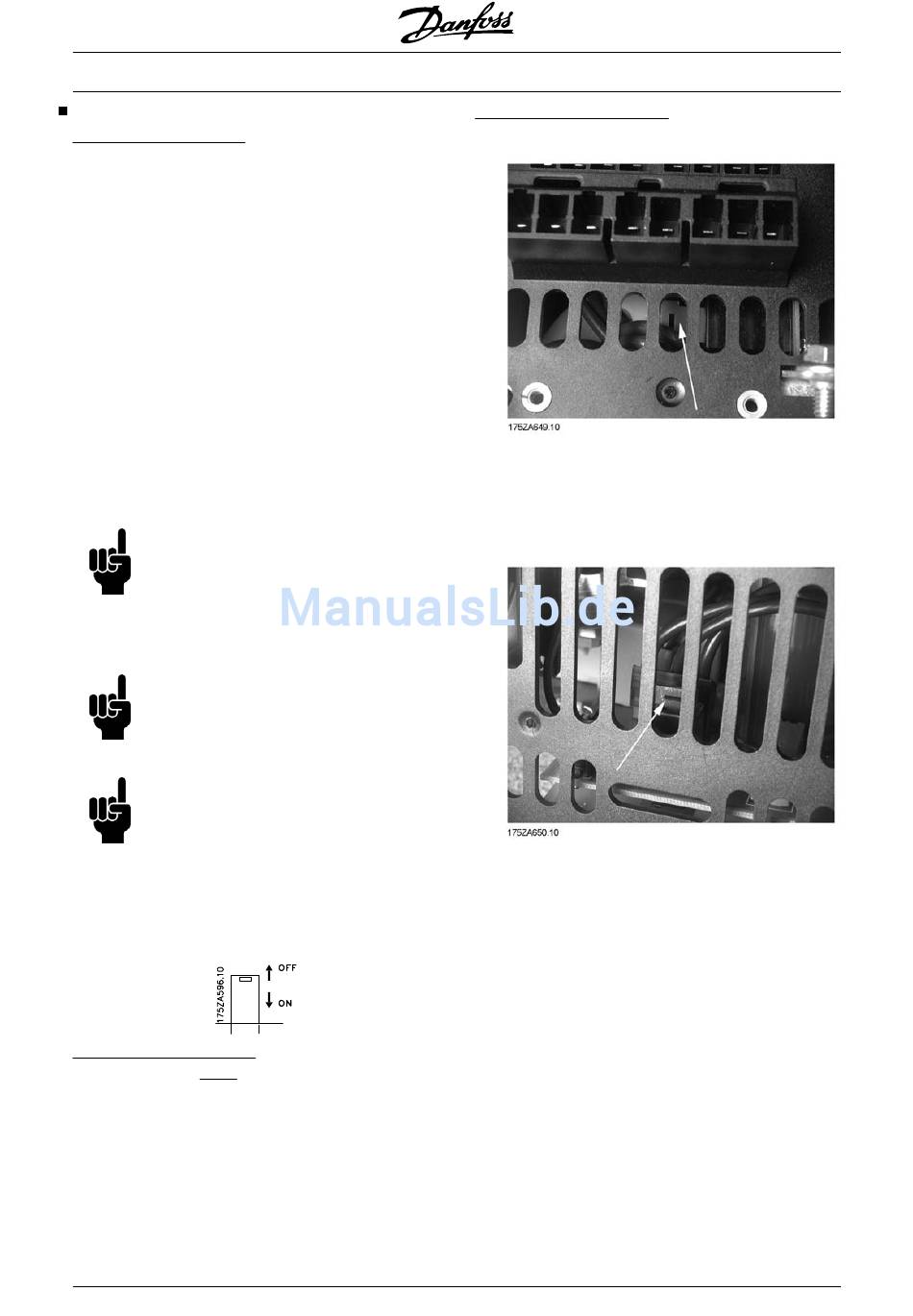

Position von EMV-Schaltern
1)
. Siehe dazu IEC
Buchformat IP20
VLT 5001 - 5006 200 - 240 V
VLT 5001 - 5011 380 - 500 V
Kompaktformat IP20/NEMA 1
VLT 5001 - 5006 200 - 240 V
VLT 5001 - 5011 380 - 500 V
VLT 5001 - 5011 525 - 600 V
