Wenn das Istwertsignal mit einer Frequenz von über
1,6 Hz schwingt, wird der PID-Regler nicht reagieren.
422 U0-Spannung bei 0 Hz
(U0 SPANNUNG-0HZ)
Wert:
0,0 - Parameter 103
Funktion:
Die Parameter 422-432 können zusammen mit der
speziellen Motorkennlinie benutzt werden (Par.101)
Es kann aufgrund von sechs einstellbaren Spannun-
gen und Frequenzen eine U/f-Kennlinie gebildet wer-
den. Die Änderung von Daten auf dem Motortypschild
(Parameter 102 - 106) hat Auswirkungen auf Parame-
ter 422.
Beschreibung der Auswahl:
Stellen Sie die gewünschte Spannung ein, die bei 0 Hz
gelten soll.

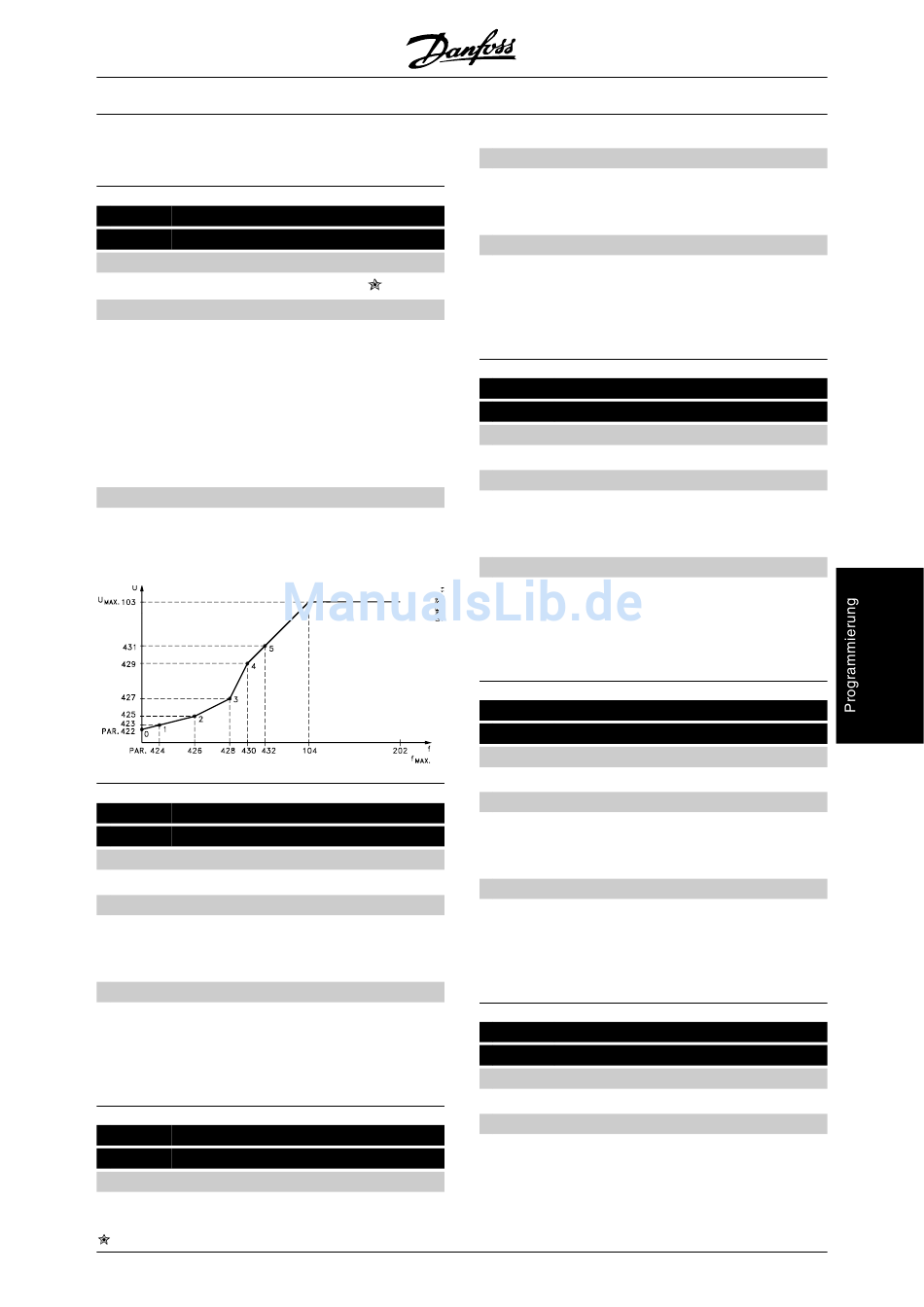

Siehe nachfolgende Zeichnung.
423 U1-Spannung
(U1-SPANNUNG)
Wert:
0,0 - U
Werkseinstellung für Par. 103
VLT,MAX
Funktion:
In diesem Parameter wird der Y-Wert des 1. Eckpunk-
tes eingestellt.
Beschreibung der Auswahl:
Stellen Sie die gewünschte Spannung ein, die bei der
in Parameter 424 eingestellten F1-Frequenz gelten
soll.
Siehe Zeichnung zu Parameter 422.
424 F1-Frequenz
(F1-FREQUENZ)
Wert:
= Werkseinstellung, () = Displaytext, [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
®
MG.52.A3.03 - VLT ist eine eingetragene Marke von Danfoss
VLT
0,0 - Par. 426
Funktion:
In diesem Parameter wird der X-Wert des 1. Eckpunk-
tes eingestellt.
Beschreibung der Auswahl:
Stellen Sie die gewünschte Frequenz ein, die bei der
in Parameter 423 eingestellten U1-Spannung gelten
20,0 Volt
soll.
Siehe Zeichnung zu Parameter 422.
425 U2-Spannung
(U2-SPANNUNG)
Wert:
0,0 - U
VLT, MAX
Funktion:
In diesem Parameter wird der Y-Wert des 2. Eckpunk-
tes eingestellt.
Beschreibung der Auswahl:
Stellen Sie die gewünschte Spannung ein, die bei der
in Parameter 426 eingestellten F2-Frequenz gelten
soll.
Siehe Zeichnung zu Parameter 422.
426 F2-Frequenz
(F2-FREQUENZ)
Wert:
Par. 424 - Par. 428
Funktion:
In diesem Parameter wird der X-Wert des 2. Eckpunk-
tes eingestellt.
Beschreibung der Auswahl:
Stellen Sie die gewünschte Frequenz ein, die bei der
in Parameter 425 eingestellten U2-Spannung gelten
soll.
Siehe Zeichnung zu Parameter 422.
427 U3-Spannung
(U3-SPANNUNG)
Wert:
0,0 - U
VLT,MAX
Funktion:
In diesem Parameter wird der Y-Wert des 3. Eckpunk-
tes eingestellt.
®
-Serie 5000
Werkseinstellung für Par. 104
Werkseinstellung für Par. 103
Werkseinstellung für Par. 104
Werkseinstellung für Par. 103
