Einführung in die Kurzinbetriebnahme
Diese Kurzanleitung weist Ihnen den Weg zur ord-
nungsgemäßen EMV-Installation des Frequenzum-
richters über den Anschluss der Stromversorgung,
des Motors und der Steuerkabel (Abb. 1). Der Motor
wird über den Schalter gestartet/gestoppt.
Beim VLT 5122-5552, 380-500 V, VLT 5032-5052,
200-240 V AC und VLT 5042-5602, 525-690 V siehe
Technische Daten und Installation für die mechanische
und elektrische Installation.
1. Mechanische Installation
Frequenzumrichter VLT 5000 können seitlich nebeneinander installiert werden. Die erforderliche Kühlung ver-
langt einen freien Luftdurchlass von 100 mm über und unter dem Frequenzumrichter (5016-5062, 380-500 V,
5008-5027, 200-240 V und 5016-5062, 550-600 V müssen 200 mm und 5072-5102, 380-500 V 225 mm haben).
Alle Bohrungen müssen unter Verwendung der in der Tabelle angegebenen Maße angebracht werden. Achten
Sie bitte auf die unterschiedlichen Gerätespannungen. Frequenzumrichter an der Wand positionieren. Alle vier
Schrauben festziehen.
Alle nachstehenden Angaben in mm.
VLT-Typ
Buchformat IP20, 200-240 V, (Abb. 2)
5001 - 5003
5004 - 5006
Buchformat IP20, 380-500 V (Abb. 2)
5001 - 5005
5006 - 5011
Kompaktformat IP54, 200-240 V (Abb.
3)
5001 - 5003
5004 - 5006
5008 - 5011
5016 - 5027
Kompaktformat IP54, 380-500 V (Abb.
3)
5001 - 5005
5006 - 5011
5016 - 5027
5032 - 5062
5072 - 5102
Kompaktformat IP20, 200-240 V (Abb.
4)
5001 - 5003
5004 - 5006
5008
5011 - 5016
5022 - 5027
Kompaktformat IP20, 380-500 V (Abb.
4)
5001 - 5005
5006 - 5011
5016 - 5022
5027 - 5032
5042 - 5062
5072 - 5102
6
A B C a b
395 90 260 384 70
395 130 260 384 70
395 90 260 384 70
395 130 260 384 70
460 282 195 260 258
530 282 195 330 258
810 350 280 560 326
940 400 280 690 375
460 282 195 260 258
530 282 195 330 258
810 350 280 560 326
940 400 280 690 375
940 400 360 690 375
395 220 160 384 200
395 220 200 384 200
560 242 260 540 200
700 242 260 680 200
800 308 296 780 270
395 220 160 384 200
395 220 200 384 200
560 242 260 540 200
700 242 260 680 200
800 308 296 780 270
800 370 335 780 330
MG.52.A3.03 - VLT
®
VLT -Serie 5000

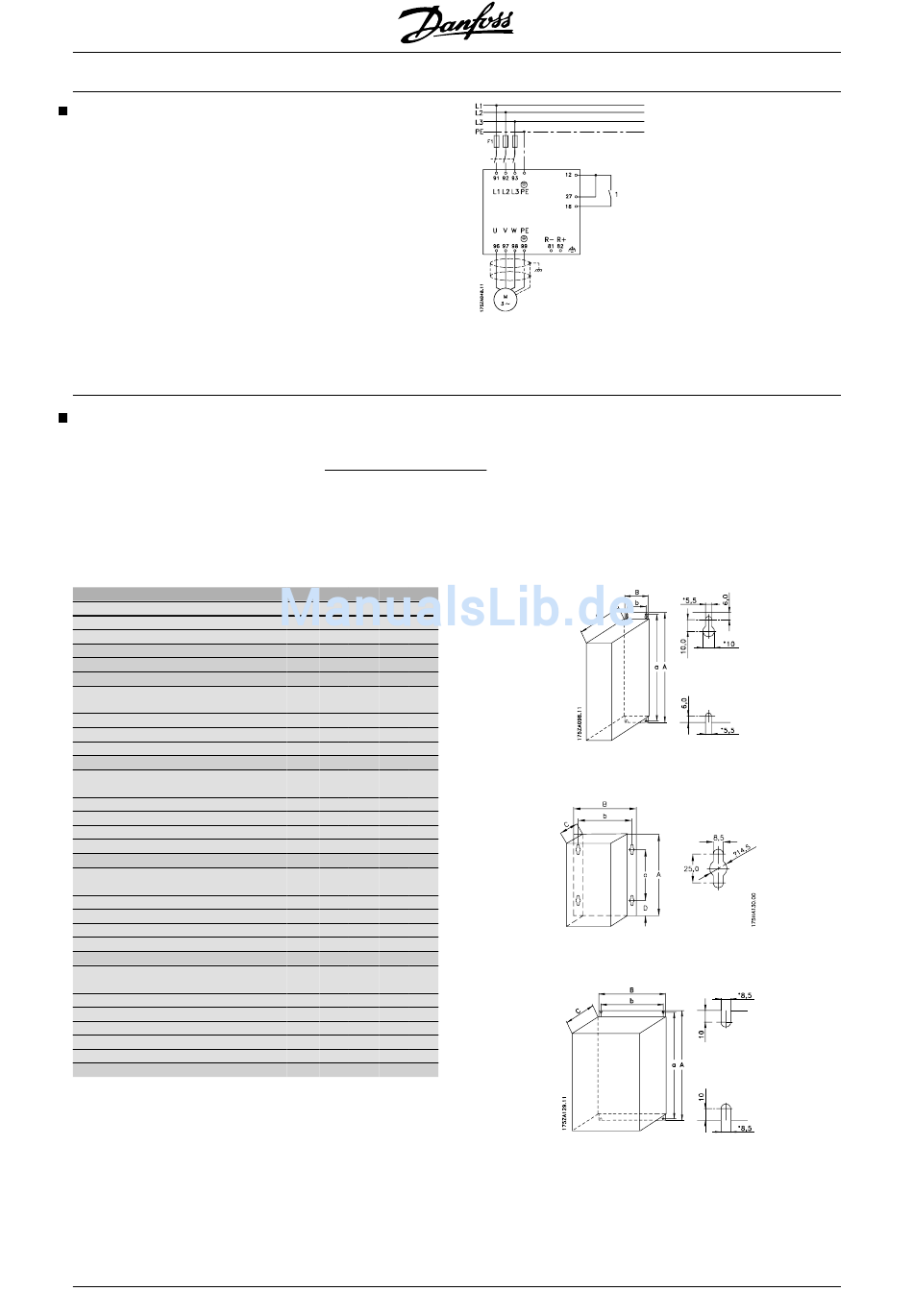

Abb. 1
Abb. 2
Abb. 3
Abb. 4
®
