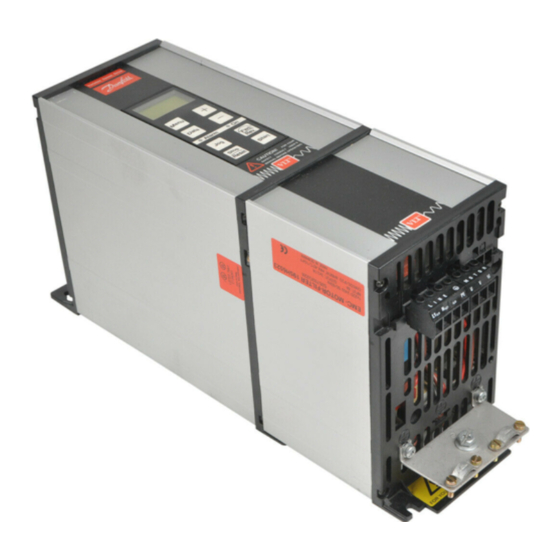

- Seite 1 ® Serie 2000 Teil 1 Installation Installation Installation Installation Installation Teil 2 Bedienung Bedienung Bedienung Bedienung Bedienung Teil 3 VLT T T T T -Daten -Daten -Daten -Daten -Daten MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 3 In diesem Teil werden auch alle die Normen und Vorschriften genannt, die die Frequenzumrichter erfüllen, sowie die vor der Inbetriebnahme zu beachtenden Sicherheitsmaßnahmen. Bewahren Sie VLT-Daten am Arbeitsplatz auf, da dieser Teil auch ein ausgezeichnetes Nachschlagewerk ist. Folgende Symbole werden benutzt: Warnung Achtung MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 4 5. Die Motor- und Netzklemmen dürfen niemals von (NEC) and local codes. einem unter Spannung stehenden Frequenzum- richter abgezogen werden. Vor dem Entfernen der Klemmen ist sicherzustellen, daß die Spannungsversorgung unterbrochen ist. MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
-
Seite 5: Inhaltsverzeichnis
Allgemeines ........... Seite 9 Installationshinweise ........Seite 9 Weitere Informationen ........Seite 11 Installationshinweise VLT 2000 mit eingebautem Funkenstörfilter ..Seite 12 Technische Daten VLT 2000 mit eingebautem Funkenstörfilter ..Seite 12 MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss... -
Seite 6: Kapitel 1 Vor Der Installation
Max. 16 A VLT 2030 Max. 20 A VLT 2050 Max. 16 A VLT 2040 Max. 20 A VLT 2060 Max. 20 A VLT 2050 Max. 25 A Siehe Besondere Bedingungen: Einschaltstrom MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss... - Seite 7 Max. 4 mm VLT 2040 Max. 4 mm VLT 2040 Max. 4 mm VLT 2050 Max. 4 mm VLT 2050 Max. 4 mm VLT 2060 Max. 4 mm Kabelentlastungsbügel 195H6129 Option MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 8 VLT 2030 Max. 1,5 mm VLT 2040 Max. 1,5 mm VLT 2040 Max. 1,5 mm VLT 2050 Max. 1,5 mm VLT 2050 Max. 1,5 mm VLT 2060 Max. 1,5 mm Kabelentlastungsbügel 195H6129 MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
-
Seite 9: Emv-Gemäße Installation
Zusammenbau mit der Rückwand des Schrankgestells von 100nF zwischen Abschirmung und Gehäuse erfor- vermeiden, so daß etwaige Ausgleichströme über die derlich. Gestellrückwände und deren Verbindungsteile verlaufen, und nicht über die Kabelabschirmungen. MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss... - Seite 10 ® Serie 2000 3-Phasen-Netzanschluß 1-Phasen-Netzanschluß Verbindung zwischen PC und VLT MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
-
Seite 11: Weitere Informationen
® Serie 2000 VLT 2010-2030, 1/3 x 208-240 V und VLT 2020-2060* 3 x 380-460 V mit Funkenstör- und Motorfiltermodul oder LC- und Funkenstörfiltermodul: Werden VLT-Frequenzumrichter an einer leitfähigen Metallrückwand befestigt, so ist auf gute elektrische Verbindung zwischen VLT und Rückwand zu achten (eine Erdungsschraube (Punkt A der Zeichnung) verwenden). -
Seite 12: Installationshinweise
Kompakt-Funkenstörfilter den EMV- Anforderungen gemäβ EN 55011, Gruppe 1A. Technische Daten Die technischen Daten auf dieser Seite beziehen sich nur auf VLT 2010, 0,37 kW, VLT 2015, 0,55 kW und VLT 2020, 0,75 kW mit eingebautem Kompakt- Funkenstörfilter. Kabeltyp: abgeschirmt Max. - Seite 13 Klemmenbeschreibung ........ Seite 16 Überprüfung der Steuerkabelanschlüsse ..Seite 17 Vorsicherungen ........... Seite 17 Leitungen ............ Seite 17 Überprüfung der Erdung ......Seite 17 Inbetriebnahme und Überprüfung ....Seite 18 Grundeinstellungen ........Seite 18 MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 14 Schritt 1-9 auf der nächsten Seite fortfahren. Benutzungshinweis Erstbenutzer der VLT-Serie Haben Sie noch nie mit einem VLT-Frequenzumrichter gearbeitet, bieten Ihnen die Anweisungen auf Seite 15 einen ausgezeichneten Einstieg. Anschlußbeispiel MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 15 Betrieb und Display (Gruppe 0) ....Seite 52 Belastung und Motor (Gruppe 1) ....Seite 52 Serielle Schnittstelle (Gruppe 5) ....Seite 54 Zustand des VLT ......... Seite 56 VLT-Steuerbefehle ........Seite 57 MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 16 Diese Parametergruppe ist für die Anpassung des VLT- möglich. Frequenzumrichters an die Anwendung und den Motor vorgesehen. Die Werkseinstellungen der Parameter 101-112 sind für Standard-Induktionsmotoren mit konstanter Drehmo- mentbelastung geeignet. Steuerung ohne Ist-Wert-Rückführung MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 17 Display eingestellt (Digitalsollwert oder über die Reglerausgang (Integrator) auf Null gesetzt, so daß beim Standardanalogsignale bzw. ein Impulssignal geliefert. Wiedereinschalten die gleichen Startbedingungen Das Ist-Wert-Signal sollte 50-80 % des Sollwerts nicht vorliegen. überschreiten. Regelung mit Ist-Wert-Rückführung MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 18 Parameter 500 eingestellt. enthält. Datenformat Telegrammformat Funktion Byte ASCII Startbyte < Startbit Adresse Steuerzeichen Steuer- / Zustandswort Parameternummer # 10 Bit Datenbit Vorzeichen Datenwert Stoppbit Dezimalkomma Prüfsumme Stopp-Byte > MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 19 Summenprüfung nicht erforderlich, kann diese durch das Zeichen ? (ASCII: 63) in den beiden Bytes gelöscht werden. Byte 22 Stopp-Byte, das das Ende des Telegramms festlegt. Es wird das Zeichen > benutzt (ASCII: 62). MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 20 Byte 7 Byte 6 Byte 5 Ö ASCII 1/2 Byte 1/2 Byte 1/2 Byte 1/2 Byte Hinweis: Jedes Byte besteht aus 8 Bits, der Frequenzumrichter benutzt jedoch nur die letzten 4 Bits. MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 21 Byte 6 Byte 5 Ä ASCII Ä 1/2 byte 1/2 byte 1/2 byte 1/2 byte Hinweis: Jedes Byte besteht aus 8 Bits, der Frequenzumrichter benutzt jedoch nur die letzten 4 Bits. MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 23 ® Serie 2000 Kapitel 6 Kapitel 6 Kapitel 6 Parameterbeschreibung ......Seite 61 Kapitel 6 Kapitel 6 MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 25 Wirksam. Bei Fern und Ort haben Sie trotz Fernbedie- nung Zugriff auf lokale Soll-werte, die zu den externen Sollwerten addiert werden. = Werkseinstellung. Text in ( ) = im Display ablesbar. Zahlen in [ ] = Buskommunikation MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 26 Beim Versuch einer Umprogrammierung erscheint, wenn Sperre angewählt wurde, in der Anzeige die Meldung BLOCKIERT PRG. = Werkseinstellung. Text in ( ) = im Display ablesbar. Zahlen in [ ] = Buskommunikation MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 27 160 % (VLT TYP 2030:140 %) Bitte beachten: Benutzen Sie nicht den gleichen Klemmeneingang für den PI-Regler. = Werkseinstellung. Text in ( ) = im Display ablesbar. Zahlen in [ ] = Buskommunikation MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 28 Leerlauf mit einem geeigneten Amperemeter (RMS) bestimmt und dieser Wert im Parameter einge- geben. = Werkseinstellung. Text in ( ) = im Display ablesbar. Zahlen in [ ] = Buskommunikation MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 29 Last und ist somit niedriger als der berechnete Wert. Die Startkompensation sorgt für die notwendige zusätzliche Spannung. = Werkseinstellung. Text in ( ) = im Display ablesbar. Zahlen in [ ] = Buskommunikation MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 30 Parameter 114 programmierte Ist-Wert- Signal als ungeeignet erweist. Wählen Sie 100 %, erfolgt keine Anpassung. = Werkseinstellung. Text in ( ) = im Display ablesbar. Zahlen in [ ] = Buskommunikation MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 31 Ausgangsfrequenz f liegen, ist aber durch den in Parameter 202 eingestellten Wert begrenzt. = Werkseinstellung. Text in ( ) = im Display ablesbar. Zahlen in [ ] = Buskommunikation MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 32 Klemme 53 und Klemme 60 addiert. Bei Taktfrequenzen über 4,5 kHz verkürzt sich die Betriebszeit. = Werkseinstellung. Text in ( ) = im Display ablesbar. Zahlen in [ ] = Buskommunikation MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 33 Rampenzeit t , muß u. U. eine und 409. Bremsfunktion einschl. Bremswiderstand, eingebaut werden. = Werkseinstellung. Text in ( ) = im Display ablesbar. Zahlen in [ ] = Buskommunikation MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 34 Sollwerte nicht aktiv und können so nicht zu den "Gleichspannungsbremszeit" (Parameter 306) und Festdrehzahlen addiert werden. "Spannung der Gleichspannungsbremsung" (Parameter 308) programmiert werden. =Werkseinstellung. Text in ( ) = im Display ablesbar. Zahlen in [ ] = Buskommunikation MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 35 2 x PARAMETER 105 wenn Auto reset gewählt wurde. 0,2 x PARAMETER 105 MOTOR M-NENN PARAMETER 107 = Werkseinstellung. Text in ( ) = im Display ablesbar. Zahlen in [ ] = Buskommunikation. MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 36 Digitalsollwerrten gewählt werden. 18/27 19 Klemme Digitalsollwert 1 Digitalsollwert 2 Digitalsollwert 3 Digitalsollwert 4 = Werkseinstellung. Text in ( ) = im Display ablesbar. Zahlen in [ ] = Buskommunikation MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 37 VLT einen Fehlerzustand, und der Motor steigt gemäß der in Parameter 215 programmierten Zeit auf (Forts. nächste Seite) = Werkseinstellung. Text in ( ) = im Display ablesbar. Zahlen in [ ] = Buskommunikation MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 38 001 Externe Anwahl gewählt, erfolgt die Parametersatz- Umschaltung zwischen Satz 1 und 2 an dieser Klemme. = Werkseinstellung. Text in ( ) = im Display ablesbar. Zahlen in [ ] = Buskommunikation MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 39 RS 232/RS 485 Adapter an ein RS 485 Netzwerk angeschlossen, wählen Sie Senden/Empfangen RS 485. Anschlußbeispiel für hohes Pulssignal: = Werkseinstellung. Text in ( ) = im Display ablesbar. Zahlen in [ ] = Buskommunikation MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 40 Bestimmung des Verhaltens des Frequenzumrichters im Falle eine Analogsollwerts. Beschreibung Wählen Sie [1] wird die Ausgangsfrequenz erst dann verändert, wenn sie den in Parameter 201 eingestellten Wert (Mindestfrequenz) erreicht hat. Ausgangsfrekvenz max. min. Sollw. MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 41 Die Werte können nur gelesen werden. Der PC bzw. die SPS kann einen Wert mit einem Index zwischen 0 und 19 anfragen. = Werkseinstellung. Text in ( ) = im Display ablesbar. Zahlen in [ ] = Buskommunikation MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 42 Ein Wechselrichterfehler ist beispielsweise fast immer von einer anderen Störung wie einem überlaste- ten Wechselrichter begleitet. Der Index setzt sich dann wie folgt zusammen: Wechselrichterfehler 256 + Überlasteter Wechselrichter Index 18 in Parameter 502 MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 43 Bus und Klemme (BUS UND KL) Bus oder Klemme (BUS ODER KL) Beschreibung Siehe Parameter 510. = Werkseinstellung. Text in ( ) = im Display ablesbar. Zahlen in [ ] = Buskommunikation MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 44 610 Anzahl der Überspannungen (UEBERSPG) Meldung DATEN SPEICHERN in Zeile C. Beschreibung In diesen Parametern werden Daten für eine spätere Analyse des VLT gespeichert. Die Parameter 606 und 607 werden jede Stunde aktualisiert. MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 45 ® Serie 2000 Kapitel 7 Zustandsmeldungen ........Seite 82 Störmeldungen ..........Seite 82 Warnmeldungen .......... Seite 83 Quittiermeldungen ........Seite 83 MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
-
Seite 46: Kapitel 7 Zustandsmeldungen
Ausschalten erforderlich, dann Reset UEBERLAST Betrieb mit Überlast Ja, wenn der thermische VLT Schutz auf unter 100% absinkt MOT.- Thermischer Motorschutz hat ausgelöst Ja, wenn der VLT FEHLER Motorschutz Null ist MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss... -
Seite 47: Warnmeldungen
Automatischer Wiederanlauf- START versuch ABSCHALTUNG Fehlerzustand am VLT bzw. Motor Leistungsteil des VLT abgeschaltet ABSCHAL+ Schwerwiegender Fehlerzustand Leistungsteil des VLT Nein, STOP (Übertemperatur, Kurzschluß, abgeschaltet -Versorgungsspannung Erdschluß) des VLT abschalten, dann Reset MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss... - Seite 49 Umgebungstemperatur ....Seite 94 Leistungsreduzierung wegen Luftdruck ..Seite 95 Leistungsreduzierung wegen Betriebs mit niedriger Drehzahl ....Seite 95 Leistungsreduzierung wegen Taktfrequenzen über 4,5 kHz ....... Seite 95 Einschaltstrom ..........Seite 96 MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
-
Seite 50: Emv
Weder der Frequenzumrichter noch die gesamte Anlage bedürfen einer CE-Kennzeich- nung nach der EMV-Richtlinie. Die Anlage muß je- doch die grundlegenden Anforderungen der Richt- linie erfüllen. Dies kann der Anlagenbauer durch den MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss... - Seite 51 Technical Construction File wird auf dieser Grundlage in System ist unter der Voraussetzung gewährleistet, daß Zusammenarbeit mit einem autorisierten EMV-Labor die Hinweise für eine EMV-gemäße Installation befolgt (Competent Body) ausgearbeitet. werden. MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 52 1 m je 5 m Stromkabel (Netz , Motor , gefiltert sein müssen. Bremskabel). Beachten Sie bitte, daß der erforderliche Die Kabel müssen im Verhältnis zu anderen Kabeln auf ganzer Länge verstärkt bzw. doppelt isoliert sein. MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 53 Funkstörungen über 50 MHz (strahlungsge- den Störstrom I (siehe Abb. unten). bunden) wirken sich insbesondere auf die Steuerelek- VLT 2000 mit eingebautem Funkenstörfilter und ausschl. tronik aus. Motorspulen erfüllt die EMV-Emission-Forderungen. MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
-
Seite 54: Emv-Testergebnisse
Netzversorgung und der strahlungsgebundenen Störungen vom Frequenzumrichtersystem müssen die Motorkabel so kurz wie möglich sein. Erfahrungen haben gezeigt, daß bei den meisten Installationen nur ein geringes Störungsrisiko durch strahlungsgebun-dene Störungen besteht. MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss... -
Seite 55: Immunität
(Entwurf Okt. 1990, gelb): Netztransienten Simulation von Hochenergietransienten, die z.B. durch durchgebrannte Hauptsicherungen, das Ein- /Ausschal- ten von Phasenausgleichsbatterien u.ä. erzeugt werden. VLT 2010-2030 1/3x208-240 V, VLT 2040-2050 , 3x208-240 V, VLT 2020-2060 380-460 V Basis standard Mains freq. Mains dis-... -
Seite 56: Akustisches Geräusch
Ausgangsfrequenz 1 Hz unter- Ausgangsfrequenz vom Frequenzumrichter), d. h. schritten hat. Der VLT meldet dann eine Störung. die Energie wird vom Verbraucher geliefert Der Betrieb mit Stromgrenze ist begrenzt (0-60 s). (generatorische Rückspeisung). MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss... -
Seite 57: Luftfeuchtigkeit
Zur Berechnung des Systemwirkungsgrads wird der Wirkungsgrad der Frequenzumrichter der VLT Serie 2000 (η ) mit dem Wirkungsgrad des Motors (η MOTOR nach folgender Formel multipliziert. η = η × η SYSTEM MOTOR MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss... -
Seite 58: Du/Dt-Messungen
Leistungsreduzierung, VLT Typ 2010-2060 t t t t t 40 °C: 100 % Ausgangsstrom 45 °C: 84 % Ausgangsstrom 50 °C: 67 % Ausgangsstrom 55 °C: 50 % Ausgangsstrom MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss... -
Seite 59: Leistungsreduzierung Wegen Luftdruck
60 % bei 16 kHz, sobald die Taktfrequenz VLT,N hohe Temperaturen in den Transistoren und Motorspulen 4,5 kHz überschreitet, siehe Diagramm. Die max. des Frequenzumrichters. zulässige Motorkabellänge beträgt 40 m abgeschirmtes Kabel. Leistungsreduzierung wegen hoher Taktfrequenz 100% [kHz] MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss... -
Seite 60: Einschaltstrom
0,11 A VLT 2025 28,8 A 0,11 A VLT 2030 94,4 A 14,4 A VLT 2040 94,4 A 14,4 A VLT 2050 136 A 25,4 A VLT 2060 136 A 25,4 A MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss... - Seite 61 ® Serie 2000 Kapitel 9 Fehlersuche ..........Seite 98 Formblatt für die Parametrierung ....Seite 102 Werkseinstellungen ........Seite 105 MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 62 Anzeige beleuchtet? Motor läuft nicht Werden Störmeldungen Nein angezeigt? Nein Ist der VLT an die Netzversorgung angeschlossen? Weiter zu 13., Seite 100 Siehe Kapitel Weiter zu 7., "Display-Meldungen", Seite 99 Seite 82 MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 63 Vergewissern Sie sich, daß der vorangehende Punkt in Ordnung ist: Die Störung kann durch Wenden Sie sich einen Kurzschluß an den an Danfoss. Steuersignalen verursacht worden sein. Die 24-V- Versorgung ist möglicher- weise kurzgeschlossen. MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 64 Parameter 004 = Sollwert- änderung mit Hilfe der "+"- und "–"-Taste. Läuft der Motor? Wenden Sie sich an Danfoss. Nein Überprüfen Sie, ob die Steuersignale zur Steuer- karte in Ordnung sind. MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 65 ® Serie 2000 Symptom VLT-Frequenzumrichter schaltet ab, ÜBER- SPANNUNG wird angezeigt und der Motor läuft nicht Sind der Bremswiderstand und die Verbindung zum Bremswiderstand in Ordnung? Bremssteuerkarte austauschen. MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 66 009 TASTER JOG BLOCKIERT WIRKSAM 010 SOLLWERT ORT BLOCKIERT WIRKSAM WIRKSAM UND SPEICHERN 013 DATENSPERRE KEIN SPERRE SPERRE 101 DREHZAHLKONTR. O.SCHLUPFK M.SCHLUPFK M.RUECKFUEH. 102 STROMGR.EINST. PROGRAMMIERB. MIT 10V-EING. M.20mA-EING. X = Werkseinstellung MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 67 PULS MENU 005 310 ZEITV. STROMGR. SEND/EMP NEG 315 TH.MOTORSCHUTZ X AUS SEND/EMP POS NUR WARNUNG ABSCHALTUNG 402 EING.18 DIGIT START PULS-START OHNE FUNKT. DREHZAHL AUF 1.DREHZ-ANW. REVERSIERUNG QUIT+START M.FREIG/START X = Werkseinstellung MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 68 507 DREHRICHTUNG X KLEMME (KL) BUS UND KL BUS ODER KL 508 QUITTIEREN KLEMME (KL) BUS UND KL BUS ODER KL 509 PARAM.SATZ-ANW. KLEMME (KL) BUS UND KL BUS ODER KL MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 69 310 ZEITV.STROMGR. 606 GES.BETRIEBSZT 121 P-VERSTAERKUNG 607 MOTORLAUF 0,01 315 MOTORSCHUTZ 608 NETZ-EIN 122 INTEG.-ZEIT 609 UEBERTEMP 610 UEBERSPG 125 ISTW.ANPASSUNG 100% Im Startmodus (bei laufendem Motor) änderbar In beiden Parametersätzen änderbar MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 70 Anwender Anwender Anwender Anwender Anwendereinstellung einstellung einstellung einstellung einstellung Parameter VLT 2010 VLT 2015 VLT 2020 VLT 2030 VLT 2040 VLT 2050 103 Motorleistung [1]/[2]/[3], KW 0,25 0,37 0,55 0,37 0,55 0,75 0,55 0,75 1,1 104 Motorspannung, V 220 220 220...
- Seite 71 ® Serie 2000 Kapitel 10 Stichwortverzeichnis ......... Seite 108 MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 72 Montage Seite an Seite ........44 Galvanische Trennung ........25 Motoranpassung ........52, 53 Geräte mit Funkenstör- und Motorfiltermodul ..9 Motorfilter ............34 Größe des Frequenzumrichters ......30 Motorgeräusche ..........92 Motorspulen ............. 34 MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
- Seite 73 VVC-Prinzip ............23 Wahl bei bekanntem Motorstrom ..... 30 Wahl der Größe des Frequenzumrichters ..30 Warnung vor unbeabsichtigtem Anlaufen ..4 Werkseinstellung ..........48 Wiederherstellen der Werkseinstellung .... 48 Wirkungsgrad ........... 93 MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss...
