Bei Überschreitung bestimmter Grenzwerte wird die
Alarm- und/oder Warnleuchte zusammen mit einem
Zustands- und Alarmtext im Bedienfeld aktiviert.
Die Versorgungsspannungsdiode leuchtet, wenn am
Frequenzumrichter Spannung oder eine externe 24-V-
Versorgung anliegt; gleichzeitig ist auch die Hinter-
grundbeleuchtung des Displays eingeschaltet.

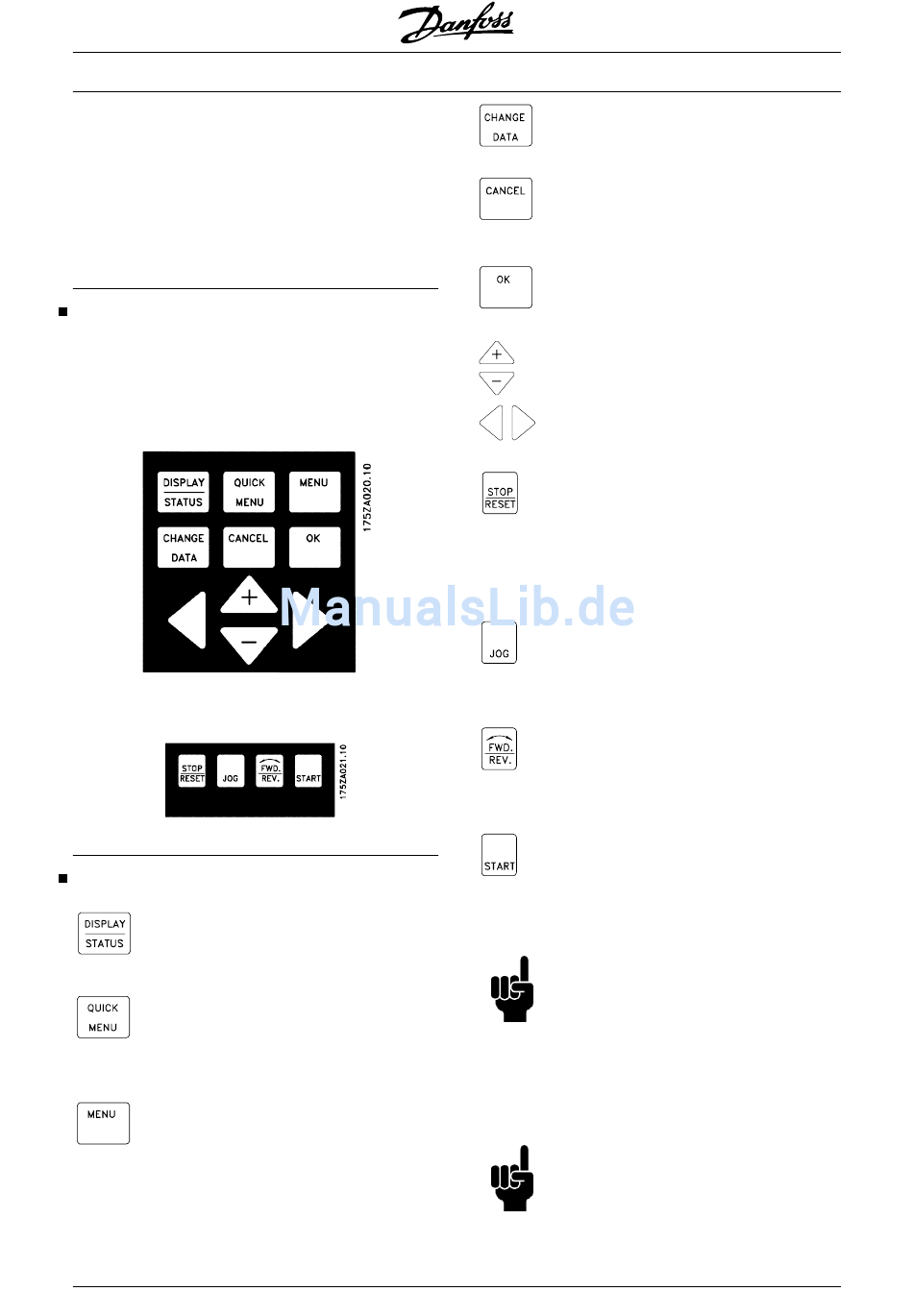

Bedienfeld - Bedientasten

Die Bedientasten sind nach Funktionen aufgeteilt, wo-
bei die Tasten zwischen dem Display und den Leucht-
anzeigen für alle Parametereinstellungen einschl. der
Auswahl der Displayanzeige im Normalbetrieb benutzt
werden.
Unter den Leuchtanzeigen befinden sich die Tasten
für Ort-Betrieb.
Funktion der Bedientasten
[DISPLAY / STATUS] dient zur Wahl der
Displayanzeigeart oder zum Zurückwech-
seln auf Displaymodus, entweder aus dem
Schnellmenümodus oder dem Menümodus.
[QUICK MENU] dient zum Programmieren
der zum Schnellmenümodus gehörigen Pa-
rameter. Es kann direkt zwischen Schnell-
menümodus und Menümodus gewechselt
werden.
[MENU] dient zum Programmieren sämtli-
cher Parameter. Es kann direkt zwischen
Menümodus und Schnellmenümodus ge-
wechselt werden.
66
®
VLT -Serie 5000
[CHANGE DATA] dient zum Ändern des im
Menümodus oder Schnellmenümodus ge-
wählten Parameters.
[CANCEL] wird benutzt, wenn eine Ände-
rung des gewählten Parameters nicht aus-
geführt werden soll.
[OK] dient zum Bestätigen der Änderung ei-
nes gewählten Parameters.
[+/-] dient zur Wahl des Parameters sowie
zur Änderung des gewählten Parameters
bzw. zum Ändern der Sichtanzeige in Zeile 2.
[<>] dient zur Wahl der Parametergruppe so-
wie bei Änderung numerischer Parameter.
[STOP/RESET] dient zum Anhalten des an-
geschlossenen Motors oder zum Quittieren
(Reset) des Frequenzumrichters nach einer
Störung. Kann über Parameter 014 aktiv
oder inaktiv geschaltet werden. Bei Aktivie-
rung der Stoppfunktion blinkt Zeile 2, und es
muss [START] betätigt werden.
[JOG] hebt die Ausgangsfrequenz zuguns-
ten einer voreingestellten Frequenz auf,
während die Taste gedrückt gehalten wird.
Kann über Parameter 015 aktiv oder inaktiv
geschaltet werden.
[FWD / REV] dient zum Wechseln der Dreh-
richtung des Motors. Diese wird durch den
Pfeil im Display angezeigt, jedoch nur im Ort-
betrieb. Kann über Parameter 016 aktiv oder
inaktiv geschaltet werden.
[START] dient zum Starten des Frequen-
zumrichters oder zum Anhalten über die
[Stop]-Taste. Ist immer aktiv, kann jedoch ei-
nen über die Klemm- reihe erteilten Stopp-
befehl nicht aufheben.
ACHTUNG!
Wenn die Tasten für Ort-Steuerung aktiv
geschaltet wurden, sind sie sowohl aktiv,
wenn der Frequenzumrichter auf Ort-Be-
trieb eingestellt ist, als auch wenn er über
Parameter 002 auf Fernbedienung einge-
stellt ist, ausgenommen [FWD/REV], der
nur im Ort-Betrieb aktiv ist.
ACHTUNG!
Wenn keine externe Stoppfunktion ge-
wählt und die [STOP]-Taste inaktiv ge-
®
