ACHTUNG!
Die Parameter 700-711 für die Relaiskar-
te werden nur dann aktiviert, wenn eine
Relaisoptionskarte im Frequenzumrichter
installiert ist.
700 Relais 6, Funktion
(FUNKTION RELAIS6)
703 Relais 7, Funktion
(FUNKTION RELAIS7)
706 Relais 8, Funktion
(FUNKTION RELAIS8)
709 Relais 9, Funktion
(FUNKTION RELAIS9)
Funktion:
Der Ausgang aktiviert einen Relaisschalter. Die Relai-
sausgänge 6/7/8/9 können zur Status- und Warnungs-
anzeige verwendet werden. Das Relais wird aktiviert,
wenn die Bedingungen für die relevanten Datenwerte
erfüllt sind.
Die Aktivierung/Deaktivierung kann in den Parametern
701/704/707/710 Relais 6/7/8/9, EIN Verzögerung und
den Parametern 702/705/708/711 Relais 6/7/8/9, AUS
Verzögerung programmiert werden.
Beschreibung der Auswahl:
Datenauswahl und Anschlüsse siehe Parameter 319 -
326.
701 Relais 6, EIN Verzögerung
(RELAY6 ON DELAY)
704 Relais 7, EIN Verzögerung
(RELAY7 ON DELAY)
707 Relais 8, EIN Verzögerung
(RELAY8 ON DELAY)
710 Relais 9, EIN Verzögerung
(RELAY9 ON DELAY)
Wert:
0 - 600 Sek.
Funktion:
Dieser Parameter ermöglicht die Verzögerung der Ein-
schaltzeit der Relais 6/7/8/9 (Klemmen 1-2).
Beschreibung der Auswahl:
Geben Sie den gewünschten Wert ein.
= Werkseinstellung, () = Displaytext, [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
®
MG.52.A3.03 - VLT ist eine eingetragene Marke von Danfoss
VLT
702 Relais 6, AUS Verzögerung
(RELAY6 OFF DELAY)
705 Relais 7, AUS Verzögerung
(RELAY7 OFF DELAY)
708 Relais 8, AUS Verzögerung
(RELAY8 OFF DELAY)
711 Relais 9, AUS Verzögerung
(RELAY9 OFF DELAY)
Wert:
0 - 600 Sek.
Funktion:
Dieser Parameter ermöglicht die Verzögerung der Ein-
schaltzeit der Relais 6/7/8/9 (Klemmen 1-2).
Beschreibung der Auswahl:
Geben Sie den gewünschten Wert ein.

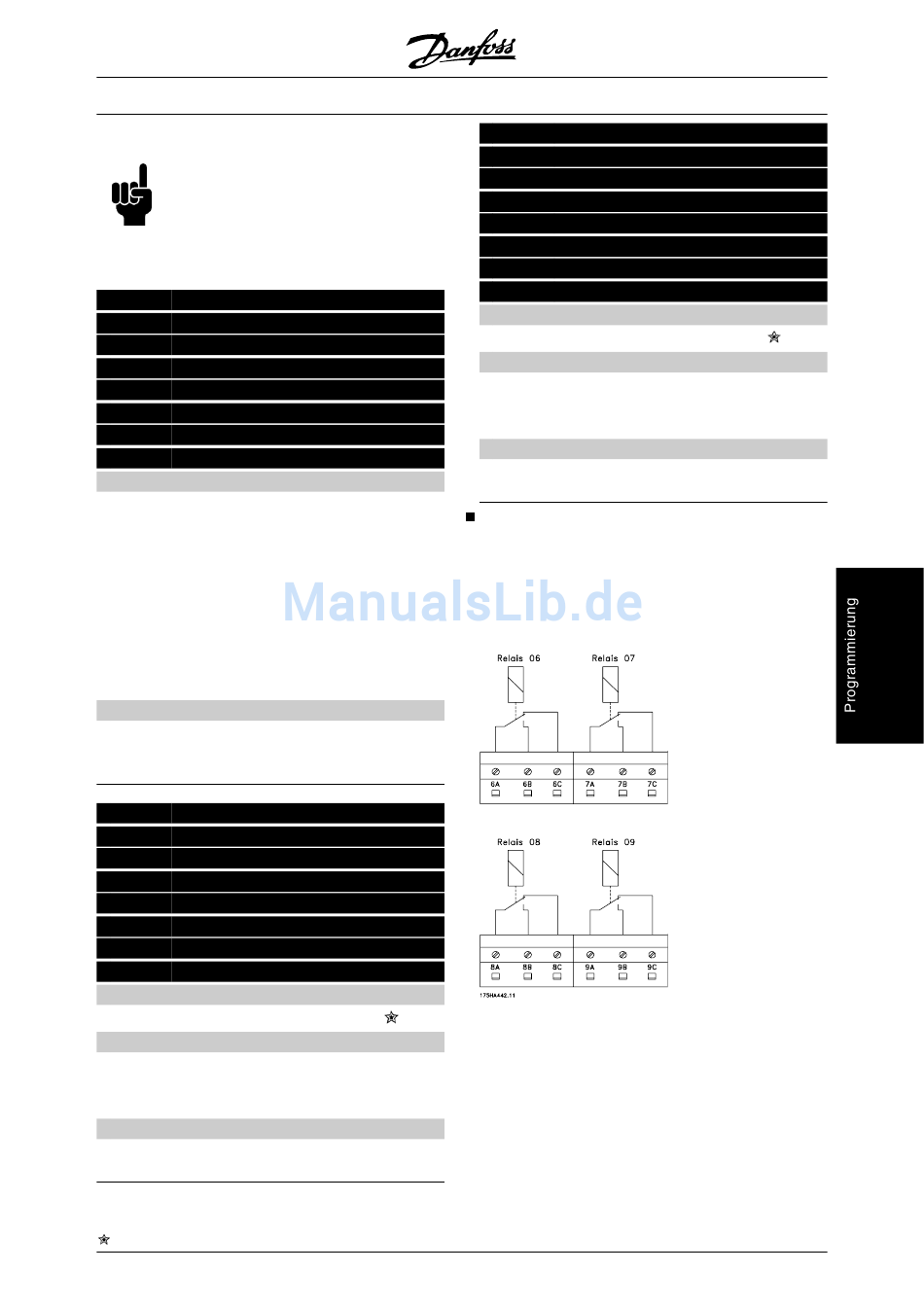

Elektrische Installation der Relaiskarte
Die Relais werden wie nachfolgend gezeigt ange-
schlossen.
Relais 6-9:
A-B Schließer, A-C Öffner
Max. 240 V AC, 2 A
Für doppelte Isolation muß die Kunststoffolie gemäß
0 Sek.
der nachfolgenden Zeichnung montiert werden.
®
-Serie 5000
0 Sek.
