Produkthandbuch für FC 300 Interbus

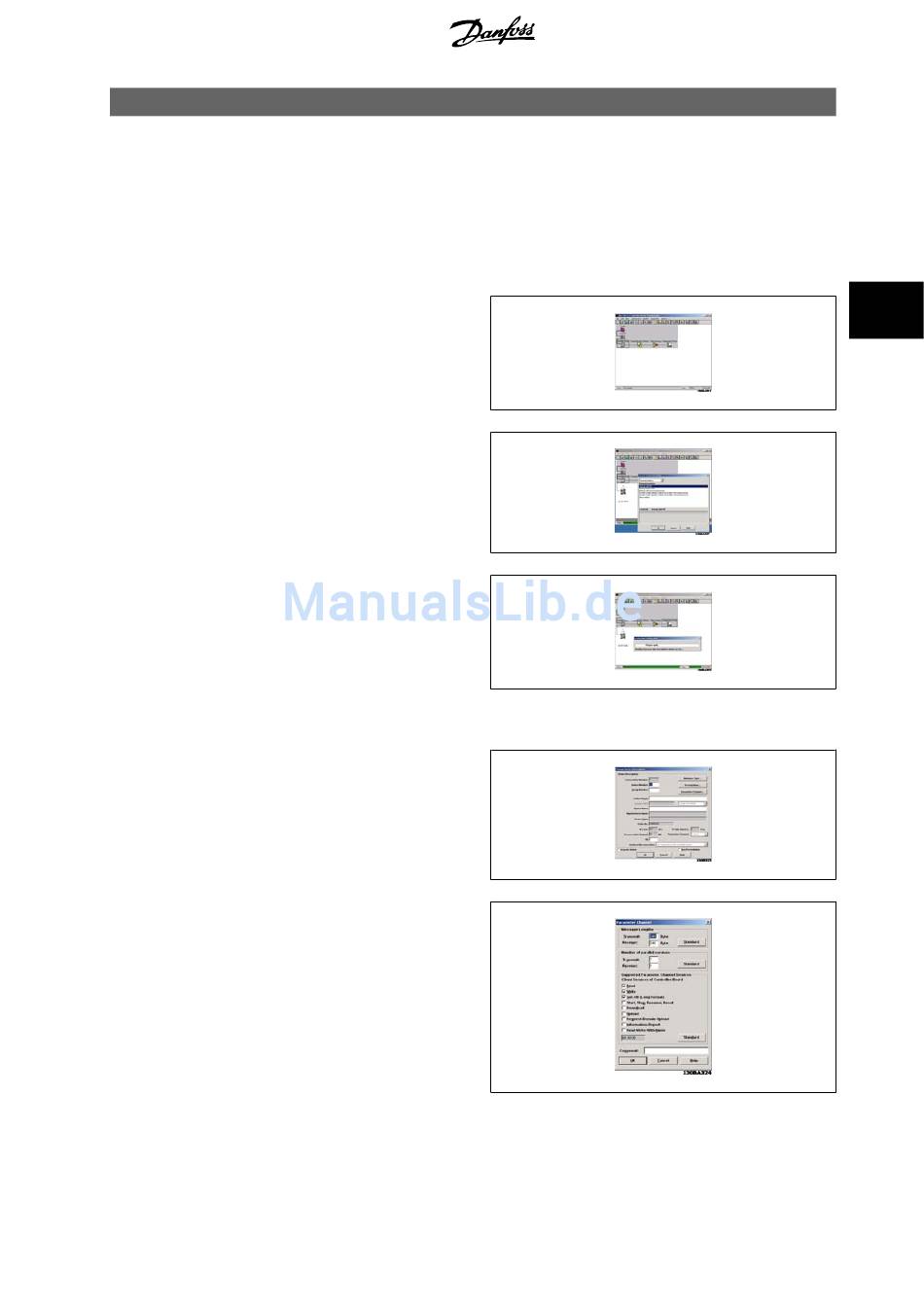

4. Konfigurationsanleitung

Dieser Abschnitt beschreibt, wie eine Interbus-Kommunikation zwischen einem Danfoss FC 300-Frequenzumrichter und dem Phoenix Interbus CMD G4

eingerichtet wird.

Im ersten Schritt werden alle Interbus-Slaves an den Master angeschlos-

sen und alle Geräte eingeschaltet. Danach die IBS CMD-Software starten

und ein neues Projekt über Datei und Neu auswählen. Der Bildschirm

sollte wie folgt aussehen:

Im nächsten Schritt werden die Slaves in das Bus-System eingelesen.

Dazu auf das Element „Konfigurationsrahmen" klicken und die rechte

Maustaste drücken. Die Option „Neu einlesen" wählen.

Der Zustand ändert sich von „Offline" auf „Online", sobald das Einlesen

beendet ist. Bitte schauen Sie auf den unteren Rand des Bildschirms.

Nach dem Einlesen zeigt CMD jeden VLT-Frequenzumrichter mit einem

DriveCom-Symbol, einer Stationsnummer und einem Ident-Code an.

Im nächsten Schritt wird das Interbus-System konfiguriert. Dazu auf das

VLT-Symbol klicken und die rechte Maustaste drücken. Wählen Sie die

Option Beschreibung.

Hier können ein Stationsname, ein Teilnehmername und eine Teilneh-

mernummer eingegeben werden. Klicken Sie auf: Parameterkanal.

Unter Telegrammlängen für Senden und Empfangen 246 Byte eingeben

und Get-OD (Langform) wählen. Die Telegrammlänge entspricht nun

dem internen Zwischenspeicher im VLT-Frequenzumrichter. Get-OD

(Langform) bedeutet, dass der Master den Parameterbeschreibungstext

aus dem VLT-Frequenzumrichter lesen wird. Zweimal OK drücken.

MG.33.H3.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
