Klemmen 17/29/33 Klemmen 16/29/32
Festsollwert msb Festsollwert lsb
0 0
0 1
1 0
1 1
Siehe die Zeichnungen im Abschnitt Verarbeitung
mehrerer Sollwerte.
219 Frequenzkorrektur Auf/Ab
(ANPASSUNGSWERT-%)
Wert:
0,00-100% des jeweiligen Sollwertes
Funktion:
In diesem Parameter kann ein prozentualer Wert (re-
lativ) eingegeben werden, der dem Festsollwertsignal
entweder hinzuaddiert oder von diesem abgezogen
wird.
Beschreibung der Auswahl:
Wenn über eine der Klemmen 16, 29 oder 32 (Para-
meter 300, 305 und 306) Frequenzkorrektur auf ge-
wählt wurde, dann wird der in Parameter 219 festge-
legte prozentuale Wert (relativ) dem Gesamtsollwert
hinzuaddiert.
Wenn über eine der Klemmen 17, 29 oder 33 (Para-
meter 301, 305 und 307) Frequenzkorrektur ab ge-
wählt wurde, dann wird der in Parameter 219 festge-
legte prozentuale Wert (relativ) vom Gesamtsollwert
abgezogen.
221 Momentgrenze für motorischen Betrieb
(MOM.GRENZE MOT.)
Wert:
0,0 % - xxx,x % von T
M,N
Funktion:
Diese Funktion ist für alle Anwendungskonfiguratio-
nen relevant: Drehzahl-, Prozeß- und Drehmomentre-
gelung.
Hier wird die Momentgrenze für motorischen Betrieb
eingestellt. Die Momentgrenze ist in Frequenzberei-
chen bis zur Motornennfrequenz (Parameter 104)
wirksam.
= Werkseinstellung, () = Displaytext, [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
124
Im übersynchronen Bereich, in dem die Frequenz hö-
her als die Motornennfrequenz ist, dient die Funktion
Festsollwert 1 als Strombegrenzungsfunktion.

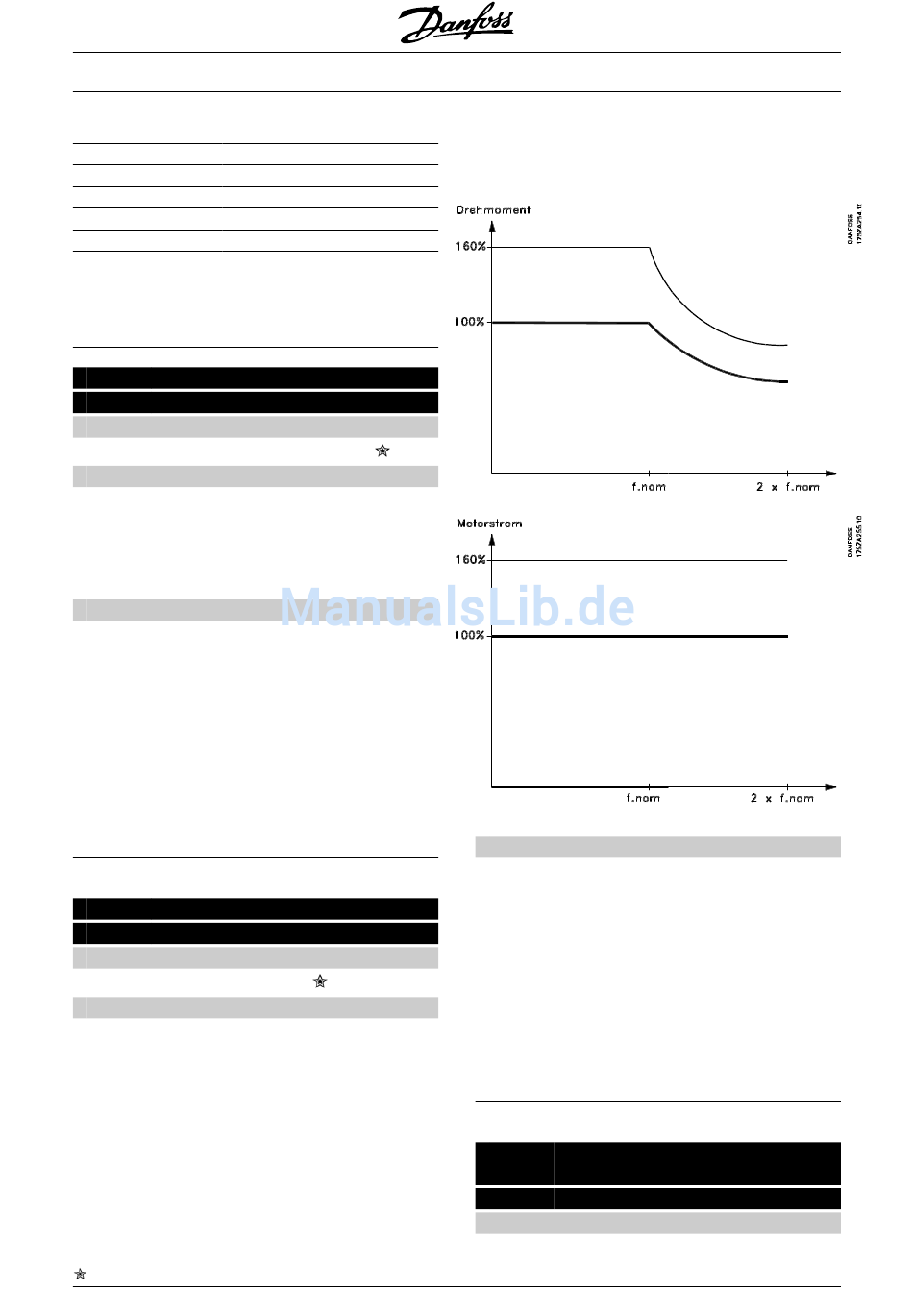

Festsollwert 2 Siehe Abb. unten.
Festsollwert 3
Festsollwert 4
0,00%
Beschreibung der Auswahl:
Näheres siehe auch Parameter 409.
Um den Motor gegen "Kippen" abzusichern, ist die
Werkseinstellung auf 1,6 x Motornenndrehmoment
eingestellt (berechneter Wert).
Bei Einsatz von Synchronmotoren muß die Moment-
grenze im Verhältnis zur Werkseinstellung erhöht wer-
160 % von T
M,N
den.
Etwaiges Ändern einer Einstellung in Parame-
ter101-106 führt nicht automatisch zur Rückführung
von Parameter 221/222 zur Werkseinstellung.
222
Wert:
MG.52.A3.03 - VLT
®
VLT -Serie 5000
Momentgrenze für generatorischen Be-
trieb
(MOM.GRENZE GEN.)
®
