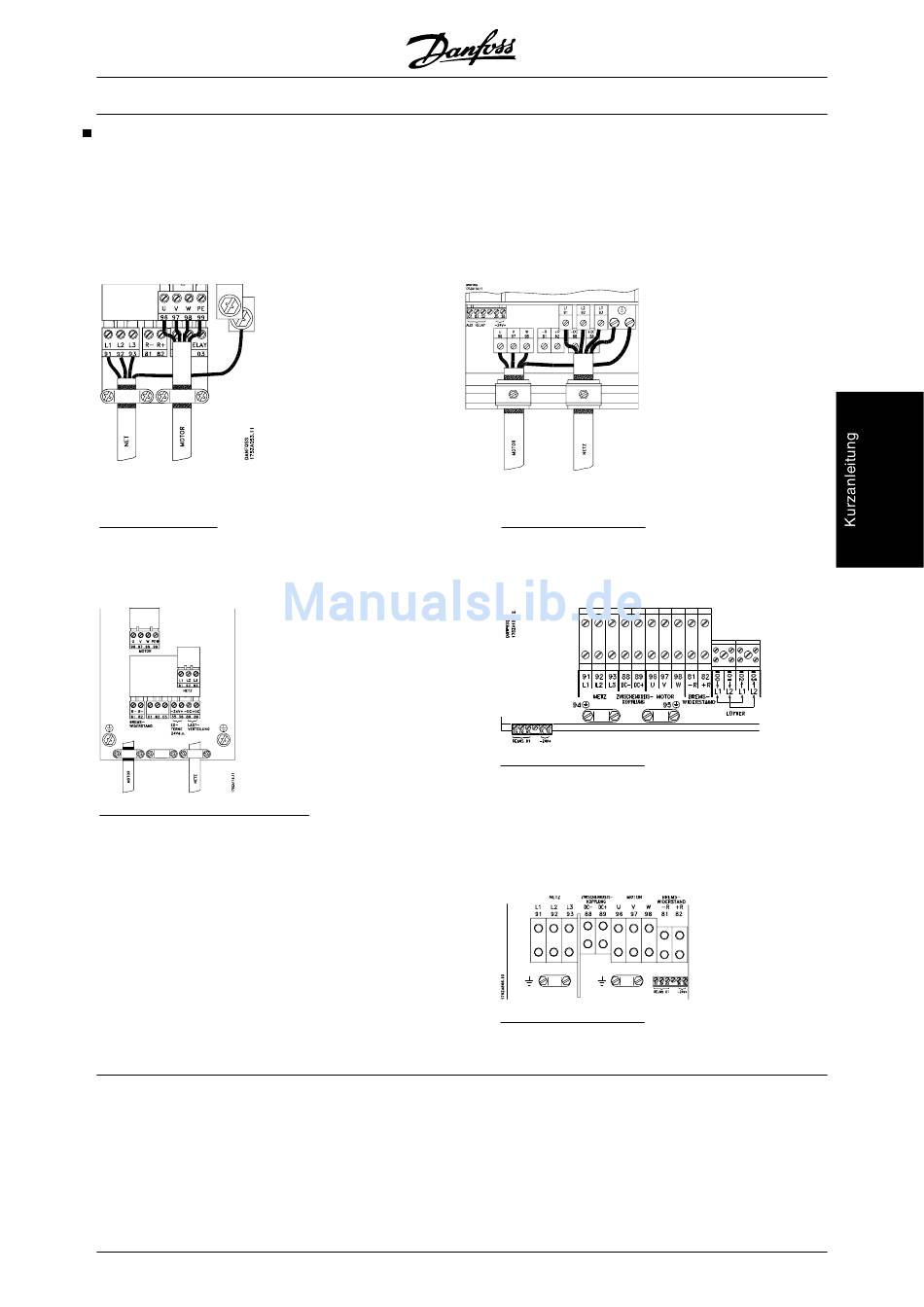

Danfoss VLT Serie 5000 Produkthandbuch Seite 7

2. Elektrische Installation, Stromanschluss
HINWEIS: Bei den Geräten VLT 5001-5006, 200-240 V, VLT 5001-5011, 380-500 V and VLT 5001-5011, 525-600
V sind die Klemmen abnehmbar.
Schließen Sie das Netzkabel an die Netzklemmen L1, L2, L3 des Frequenzumrichters und an den Erdanschluss
an (Abb. 5-8). Für Buchformat-Geräte ist eine Kabelentlastung an der Wand montiert. Befestigen Sie das abge-
schirmte Motorkabel an den Motorklemmen U, V, W und PE des Frequenzumrichters. Stellen Sie sicher, dass
die Abschirmung elektrisch an den Frequenzumrichter angeschlossen ist.
Abb. 5
Buchformat IP20
5001-5011, 380-500 V
5001-5006, 200-240 V
Abb. 6
Kompaktformat IP20 und IP54
5001-5011, 380-500 V
5001-5006, 200-240 V
5001-5011, 525-600 V
®
MG.52.A3.03 - VLT ist eine eingetragene Marke von Danfoss
®
VLT -Serie 5000
Abb. 7
Kompaktformat IP20
5016-5102, 380-500 V
5008-5027, 200-240 V
5016-5062, 525-600 V
Kompaktformat IP54
5016-5062, 380-500 V
5008-5027, 200-240 V
Kompaktformat IP54
5072-5102, 380-500 V
Abb. 8
Abb. 9
7
