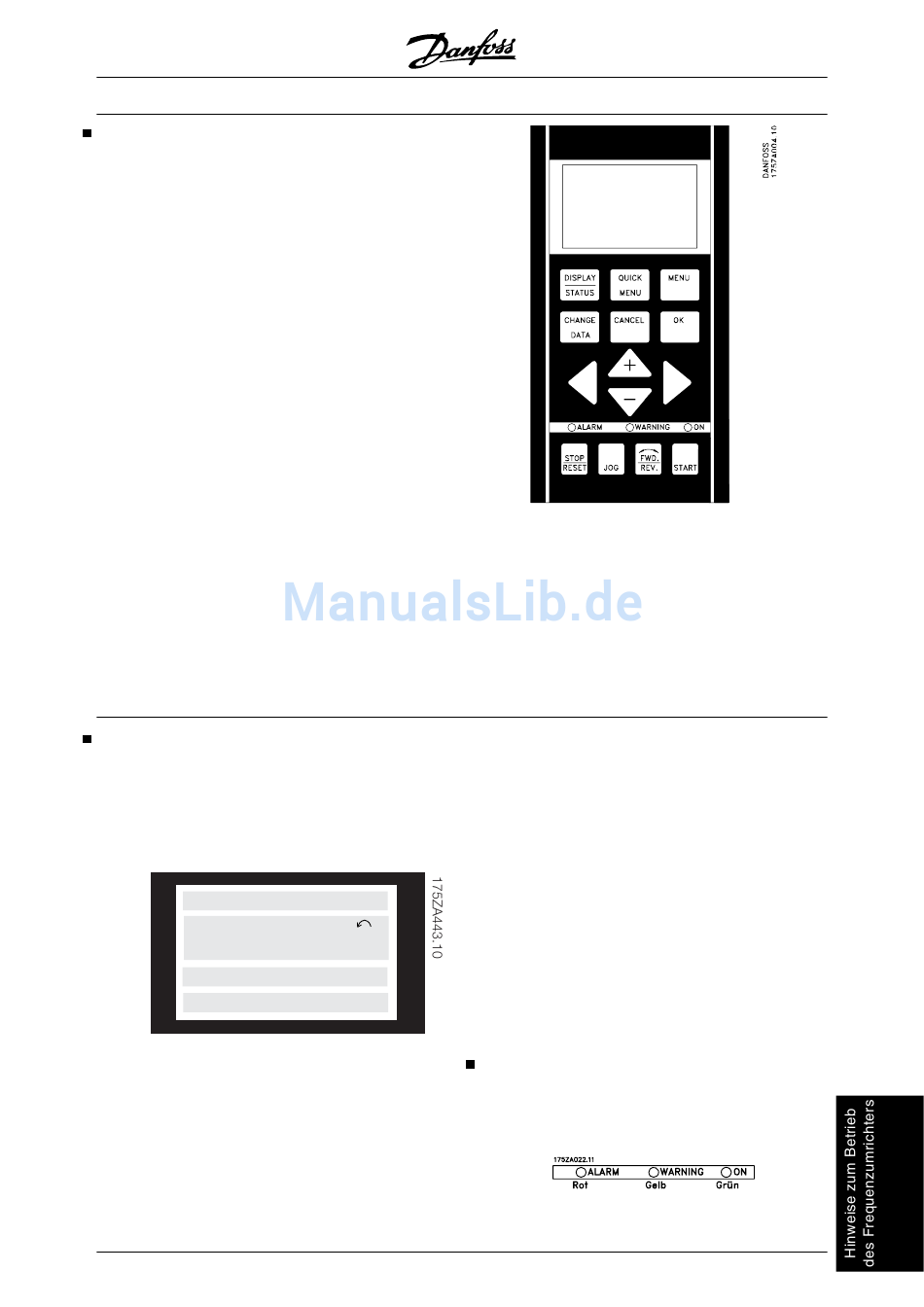

Hinweise zum Bedienfeld (LCP)

An der Vorderseite des Frequenzumrichters befindet
sich ein Bedienfeld, LCP (Local Control Panel), das
eine komplette Schnittstelle für die Bedienung und
Programmierung des VLT Serie 5000 darstellt.
Das Bedienfeld ist abnehmbar und kann mit Hilfe eines
zugehörigen Montagebausatzes alternativ auch bis zu
3 m vom Frequenzumrichter entfernt, z.B. in einer
Schaltschranktür, angebracht werden. Das Bedienfeld
ist in drei Gruppen aufgeteilt:
• Display
• Tasten zum Ändern der Programmparameter
• Tasten für Ort-Betrieb
Alle Datenanzeigen erfolgen über ein vierzeiliges al-
phanumerisches Display, das im Normalbetrieb stän-
dig vier Betriebsvariablen und drei Betriebszustände
anzeigen kann. Während des Programmiervorgangs
werden alle Informationen angezeigt, die für eine
schnelle und effektive Einstellung des Frequenzum-
richters erforderlich sind. Als Ergänzung zum Display
gibt es drei Leuchtanzeigen, und zwar für Spannungs-
wert (Netz oder 24 V extern), Warnung und Alarm.
Alle Programmparameter des Frequenzumrichters
sind unmittelbar über das Bedienfeld änderbar, es sei
denn, diese Funktion wurde über den Parameter 018
gesperrt.

Bedieneinheit - Display

Das Display ist hintergrundbeleuchtet, mit insgesamt
vier alphanumerischen Zeilen und einem Feld zum
Anzeigen der Drehrichtung (Pfeil) sowie des aktuellen
Parametersatzes (Setup). Außerdem Anzeige des Pa-
rametersatzes, in dem der Anwender programmiert.
1. Zeile 12345678901234567890
12345678
2. Zeile
2. Zeile 12345678901234567890
12345678901234567890
3. Zeile
Die 1. Zeile zeigt im normalen Betriebszustand stän-
dig bis zu drei Messwerte bzw. einen Text zur Erläu-
terung der 2. Zeile an.
Die 2. Zeile zeigt unabhängig vom Zustand (außer bei
Alarm oder Warnung) ständig eine Betriebsvariable
mit der entsprechenden Einheit an.
®
MG.52.A3.03 - VLT ist eine eingetragene Marke von Danfoss
Die 3. Zeile ist normalerweise leer und dient im Me-
nümodus zur Anzeige der gewählten Parameternum-
mer oder der Nummer und des Namens der Parame-
tergruppe.
Die 4. Zeile dient im Betriebszustand zur Anzeige ei-
nes Zustandstextes oder im Datenänderungsmodus
zur Anzeige des Zustands oder Wertes des gewählten
Parameters.
Die Drehrichtung des Motors wird durch einen Pfeil
SETUP
angezeigt. Außerdem Anzeige des in Parameter 004
1
gewählten aktiven Parametersatzes für den Betrieb.
Bei Programmierung eines anderen Satzes als dem
aktiven Satz wird die Nummer des programmierten
Satzes rechts angezeigt. Diese zweite Satznummer
wird blinkend angezeigt.

Bedienfeld - LEDs

Ganz unten im Bedienfeld gibt es eine rote Alarm-
leuchte und eine gelbe Warnleuchte sowie eine grüne
Leuchte zur Anzeige der Spannung.
®
