Danfoss VLT Serie 5000 Produkthandbuch Seite 129

300 Klemme 16, Eingang
(EING.16 DIGITAL)
Funktion:
In diesem und den nachfolgenden Parametern können
verschiedene Funktionen für die Eingänge der Klem-
men 16-33 angewählt werden.
Diese Funktionsoptionen sind in einer Übersicht auf
Seite 111 dargestellt. Die maximale Frequenz für die
Klemmen 16, 17, 18 und 19 beträgt 5 kHz. Die max.
Frequenz für Klemme 29, 32 und 33 beträgt 65 kHz.
Beschreibung der Auswahl:
Ohne Funktion ist zu wählen, wenn der Frequenzum-
richter auf die der Klemme zugeführten Signale nicht
reagieren soll.
[Quittieren] stellt den Frequenzumrichter nach einem
Alarm auf null, es können allerdings nicht alle Alarme
zurückgesetzt werden.
Freilaufstopp invers wird verwendet, wenn der Fre-
quenzumrichter den Motor bis zum endgültigen Halt
frei auslaufen lassen soll. Motorfreilauf+Alarm hat die-
selbe Funktion wie Motorfreilauf invers, Motorfreilauf
+Alarm generiert jedoch die Alarmmeldung „externer
Fehler' am Display, wenn die gewählte Klemme lo-
gisch „0" ist.
Quittieren und Motorfreilaufstopp invers dient zum
Aktivieren von Freilaufstopp gleichzeitig mit einer Quit-
tierung. Logisch „0" bewirkt Motorfreilaufstopp und
Quittierung.
Schnellstopp invers dient zum Anhalten des Motors
nach der programmierten Schnellstopprampe (einge-
stellt in Parameter 212). Logisch „0" bewirkt einen
Schnellstopp.
DC-Bremsung, invers dient zum Anhalten des Motors
durch Anlegen einer Gleichspannung über einen be-
stimmten Zeitraum (siehe Parameter 125-127).
Beachten Sie, dass die Funktion nur aktiv ist, wenn der
Wert in den Parametern 126 und 127 nicht 0 ist. Lo-
gisch „0" bewirkt DC-Bremsung.
Stopp invers wird durch Unterbrechung der Span-
nungszuführung zu den Klemmen aktiviert. Wenn die
Klemme spannungslos ist, kann der Motor nicht lau-
fen. Der Stoppvorgang erfolgt gemäß der gewählten
Rampe (Parameter 207/208/209/210).
Keiner der oben aufgeführten Stoppbe-
fehle (Start nicht möglich) darf zur Ab-
schaltung für Reparaturzwecke benutzt
werden. In solchen Fällen ist der Frequen-
= Werkseinstellung, () = Displaytext, [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
®
MG.52.A3.03 - VLT ist eine eingetragene Marke von Danfoss
®
VLT -Serie 5000
zumrichter immer vom Versorgungsnetz
zu trennen.
ACHTUNG!
Es ist zu beachten, dass ein Frequenzum-
richter an der Drehmomentgrenze, dem
ein Stoppbefehl gegeben wird, nur dann
anhält, wenn Klemme 42, 45, 01 oder 04
mit Klemme 27 verbunden ist. An Klemme
42, 45, 01 oder 04 ist die Datenwahl Mo-
mentgrenze und Stopp [27] vorzunehmen.
Start ist zu wählen, wenn ein Start/Stopp-Befehl (Be-
triebsbefehl, Gruppe 2) gefordert ist. Logisch „1" =
Start, logisch „0" = Stopp.
Puls-Start: wird mindestens 3 ms lang ein Impuls an-
gelegt, so läuft der Motor an, sofern kein Stoppbefehl
(Betriebsbefehl, Gruppe 2) gegeben wurde. Der Motor
wird durch kurzes Aktivieren von Stopp invers ange-
halten.
Reversierung dient zum Umkehren der Drehrichtung
der Motorwelle. Logisch „0" bewirkt keine Drehrich-
tungsumkehr. Mit logisch „1" erfolgt eine Reversie-
rung. Das Reversierungssignal ändert nur die Dreh-
richtung. Die Startfunktion wird nicht aktiviert.
Reversierung setzt voraus, dass in Parameter 200
Beide Richtungen gewählt wurde.
Nicht aktiv bei Wahl von PID-Prozess, Drehmomentre-
gelung oder Drehmomentgeschwindigkeit.

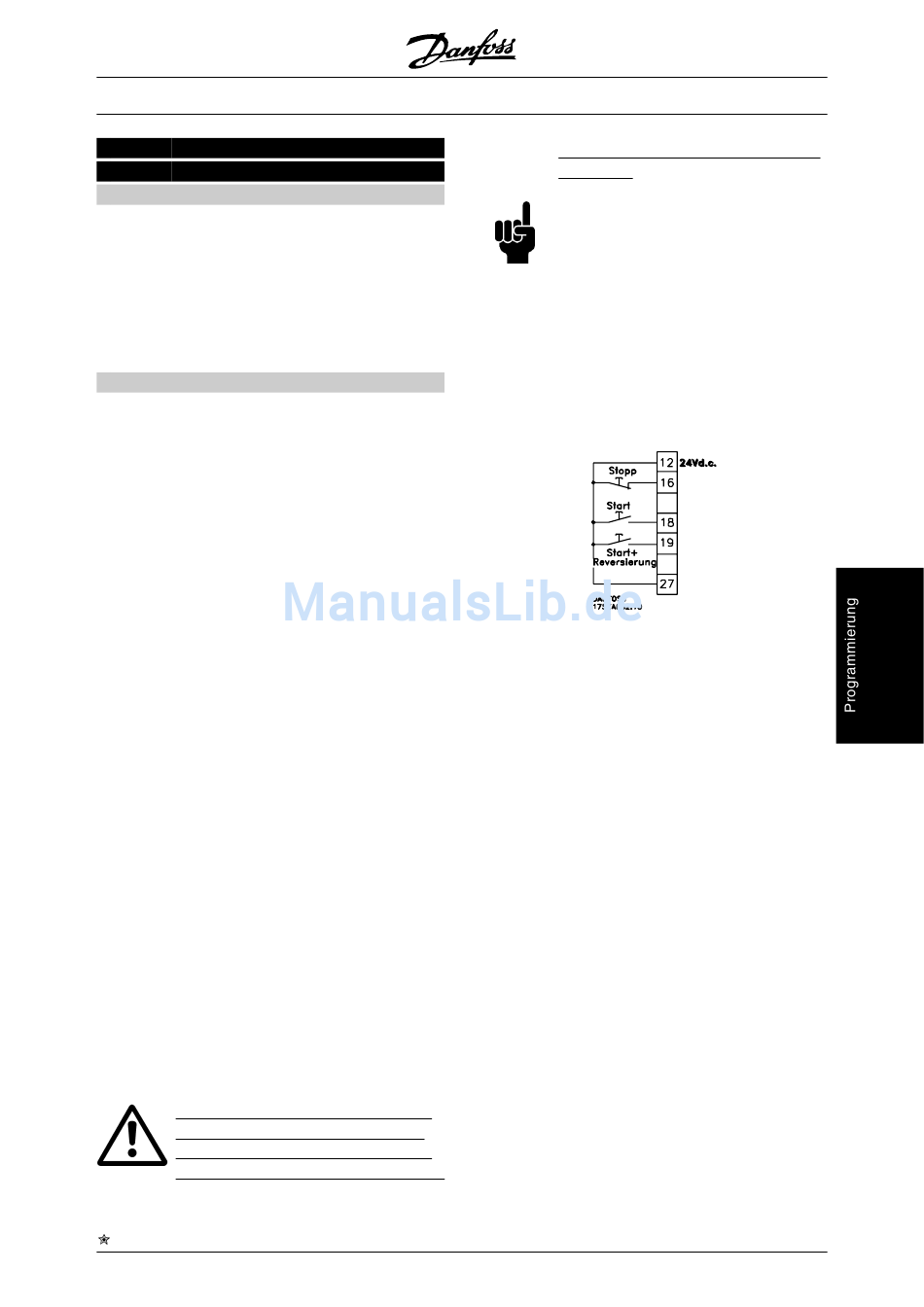

Start + Reversierung aktiviert Start/Stopp (Betriebs-
befehl, Gruppe 2) und Reversierung mit demselben
Signal. Es darf nicht gleichzeitig ein Signal an Klemme
18 anliegen. Funktioniert als Pulsstart + Reversierung,
wenn für Klemme 18 Puls-Start gewählt wurde.
Bei Wahl von PID-Prozess ist diese Option nicht aktiv..
Nur Start rechts wirksam ist zu wählen, wenn die Mo-
torwelle beim Start nur vorwärts drehen soll (Rechts-
lauf).
Die Option sollte bei PID-Prozess nicht verwendet wer-
den.
129
