Funktion Nr. 4
Die Schnellentladung wird aktiviert, wenn die Zwi-
schenkreisspannung auf einen bestimmten Wert ab-
gefallen ist und die Wechselrichter abgeschaltet
haben, siehe Prozedur auf der Vorseite.
Funktion Nr. 5
Der digitale Eingang aktiviert die Netzfehlerfunktion
unabhängig davon, ob eine Versorgungsspannung
zum Gerät anliegt oder nicht. Siehe die verschiedenen
Funktionen in Parameter 407.
Funktion Nr. 6
Die Netzfehlerfunktion wird aktiviert, wenn die Zwi-
schenkreisspannung auf einen bestimmten Wert ab-
gefallen ist. Die Funktion im Falle von Netzfehlern ist
in Parameter 407 zu wählen.
Funktion Nr. 7
Der digitale Eingang aktiviert sowohl die Schnellentla-
de- als auch die Netzfehlerfunktion, unabhängig vom
Niveau der Zwischenkreisspannung und davon, ob
der Motor läuft oder nicht. Die Netzfehlerfunktion ist als
erste aktiv, danach die Schnellentladefunktion.
Funktion Nr. 8
Schnellentlade- und Netzfehlerfunktion werden akti-
viert, wenn die Zwischenkreisspannung auf einen be-
stimmten Wert abfällt.
Die Netzfehlerfunktion ist als erste aktiv, danach die
Schnellentladefunktion.

Motorfangschaltung

Diese Funktion ermöglicht das `Abfangen' eines Mo-
tors, der nicht länger vom Frequenzumrichter gesteu-
ert wird. Die Funktion kann über Parameter 445 zu-
und abgeschaltet werden.
Wenn Motorfangschaltung gewählt wurde, dann wird
die Funktion bei Eintreten von einer der folgenden vier
Situationen aktiviert:
1. Nach Motorfreilauf über Klemme 27
2. Nach Einschalten der Netzversorgung
3. Wenn sich der Frequenzumrichter in einem
Abschaltzustand (Trip) befindet und ein Quit-
tiersignal gegeben wurde
4. Wenn der Frequenzumrichter z.B. den Motor
aufgrund eines Fehlerzustandes losläßt, der
Fehler aber vor der Abschaltung wieder ver-
schwindet. Der Frequenzumrichter wird in
diesem Fall den Motor abfangen und ihn zum
Sollwert zurückführen
®
MG.52.A3.03 - VLT ist eine eingetragene Marke von Danfoss
®
VLT -Serie 5000

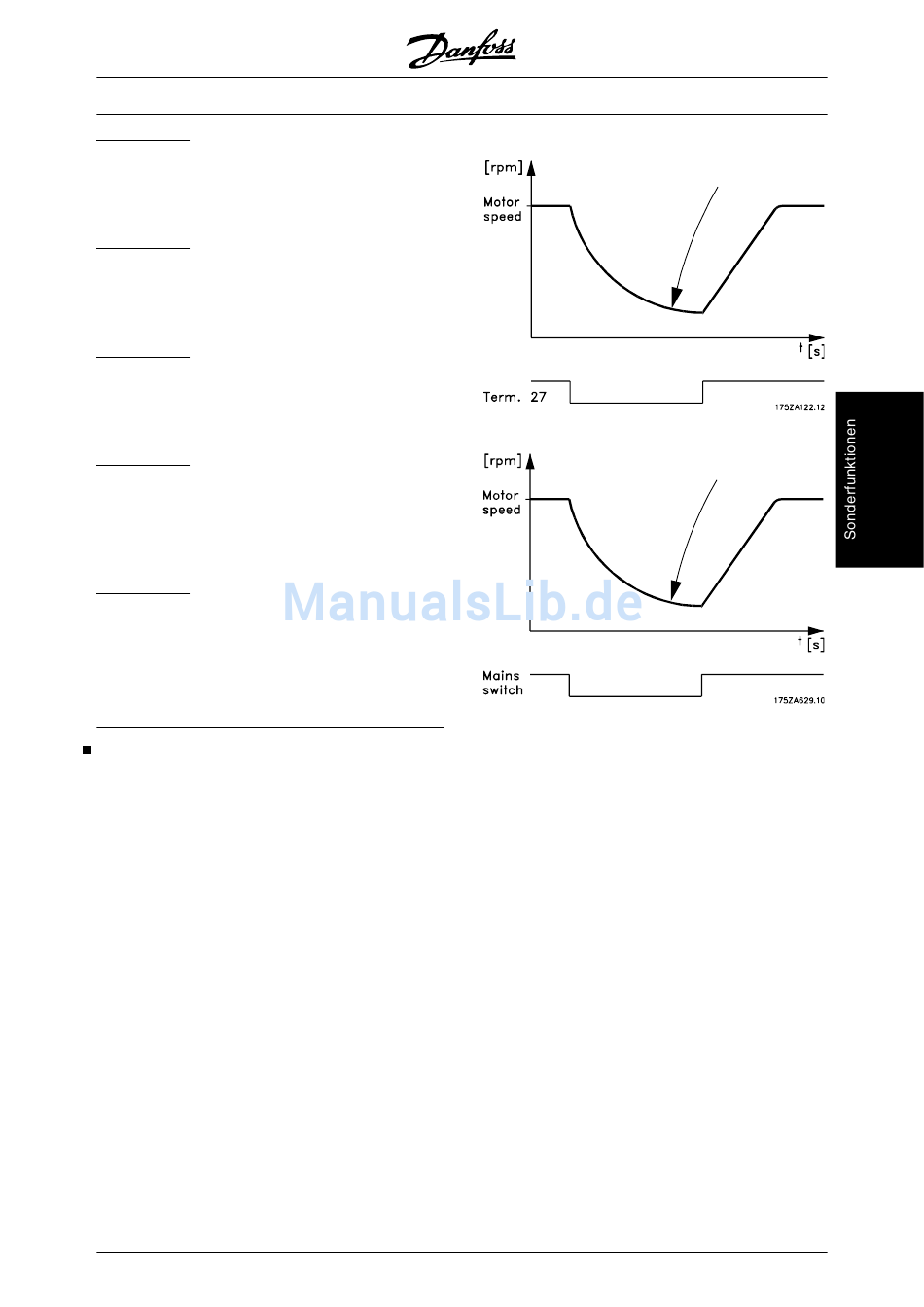

1. Motorfangschaltung aktiv.
2. Motorfangschaltung aktiv.
Die Suchsequenz für den drehenden Motor ist abhän-
gig von der Drehzahl, Frequenz/Richtung (Parameter
200). Wird nur Eine Richtung gewählt, so sucht der
Frequenzumrichter zunächst ab der Höchstfrequenz
(Parameter 202) bis 0 Hz. Findet der Frequenzum-
richter den drehenden Motor im Verlauf der Suchse-
quenz nicht, so wird er eine DC-Bremsung einleiten,
um zu versuchen, die Drehzahl des drehenden Motors
auf 0 U/Min zu bringen. Dies setzt voraus, daß die
Gleichspannungsbremse über Parameter 125 und
126 aktiviert wurde. Bei Wahl von Beide Richtungen
ermittelt der Frequenzumrichter zunächst die Dreh-
richtung des Motors und sucht danach die Frequenz.
Findet er den Motor nicht, so wird davon ausgegan-
gen, daß der Motor nicht oder nur mit geringer Dreh-
zahl läuft. Der Frequenzumrichter läßt den Motor dann
nach dem Suchvorgang normal anlaufen.
3. Der Frequenzumrichter schaltet aufgrund einer Stö-
rung ab; Motorfangschaltung aktiv.
