Elektrische Installation - Erdung Steuerkabel

Generell müssen Steuerkabel abgeschirmt und die
Abschirmung beidseitig mittels Kabelbügel mit dem
Metallgehäuse des Gerätes verbunden sein.

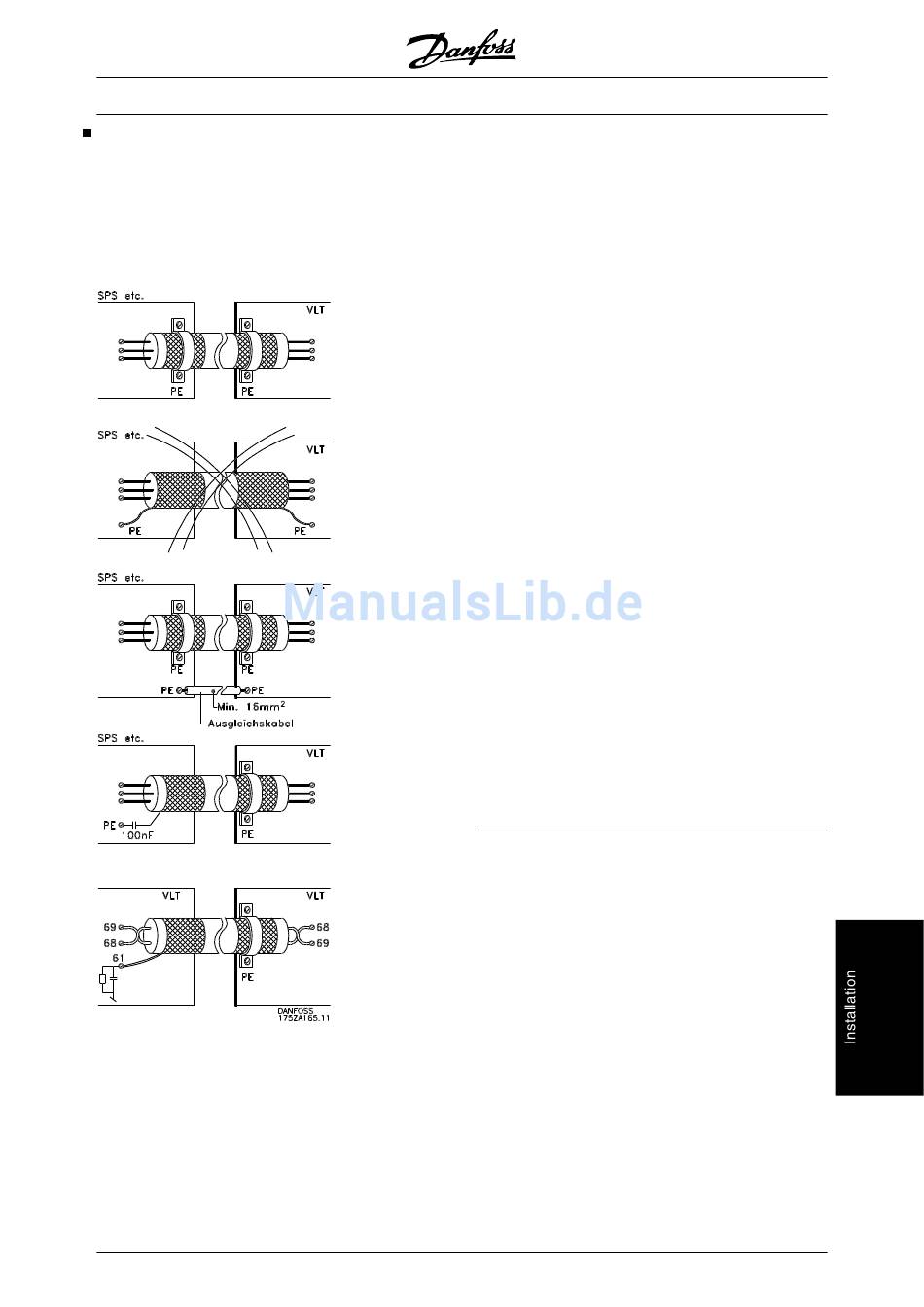

Die Zeichnung unten zeigt, wie eine korrekte Erdung
durchzuführen ist, und was in Zweifelsfällen getan
werden kann.
®
MG.52.A3.03 - VLT ist eine eingetragene Marke von Danfoss
®
VLT -Serie 5000
Richtiges Erden
Steuerkabel und Kabel der seriellen Kommunikations-
schnittstelle beidseitig mit Kabelbügeln montieren, um
bestmöglichen elektrischen Kontakt zu gewährleisten.
Falsches Erden
Verzwirbelte Abschirmlitzen (sog. Pigtails) vermeiden,
da diese die Schirmimpedanz bei höheren Frequen-
zen vergrößern.
Sicherung des Erdpotentials zwischen SPS und
VLT
Besteht zwischen dem Frequenzumrichter und der
SPS (etc.) ein unterschiedliches Erdpotential, so kön-
nen elektrische Störgeräusche auftreten, die das ge-
samte System stören können. Das Problem kann
durch Anbringen eines Ausgleichskabels gelöst wer-
den, das neben das Steuerkabel gelegt wird. Kabel-
querschnitt mindestens 16 mm
Bei 50/60-Hz-Erdfehlerschleifen
Bei Verwendung sehr langer Steuerkabel können
50/60-Hz-Erdfehlerschleifen auftreten. Diesem Prob-
lem kann durch Verbinden des einen Schirmendes an
Erde über einen 100-nF-Kondensator (bei möglichst
kurzen Leitungen) abgeholfen werden.
Kabel für die serielle Kommunikationsschnittstelle
Niederfrequente Störströme zwischen zwei Frequen-
zumrichtern können eliminiert werden, indem das eine
Ende der Abschirmung mit Klemme 61 verbunden
wird. Dieser Eingang ist über ein internes RC-Glied mit
Erde verbunden. Es empfiehlt sich die Verwendung
eines paarweise gewundenen (twisted pair) Kabels,
um die Differentialsignalinterferenz zwischen den Lei-
tern zu reduzieren.
2
61
